2-DIN Kit m. Fach passend für MAN TGE/VW Crafter/California i-dapter
Artikelnummer: 621320-26-1
Artikelmerkmale
| Artikelnummer | 621320-26-1 |
|---|---|
| EAN | 4026724340907 |
| Anschluss | 52 Pin Quadlock VAG Stecker, OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel, OEM Antenne Fakra(f) > DIN(m), : OEM Rückfahrkamera> Cinch(m) ocker |
| Einbauausschnitt Radiodisplay | 182,5 mm x 113,5mm |
| Farbe | schwarz |
| Belastbarkeit Ausgänge | 250 mA max. |
| Fahrzeugmarke | MAN, Volkswagen |
| Fahrzeugmodell | TGE, Crafter II, Grand California |
| Kompatibel mit | MAN, Volkswagen |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 621320-26-1 |
| Produktart | Radioeinbauset |
Produktangaben und Einbauhinweise laut Hersteller
Radioblende 2-DIN mit Fach und Radioanschlusskit i-dapter MAN TGE / VW
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 52 Pin Quadlock VAG Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(f) > DIN(m)
Anschluss:: OEM Rückfahrkamera> Cinch(m) ocker
blau: +12V Antennenremote
Antennenphantomspeisespannung vor Installation mit OEM Gerät durch messen prüfen:
Fahrzeuge mit +12V Antennenanlage > Artikel: 1524-70
Fahrzeuge mit +8,5V Antennenanlage > Artikel: 1524-01
Fahrzeuge mit +8,5V Antennenanlage optional:
Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29
Fahrzeuge mit MIB-II Plattform
1-DIN Gerät
2-DIN Gerät mit einer maximalen Einbautiefe von 55mm
2-DIN Geräte L-Body oben
Radioblende mit 2-DIN Einbauausschnitt ohne Mittelsteg
Einbauausschnitt Radiodisplay: 182,5 mm x 113,5mm
Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
Anschluss i-dapter :
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang
Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:
Lenkradfernbedienung Track vor drücken und halten
Alternativ mit Artikel: 43x-remote
Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:
i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote
Abhängig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstützt
Nicht alle Fahrzeugfunktionen werden unterstützt
Nicht alle Fahrzeuginformationen werden visualisiert
Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
Verlassen der Anzeige > über Fahrzeug PDC-Taste
+12V Rückfahrsignal wird ab 3 km/h abgeschaltet
Fahrzeuge mit E-Call:
E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
Fahrzeuge ohne OEM Soundsystem
Nicht für Fahrzeuge mit:
mit OEM Soundsystem
mit Radiovorbereitung
ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
MAN
MAN TGE 2017 - 2025*/**
VW
VW Crafter II (SY/SZ) 03/2017 - 2025*/***
VW Grand California (SY/SZ) 03/2019 - 2025*/***
Farbe: schwarz
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
Visualisierung Klimatronik
Visualisierung optische PDC
CAR Menü Fahrzeugeinstellungen unterstützt
*MIB-II OEM Plattform
**8" Media Advanced OEM Gerät
***8" Media Plus OEM Gerät / Composition Media OEM Gerät

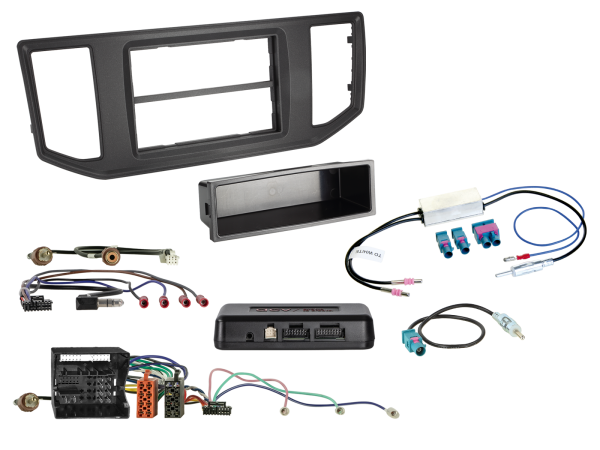

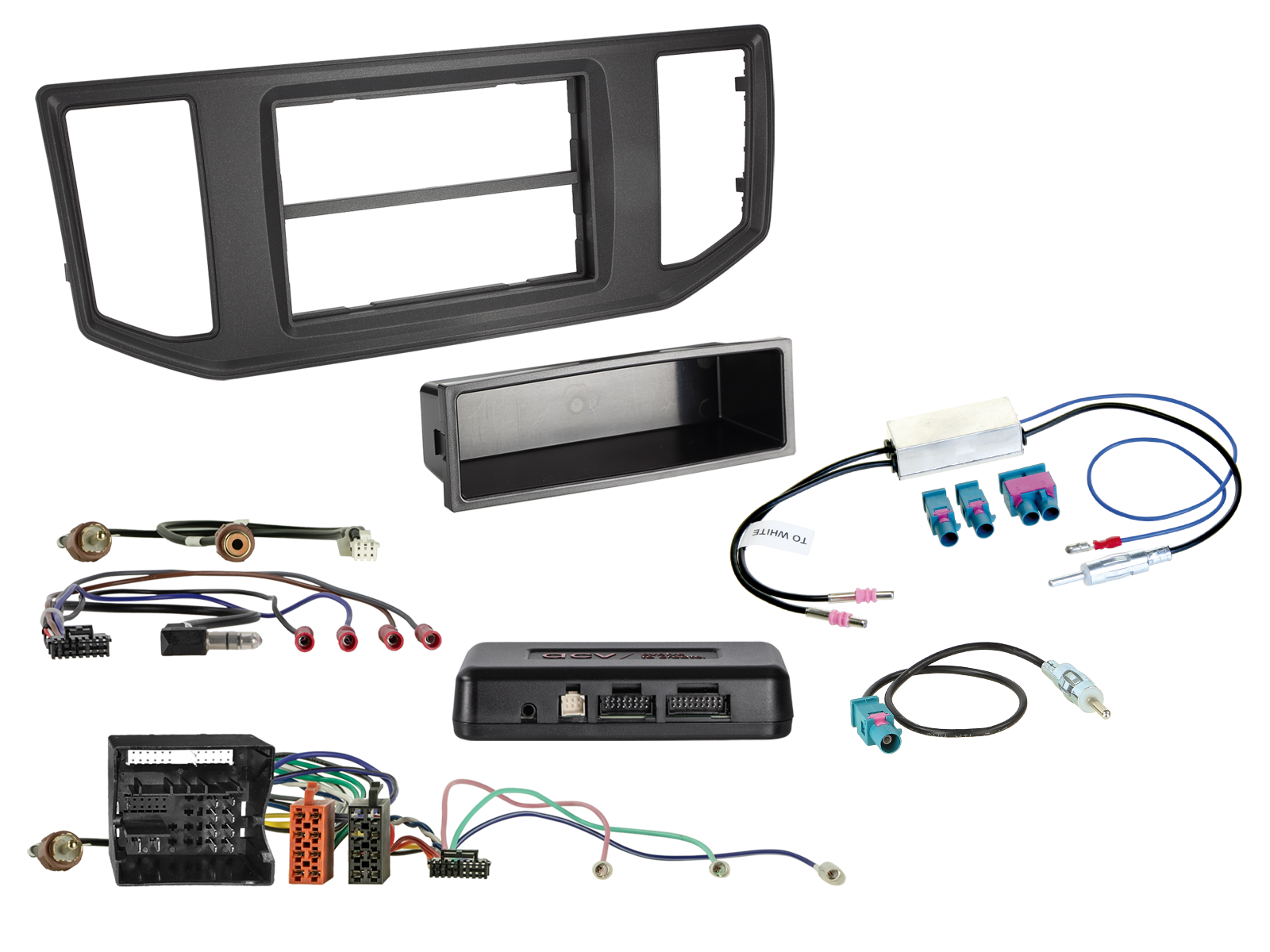

Lieferumfang:
2-DIN Radioblende MAN TGE/VW Crafter/Grand California lose > Artikel: 381320-26-1-0
i-dapter MAN TGE/Seat/Skoda/VW 52Pin Quadlock Multilead > Artikel: 43xvw04
Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0
Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom lose > Artikel: 1524-70-0
Optional:
2-DIN Radioblende ISO universal/113mm x 183mm > Artikel: 381320-00
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
4: Funktionsprobe Nachrüstgerät und Fahrzeug
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Herstellerdokumente / Sicherheitshinweise
Allgemeine ACV-Hinweise zu Anschlusskomponenten. Bitte die Hinweise für den jeweiligen Bauteiltyp und die tatsächlich enthaltenen Komponenten beachten; nicht jedes Dokument betrifft jeden Artikel.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Radioblenden und Einbaurahmen / Montage- und Installationsmaterial / Kabel und Anschlussadapter
Montage, Verwendung und Lagerung
- Bei der Montage auf scharfe Kanten und gebrochene Teile achten; es besteht Verletzungsgefahr. Beschädigte Teile nicht verwenden.
- Vorsichtig montieren, damit Blende und Armaturenbrett nicht beschädigt werden. Mechanische Belastungen während des Einbaus vermeiden.
- Trocken sowie vor Feuchtigkeit, extremen Temperaturen und direkter Sonneneinstrahlung geschützt lagern.
- Scharfe Kanten, spitze Teile und beschädigte Komponenten können Schnittverletzungen verursachen. Teile vor Einbau oder Verwendung auf Schäden prüfen.
- Werkzeuge und Installationsmaterial sicher und nach den Herstelleranweisungen verwenden. Fehlerhafte Teile können die Funktion des Fahrzeugsystems beeinträchtigen.
- Kühl, trocken und geschützt lagern; Werkzeuge und Bauteile sicher aufbewahren.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
Entsorgung
Kunststoff- und Metallteile gemäß den örtlichen Recyclingvorgaben entsorgen. Nach ACV-Herstellerhinweis nicht im normalen Hausmüll entsorgen.
Metall-, Kunststoff- und gegebenenfalls elektronische Bestandteile getrennt und nach den örtlichen Entsorgungsvorgaben abgeben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
