691320-94-1 9" Kit passend für VW Golf VI 11/2008-01/2014 40Pin i-dapter/Ant.

Artikelmerkmale

Produktangaben und Einbauhinweise laut Hersteller

Radioblende 9 Zoll und Radioanschlusskit i-dapter VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.

Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock VAG Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: OEM Antenne Fakra(f) > DIN(m)

blau: +12V Antennenremote

Fahrzeuge mit weißem OEM FIS Menüanzeige Kombiinstrument

Fahrzeuge mit / ohne OEM Soundsystem

Fahrzeuge mit RCD500 / RCD510 OEM Gerät

Fahrzeuge mit RNS315 / RNS510 OEM Navigation

Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern

Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter :

lila/weiß: +12V Rückfahrsignal

Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät

Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang

Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang

Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:

Lenkradfernbedienung Track vor drücken und halten

Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung erforderliches Zubehör:

i-dapter Zubehör Fernbedienung > Artikel: 43x-remote

Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt

Verlassen der Anzeige > über Fahrzeug PDC-Taste

+12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:

Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

9" Tablet-Geräte mit trapezförmigem Monitor

9" Modular-Geräte mit trapezförmigem Monitor und Silverbox

9" L-Body-Geräte individuelle Einbausituation im Fahrzeug prüfen

Gerätemontage mit individuellem Zubehör

Displaymontage mit individuellem Zubehör

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

VW Golf VI (1K) 11/2008 - 09/2012

VW Golf VI (1KM) 11/2009 - 04/2013

VW Golf VI Plus (1KP) 03/2009 - 01/2014

Farbe: schwarz

Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15

orange: +12V Beleuchtung Klemme 58

rosa: Geschwindigkeitssignal

grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:

1 Relais Spulenwiderstand 75 Ohm min.

2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Visualisierung Klimatronik

Visualisierung optische PDC

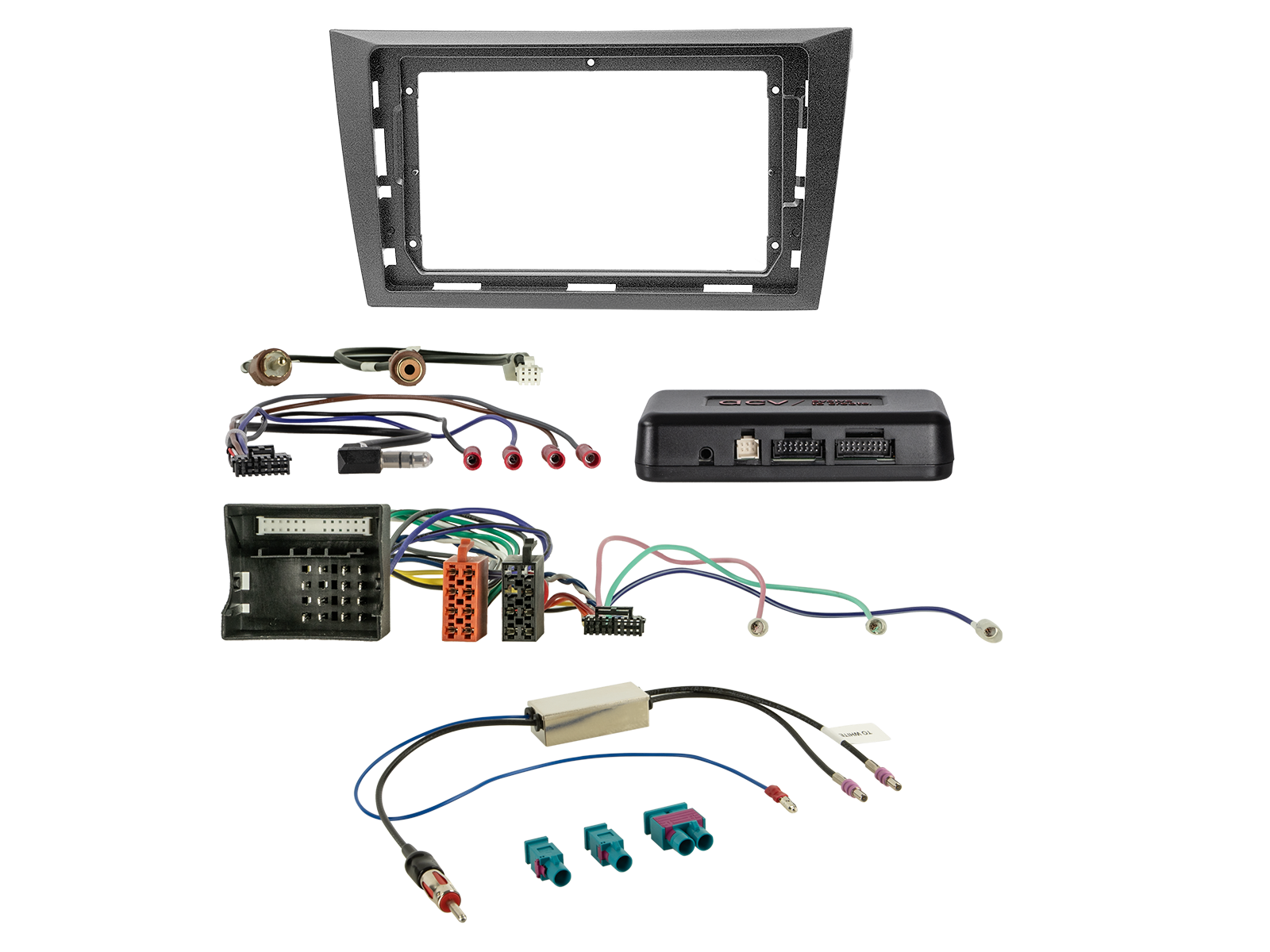

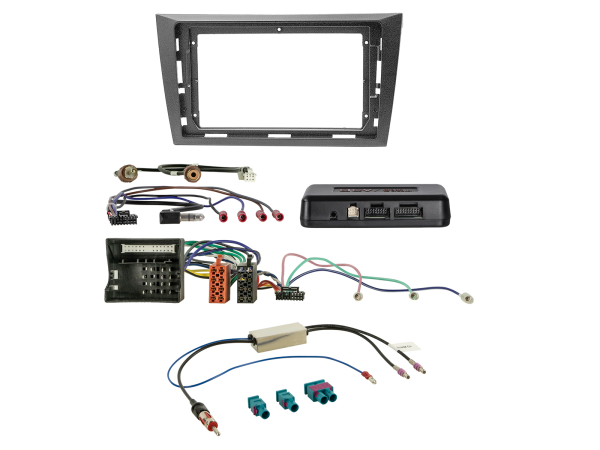

Lieferumfang:

9" Radioblende VW Golf(1K/1KM/1KP) 11/2008-01/2014 > Artikel: 381320-94-1

i-dapter Skoda/VW Fahrzeuge 40Pin Quadlock Multilead > Artikel: 43xvw01

Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0

Optional:

9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

4: Funktionsprobe Nachrüstgerät und Fahrzeug

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
