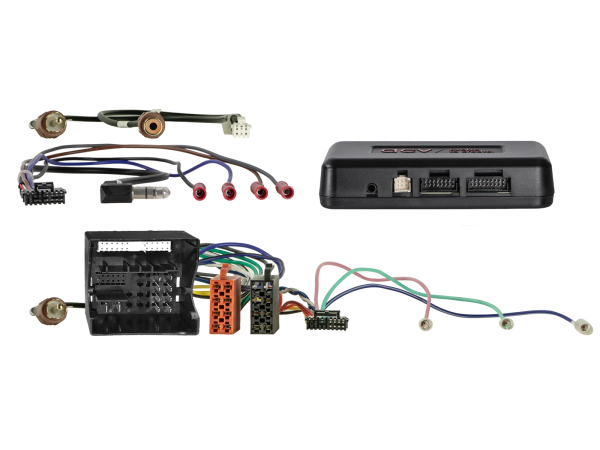

43xvw03 i-dapter passend für Skoda/VW Fahrzeuge 52Pin Quadlock Multilead

Artikelmerkmale

Wichtige Fahrzeug- und Ausstattungsbedingungen

Die Zuordnung setzt die nachfolgend genannten Bedingungen voraus. Hinweise zu anderen Artikelnummern bezeichnen Alternativen oder zusätzlich benötigtes Zubehör.

Anschluss: 52 Pin Quadlock VAG Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: OEM Rückfahrkamera > Cinch(m) ocker

Fahrzeuge mit MIB-PQ OEM Plattform

Anschluss i-dapter:

lila/weiß: +12V Rückfahrsignal

Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät

Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang

Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang

Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:

Lenkradfernbedienung Track vor drücken und halten

Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung erforderliches Zubehör:

i-dapter Zubehör Fernbedienung > Artikel: 43x-remote

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:

Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt

Verlassen der Anzeige > über Fahrzeug PDC-Taste

+12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Abhängig der OEM Fahrzeugausstattung und Software:

Nicht alle Fahrzeugeinstellungen werden unterstützt

Nicht alle Fahrzeugfunktionen werden unterstützt

Nicht alle Fahrzeuginformationen werden visualisiert

Fahrzeuge mit E-Call:

E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Fahrzeuge mit / ohne OEM Soundsystem

Nicht für Fahrzeuge mit:

mit OEM MOST Soundsystem

mit Radiovorbereitung

ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

*Skoda Yeti Aktive Sound OEM Soundsystem unterstützt

*VW Beetle Composition Media OEM Gerät Dynaudio OEM Soundsystem unterstützt

*VW Beetle Fender OEM Soundsystem nicht unterstützt

Vollständige Produktangaben und Einbauhinweise

i-dapter Skoda / VW

Durch den i-dapter wird beim Austausch des original Radios die optische Darstellung der Fahrzeugfunktionen, wie z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.

Fahrzeugspezifische Einstellungen werden unterstützt und werden auf dem Nachrüstgerät angezeigt.

Die Lenkradfernbedienungsfunktion des Fahrzeugs wird ebenfalls unterstützt.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.

Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Hinweis:

Anschluss: 52 Pin Quadlock VAG Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: OEM Rückfahrkamera > Cinch(m) ocker

Fahrzeuge mit MIB-PQ OEM Plattform

Anschluss i-dapter:

lila/weiß: +12V Rückfahrsignal

Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät

Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang

Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang

Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:

Lenkradfernbedienung Track vor drücken und halten

Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung erforderliches Zubehör:

i-dapter Zubehör Fernbedienung > Artikel: 43x-remote

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:

Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt

Verlassen der Anzeige > über Fahrzeug PDC-Taste

+12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Abhängig der OEM Fahrzeugausstattung und Software:

Nicht alle Fahrzeugeinstellungen werden unterstützt

Nicht alle Fahrzeugfunktionen werden unterstützt

Nicht alle Fahrzeuginformationen werden visualisiert

Fahrzeuge mit E-Call:

E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Fahrzeuge mit / ohne OEM Soundsystem

Nicht für Fahrzeuge mit:

mit OEM MOST Soundsystem

mit Radiovorbereitung

ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Skoda

Skoda Yeti (5L) 10/2013 - 07/2017*

VW

VW Beetle (16) 06/2016 - 03/2018*

VW Caddy IV (DU) 06/2015 - 09/2020

VW Jetta (16) 2015 - 2018

VW Sharan II (7N) 07/2015 - 10/2021

VW T6 (7HC) 07/2015 - 08/2019

VW Tiguan II (5N) 05/2016 - 05/2021

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15

orange: +12V Beleuchtung Klemme 58

rosa: Geschwindigkeitssignal

grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:

1 Relais Spulenwiderstand 75 Ohm min.

2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Visualisierung Klimatronik unterstützt

Visualisierung optische PDC unterstützt

CAR Menü Fahrzeugeinstellungen unterstützt

*Skoda Yeti Aktive Sound OEM Soundsystem unterstützt

*VW Beetle Composition Media OEM Gerät Dynaudio OEM Soundsystem unterstützt

*VW Beetle Fender OEM Soundsystem nicht unterstützt

Optional:

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen

2: Konfiguration des Radioanschlusskabels prüfen

3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen

4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA

7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:

1: Änderungen spannungsfrei durchführen

2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
