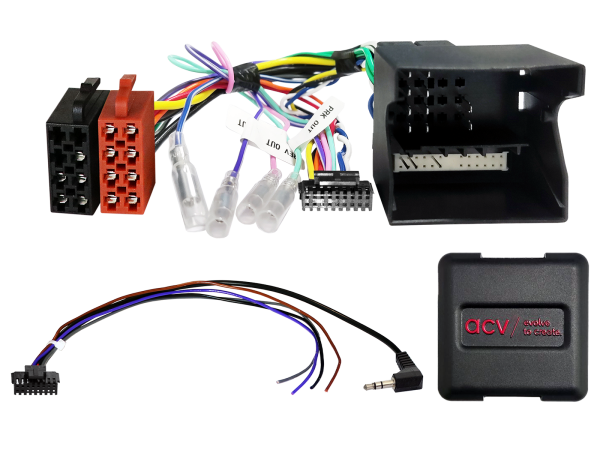

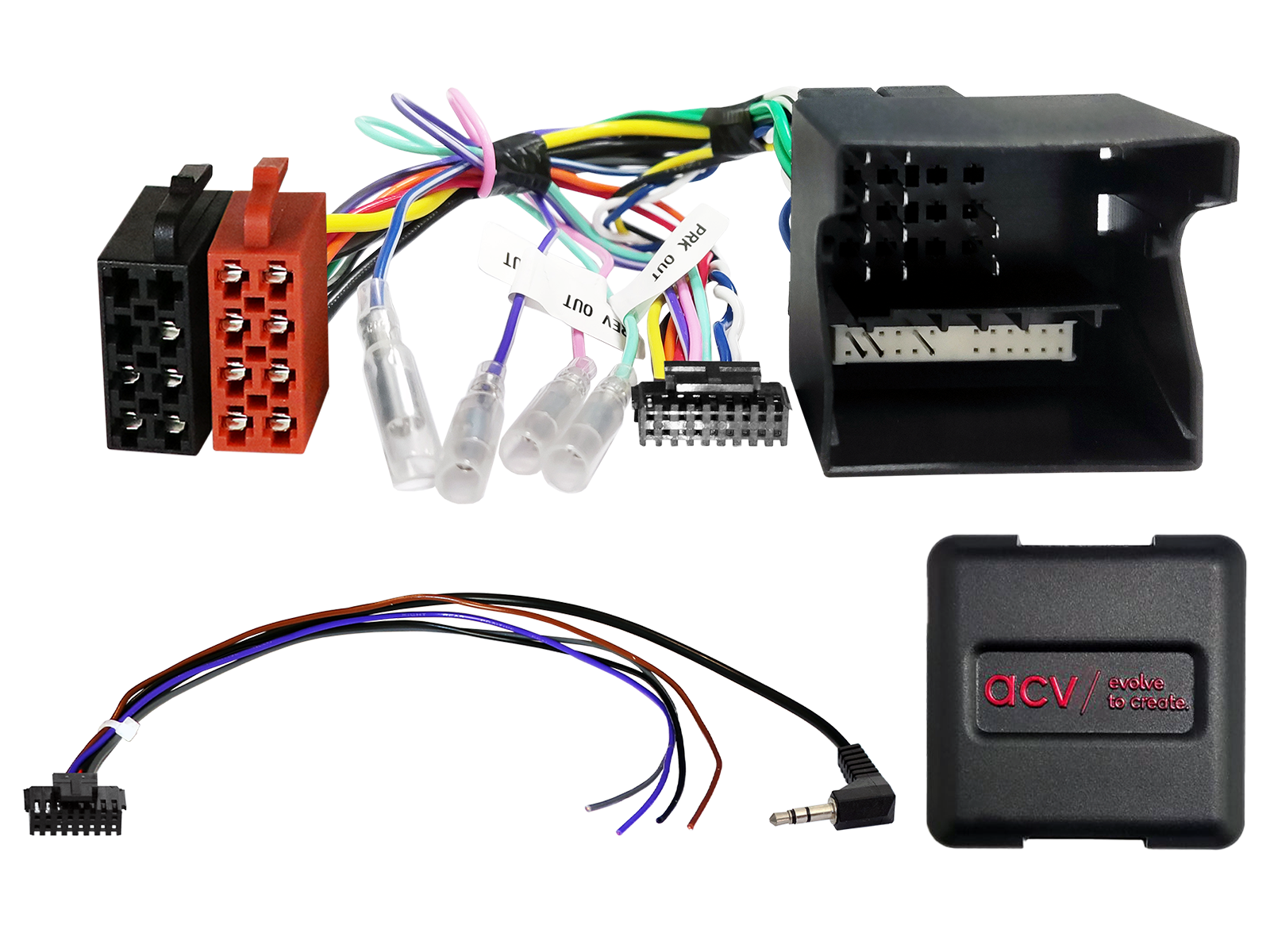

42xmc004 LFB passend für Mercedes CLS/E/SLK 40Pin Quadlock MB2 Multilead

Artikelmerkmale

Produktangaben und Einbauhinweise laut Hersteller

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock MB2 Mercedes Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Fahrzeuge mit 2-DIN Audio 20 OEM Gerät

Fahrzeuge mit CAN Bus in MQS Steckleiste

Fahrzeuge ohne 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation

Fahrzeuge ohne Audiogateway

Fahrzeuge ohne Harman Kardon OEM Soundsystem

Fahrzeuge mit Audiogateway:

Mercedes Verlängerung Audio Gateway>ISO 2,5 m lose > Artikel: 1195-25-2500-0

Mercedes Verlängerung Audio Gateway>ISO 6.5 m lose > Artikel: 1195-25-6500-0

LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001

Fahrzeuge mit Harman Kardon OEM Soundsystem:

Audio 20 OEM Gerät

Aktivsystemadapter Mercedes Audiogateway MOST>Cinch > Artikel: 13-1190-51

Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation

LFB Mercedes CLS/E/SLK Harman Kardon Multilead Amp MOST > Artikel: 42xmc013-0

Fahrzeuge mit Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation:

Uhrzeiteinstellung nicht unterstützt > Fahrzeug auf Audio 20 OEM Gerät codieren wenn möglich

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Mercedes CLS-Klasse (W219) 10/2004 - 06/2008

Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008*

Mercedes SLK-Klasse (R171) 03/2004 - 03/2008

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15

orange: +12V Beleuchtung Klemme 58

lila/weiß: +12V Rückfahrsignal

rosa: Geschwindigkeitssignal

grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:

1 Relais Spulenwiderstand 75 Ohm min.

2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Funktion elektrisches Ablagefachach nicht unterstützt

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen

2: Konfiguration des Radioanschlusskabels prüfen

3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen

4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA

7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:

1: Änderungen spannungsfrei durchführen

2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
