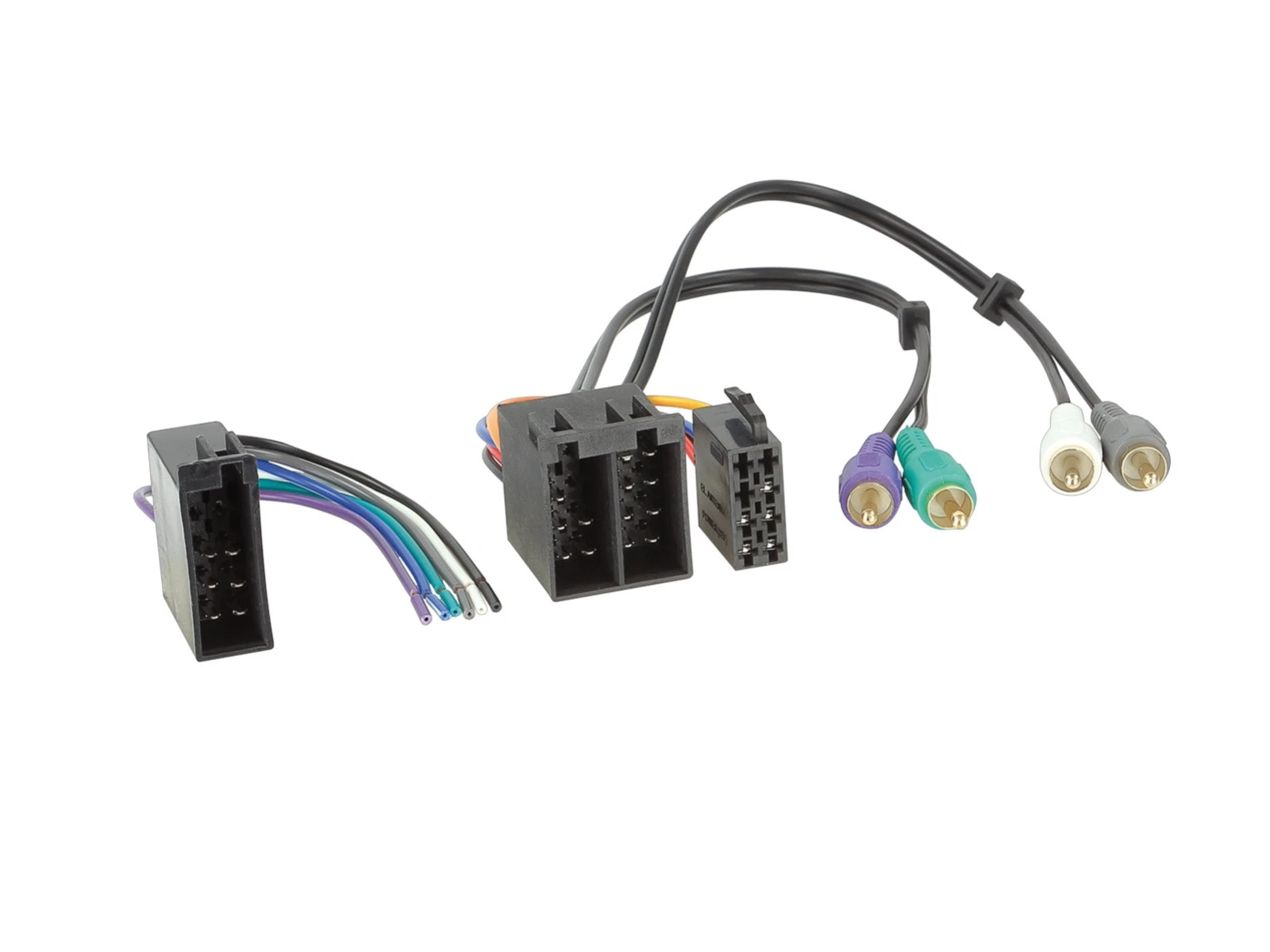

Aktivsystemadapter VW ISO/10Pin ISO>Cinch/Kabel
Produktbeschreibung
Dieses Angebot umfasst den ACV Artikel 13-1320-51.
Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.
Artikelnummer
13-1320-51
Artikelmerkmale
| Hersteller | ACV |
|---|---|
| Artikelnummer | 13-1320-51 |
| EAN | 4026724335194 |
Produktdetails
- Aktivsystemadapter VW
- Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.
- Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
- Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
- In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
- Vor der Endmontage auf Funktion prüfen.
- Hinweis:
- Anschluss: ISO > ISO Stecker
- Anschluss: Cinch(m) > OEM Soundsystem
- Anschluss: lose Kabel Line In > OEM Soundsystem 10 Pin ISO Stecker
- Anschluss Cinch:
- weiß: Vorne Links Low Level Line In
- grau: Vorne Rechts Low Level Line In
- grün: Hinten Links Low Level Line In
- lila: Hinten Rechts Low Level Line In
- Anschluss 10 Pin ISO Stecker:
- schwarz: Masse Low Level
- +12V Amp Remote mit OEM Gerät prüfen: blau/weiß
- +12V Amp Remote mit OEM Gerät prüfen: ISO Strom Stecker Pin 3
- Fahrzeuge ohne Nokia OEM Soundsystem*
- Für folgende Fahrzeuge geeignet:
- VW Corardo (531) 07/1991 - 12/1995
- VW Golf III (1H) 09/1991 - 02/1998
- VW Passat (B4) 08/1993 - 08/1996
- VW Vento (1H5) 01/1992 - 03/1998
- *Fahrzeuge mit Nokia OEM Soundsystem Aktivsystemadapter VW Nokia ISO/10Pin ISO>Cinch > Artikel: 13-1320-52
Prüfung vor dem Kauf
Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
Produktsicherheit
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Herstellerdokumente
- Herstellerdokument 1 (PDF)
- Herstellerdokument 2 (PDF)
- Herstellerdokument 3 (PDF)
- Herstellerdokument 4 (PDF)
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Aktivsystemadapter / Kabel und Anschlussadapter
Montage, Verwendung und Lagerung
- Fehlerhafter Anschluss oder Kurzschluss kann die Stromversorgung und Lautsprecher überlasten. Beschädigte Kabel und Anschlüsse können Verletzungen verursachen.
- Nur nach Herstellerangaben installieren und betreiben. Alle Anschlüsse korrekt und fest verbinden; vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
Entsorgung
Aktivsystemadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Hinweise zu Kindern
Achtung: Nicht für Kinder unter 3 Jahren geeignet. Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
