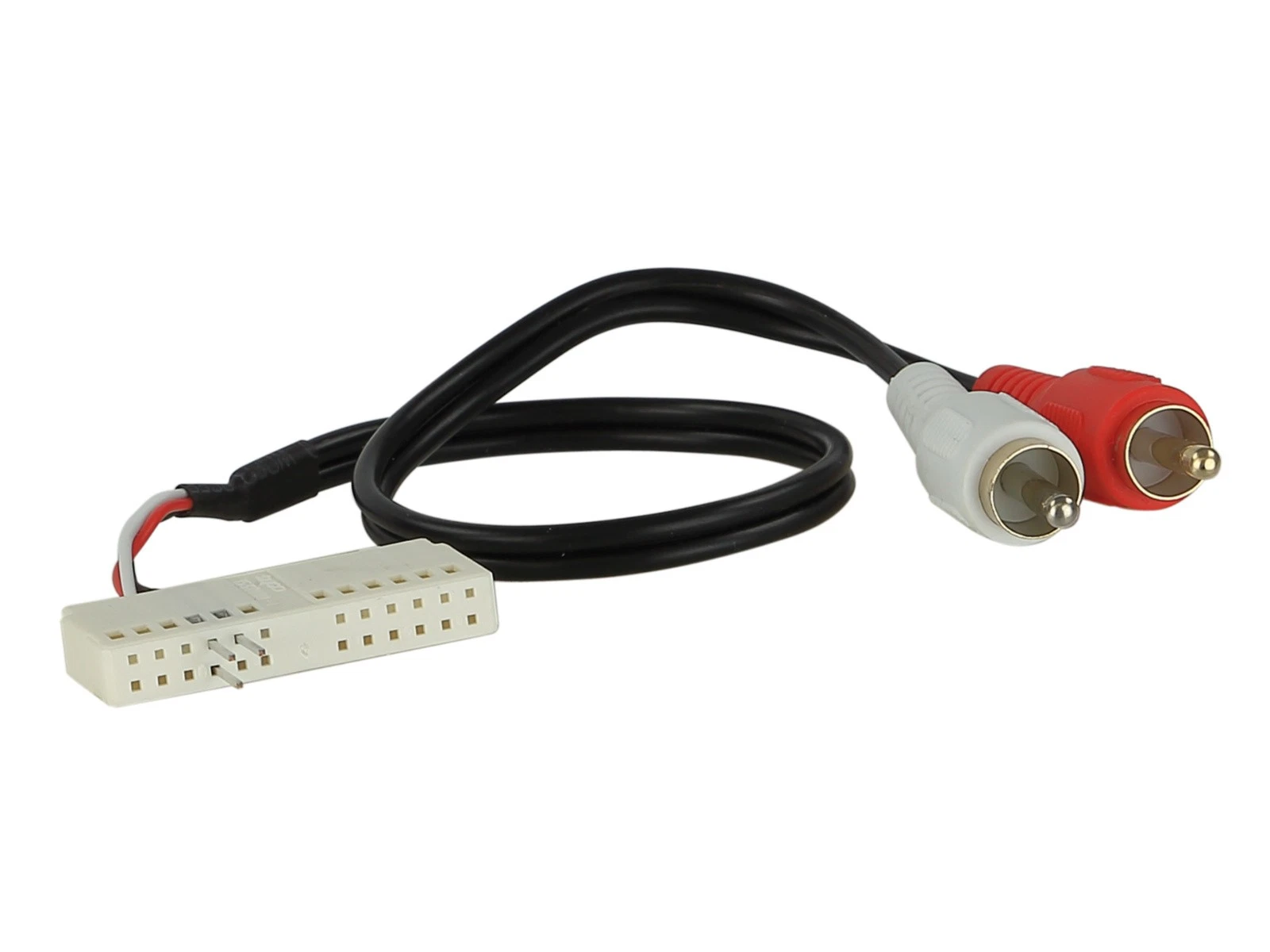

Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz
Produktbeschreibung
Dieses Angebot umfasst den ACV Artikel 13-1424-26.
Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.
Artikelnummer
13-1424-26
Artikelmerkmale
| Hersteller | ACV |
|---|---|
| Artikelnummer | 13-1424-26 |
| EAN | 4026724342536 |
Produktdetails
- Aktivsystemadapter VW
- Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.
- Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
- Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
- In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
- Vor der Endmontage auf Funktion prüfen.
- Hinweis:
- Anschluss: MQS Einsatz Quadlock OEM Soundsystem > Cinch(m) front
- Fahrzeuge mit 8 Kanal / 12 Kanal OEM Soundsystem
- Cinch: Quadlock > MQS Kammer C
- Faderfunktion nicht unterstützt
- Für folgende Fahrzeuge geeignet:
- VW Caravelle (7H) 10/2004 - 09/2009
- VW Caravelle (7H) 09/2009 - 05/2015
- VW Multivan (7H) 02/2003 -09/2009
- VW Multivan (7H) 09/2009 - 05/2015
- VW T5 Transporter (7H) 08/2003 - 09/2009
- VW T5 Transporter (7H) 09/2009 - 05/2015
- VW Touareg I (7L) 06/2003 - 11/2006
- VW Touareg I (7L) 11/2006 - 02/2010
- Optional zu :
- CAN-Bus Kit VAG 40Pin Quadlock>ISO/Antenne Fakra>ISO: 12-1324-45-15
- CAN-Bus Kit VAG 40Pin Quadlock>ISO/Antenne Fakra>DIN: 12-1324-46-15
- CAN-Bus Kit VAG 40Pin Quadlock>ISO/Antenne Fakra(Set)>DIN: 12-1324-70-15
- CAN-Bus Kit VAG 40Pin Quadlock>ISO/Antenne Fakra(Set)>ISO: 12- 1324-80-15
- LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock: 42a-1324-001
- LFB Kabelbaum 42cx401/42CX402 VAG 40Pin Quadlock: 42cx25
Prüfung vor dem Kauf
Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
Produktsicherheit
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Herstellerdokumente
- Herstellerdokument 1 (PDF)
- Herstellerdokument 2 (PDF)
- Herstellerdokument 3 (PDF)
- Herstellerdokument 4 (PDF)
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Aktivsystemadapter
Montage, Verwendung und Lagerung
- Fehlerhafter Anschluss oder Kurzschluss kann die Stromversorgung und Lautsprecher überlasten. Beschädigte Kabel und Anschlüsse können Verletzungen verursachen.
- Nur nach Herstellerangaben installieren und betreiben. Alle Anschlüsse korrekt und fest verbinden; vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
Entsorgung
Aktivsystemadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Hinweise zu Kindern
Achtung: Nicht für Kinder unter 3 Jahren geeignet. Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
