Produktbeschreibung

Dieses Angebot umfasst den ACV Artikel 12-1190-46-15.

Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.

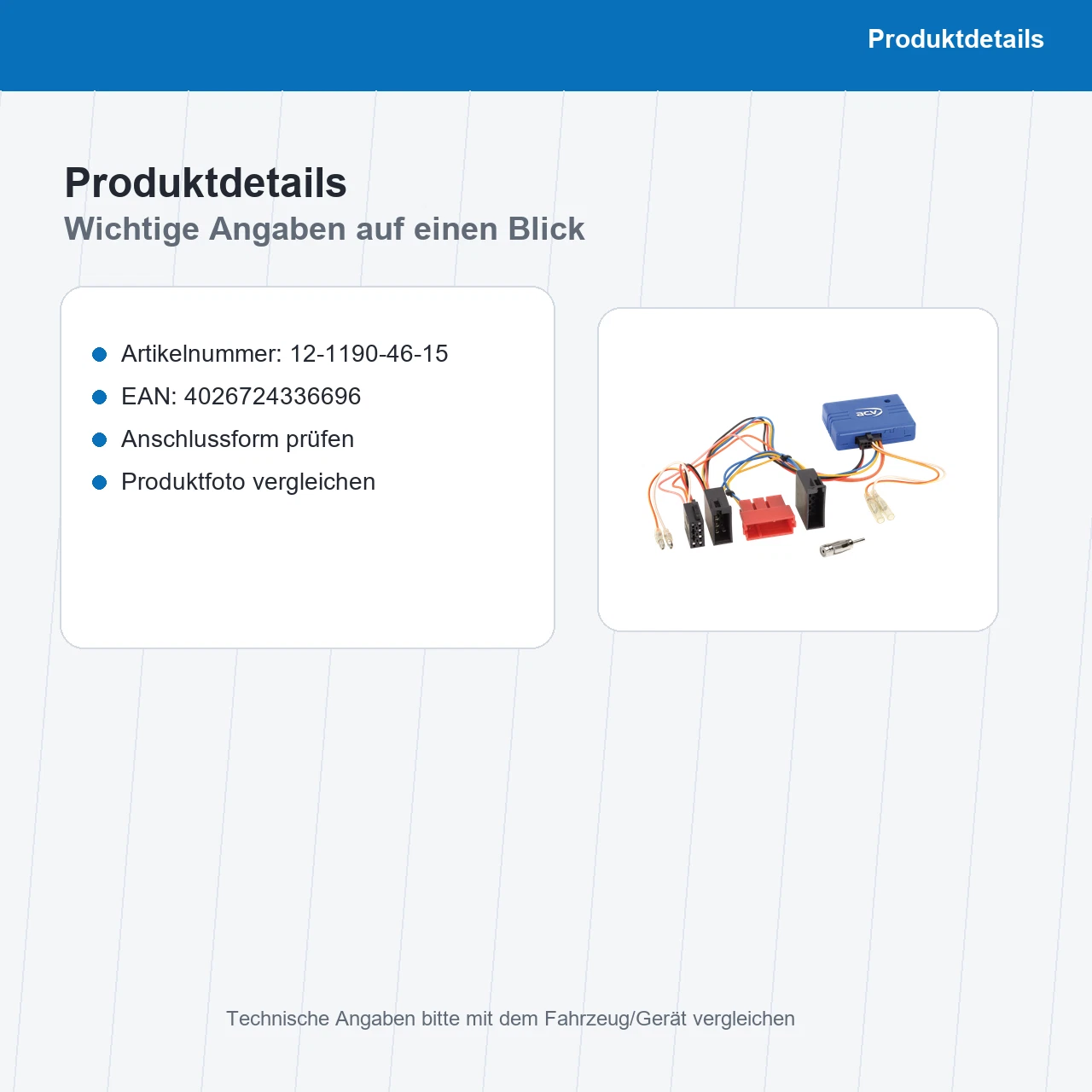

Artikelnummer

12-1190-46-15

Artikelmerkmale

Produktdetails

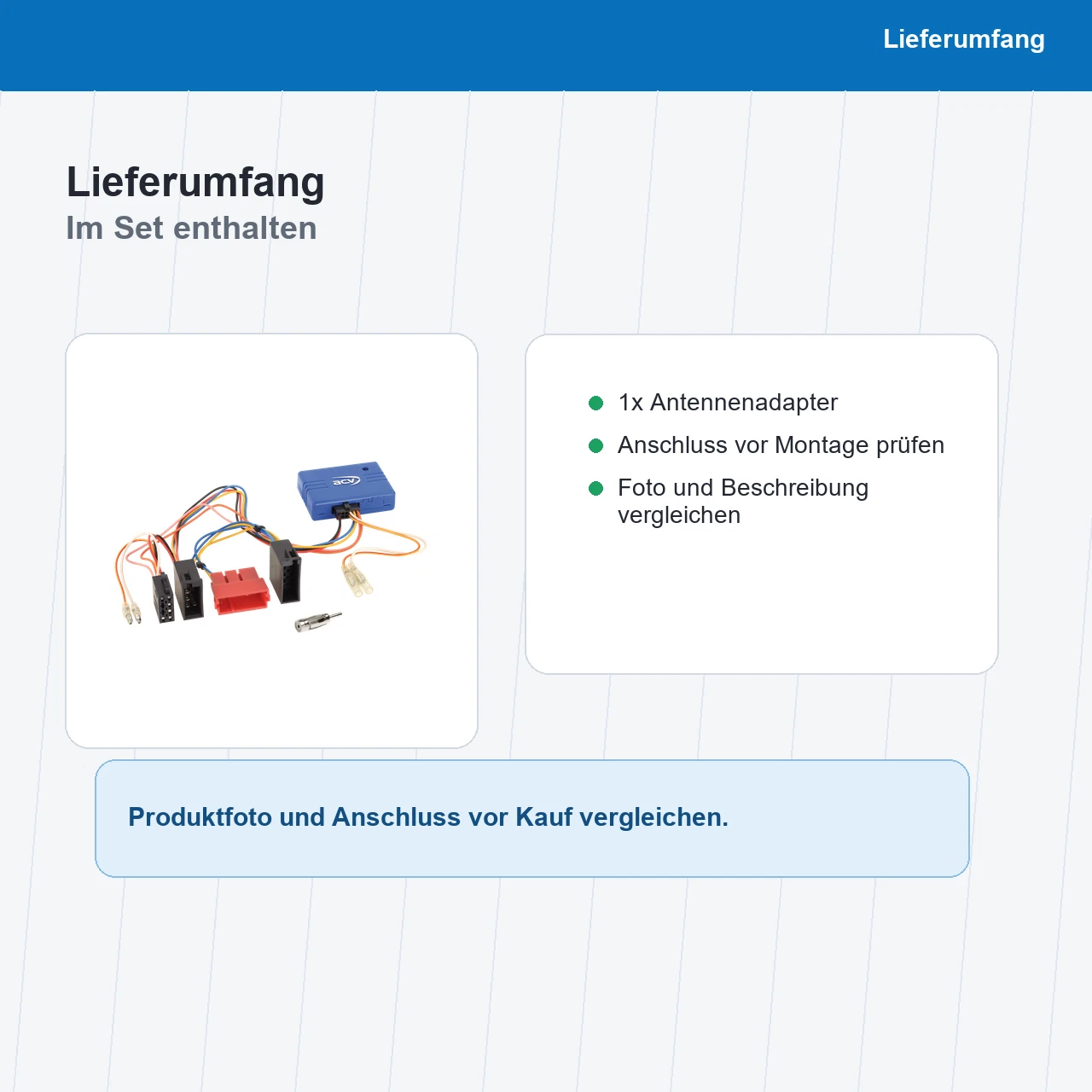

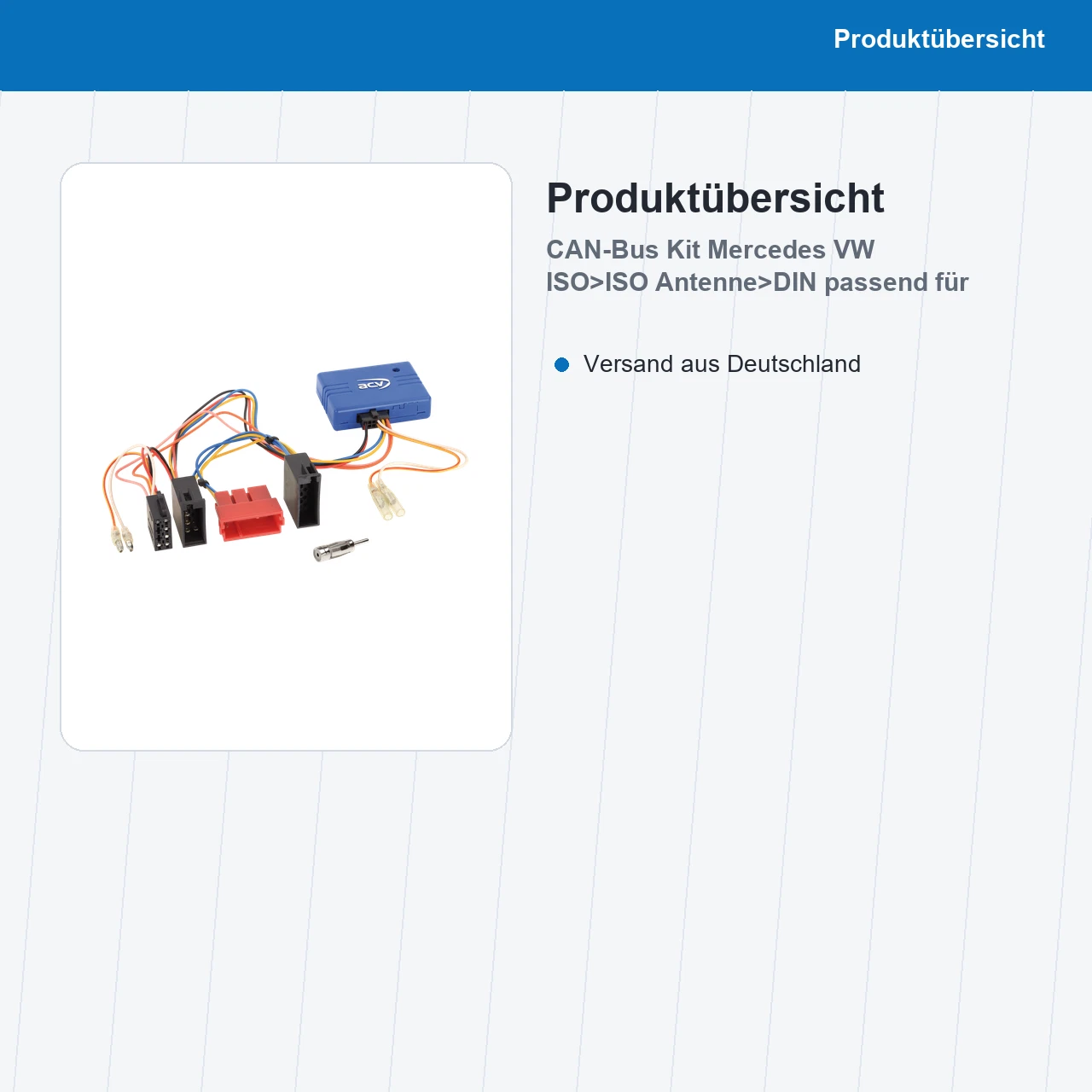

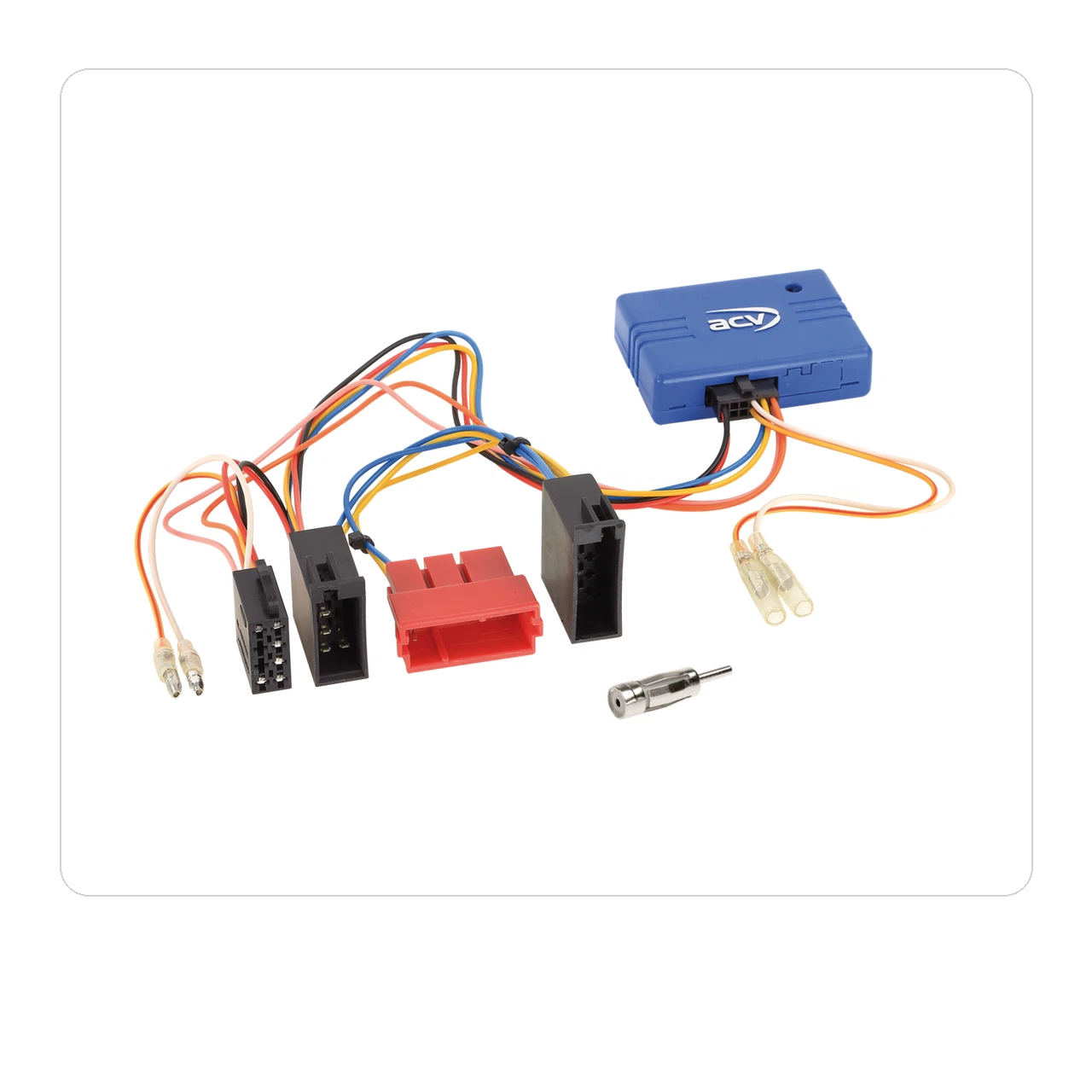

• CAN-Bus Kit Mercedes / VW
• ISO /10 Pol ISO / Mini-ISO > ISO
• Antenne > DIN
• Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus gesteuerten Fahrzeug gegen ein Nachrüstradio ersetzt werden soll, wird ein spezifischer CAN Bus Adapter benötigt.
• Fahrzeugspezifische wie universelle CAN Bus Adapter wandeln relevante digitale Daten des jeweiligen fahrzeugspezifischen Datenbusses in analoge Signale um.
• Je nach Adapter werden verschiedene Signale bzw. Komfortfunktionen wie Zündungsplus, Beleuchtung, Rückwärtsgangsignal oder auch ein Geschwindigkeitssignal ausgelesen und analog für verschiedene Nachrüstlösungen bereitgestellt.
• Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen.
• Hinweis:
• CAN-Bus
• Anschluss: ISO / Mini ISO / 10 Pol ISO Mercedes
• Anschluss: OEM Antenne ISO(m) > DIN(m)
• Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Gerät
• Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation
• Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
• Fahrzeuge Mercedes / VW mit Radiovorbereitung > Anschluss und Belegung vor Installation mit OEM Gerät prüfen:*
• Fahrzeuge mit abweichenden Komfort-Innenraum CAN Bus Anschluss:
• braun-rot verdrillt: CAN high
• braun verdrillt: CAN low
• CAN Bus an CAN Bus Verteiler Schwellerleiste
• CAN Bus an Klimatronik
• CAN Bus in Mini ISO Stecker: Pin 1 Can low / Pin 2 Can high
• CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN High / Pin 6 CAN low
• CAN Bus in 18 Pin AMP Stecker: Pin 8 CAN low / Pin 9 CAN high / nicht Robert-Bosch CAN
• OEM Geräte mit ISO Blockanschluss:
• ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02
• Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem:
• Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50

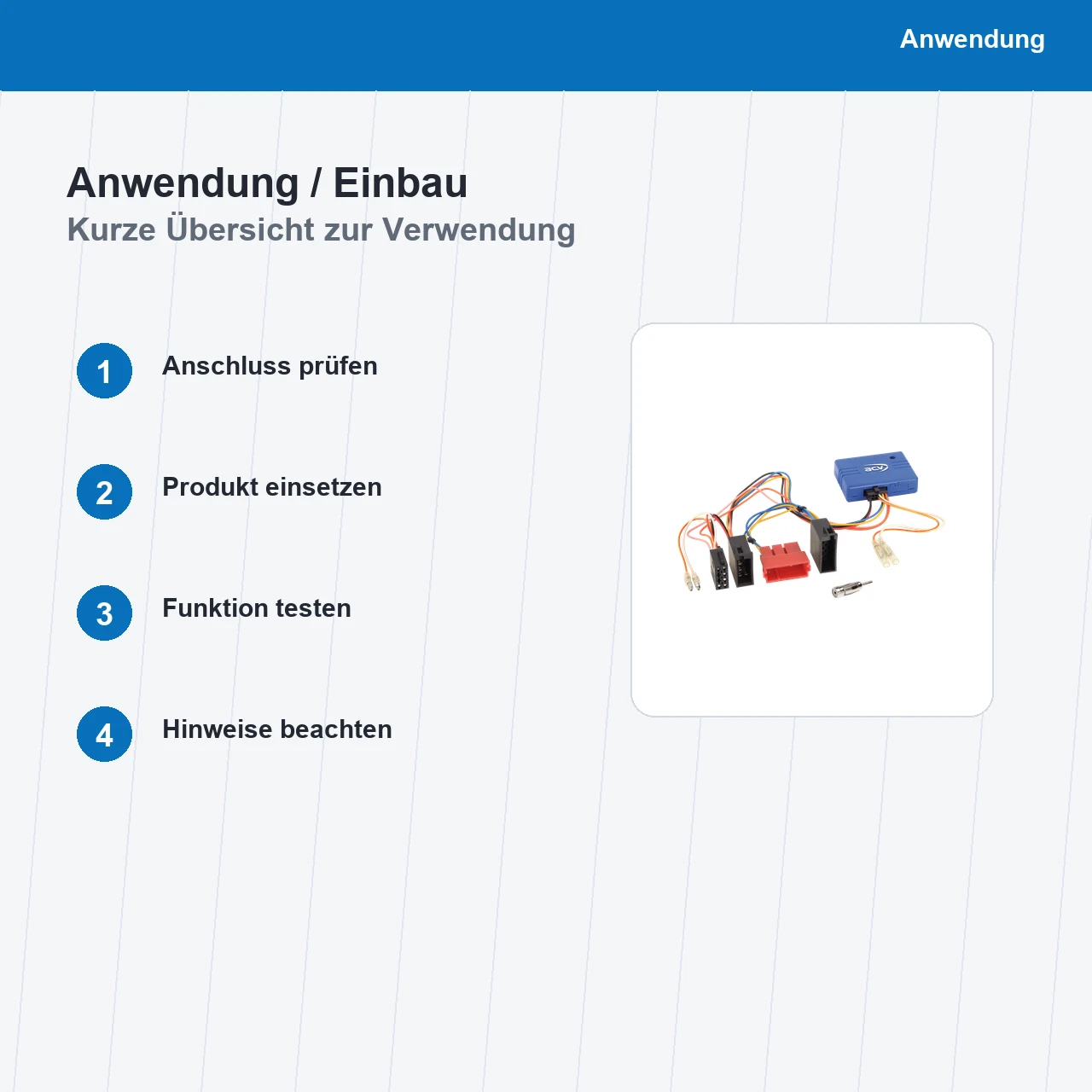

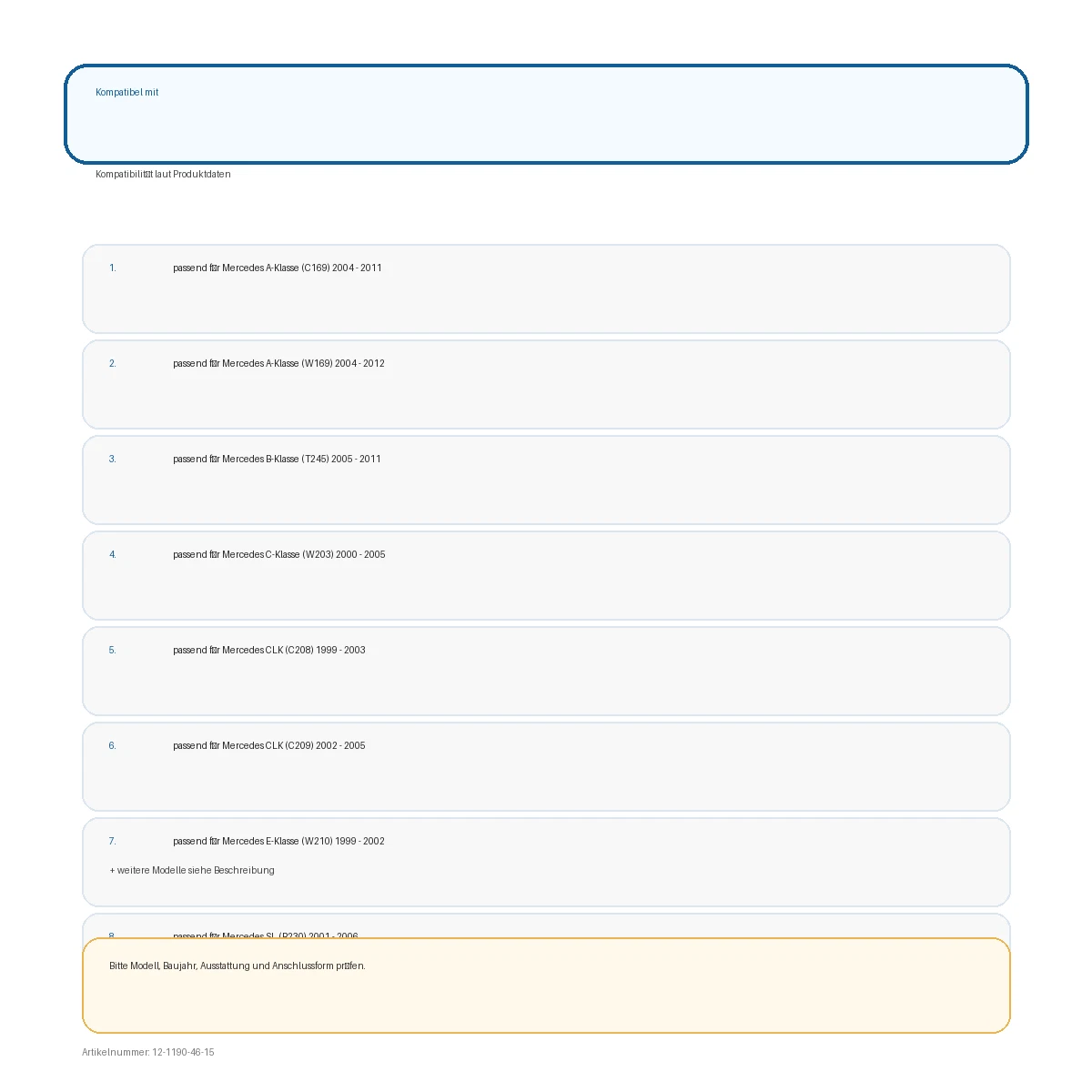

• Für folgende Fahrzeuge geeignet:
• Mercedes A-Klasse (W169) 10/2004 - 04/2012
• Mercedes A-Klasse (C169) 11/2004 - 07/2011
• Mercedes B-Klasse (T245) 06/2005 - 06/2011
• Mercedes C-Klasse (W203) 03/2000 - 01/2005
• Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
• Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
• Mercedes E-Klasse (W210) 06/1999 - 12/2002
• Mercedes SL-Klasse (R230) 08/2001 - 02/2006
• Mercedes SLR (C199) 13/2003 - 12/2009
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018
• Mercedes Vito/Viano (W639) 07/2003 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014
• VW
• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
• Folgende Signale werden zur Verfügung gestellt:
• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Allgemeine Installationshinweise:
• Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
• Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
• 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
• 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
• 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
• 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
• 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
• 6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes

Prüfung vor dem Kauf

Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
