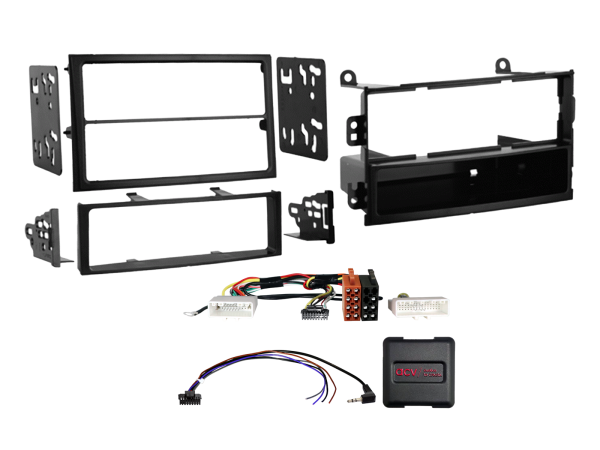

621210-15-1 2-DIN Kit mit Fach passend für Nissan 350Z(Z33) 10/2003-12/2005 LFB

Artikelmerkmale

Produktangaben und Einbauhinweise laut Hersteller

Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Nissan

Metra 99-7402

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker der Adapter mit der Ausstattung des Fahrzeugs übereinstimmen.

Hinweis:

analog

Anschluss: 20 Pin Nissan Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: 32 Pin Telefonmodul Stecker

Radioblende für 1-DIN und 2-DIN Geräte

1-DIN Gerätemontage mit/ohne Blechkorb mit/ohne Gerätezierrahmen

2-DIN Gerätemontage ohne Blechkorb ohne Gerätezierrahmen

Fahrzeuge ohne OEM Soundsystem

Fahrzeuge ohne OEM Navigation

schwarz: Masse GND Klemme 31

Fahrzeuge mit Blaupunkt / Bosch / Clarion OEM Gerät

Fahrzeuge mit OEM Soundsystem*

Fahrzeuge mit externem OEM Telefonmodul**

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Nissan 350Z Coupé (Z33) 10/2003 - 12/2005

Nissan 350Z Roadster (Z33) 03/2005 - 12/2005

Farbe: schwarz

2-DIN Einbauausschnitt Radiodisplay: 173mm x 98mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein

Lenkradfernbedienung

*+12V Amp Remote Pin 2 neben +12V Dauerstrom > mit OEM Gerät durch messen prüfen

*Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50

**Telefonmodul: Kofferraum Beifahrerseite / hinter- über Handschuhfach / Mittelkonsole / unter Frontsitzen

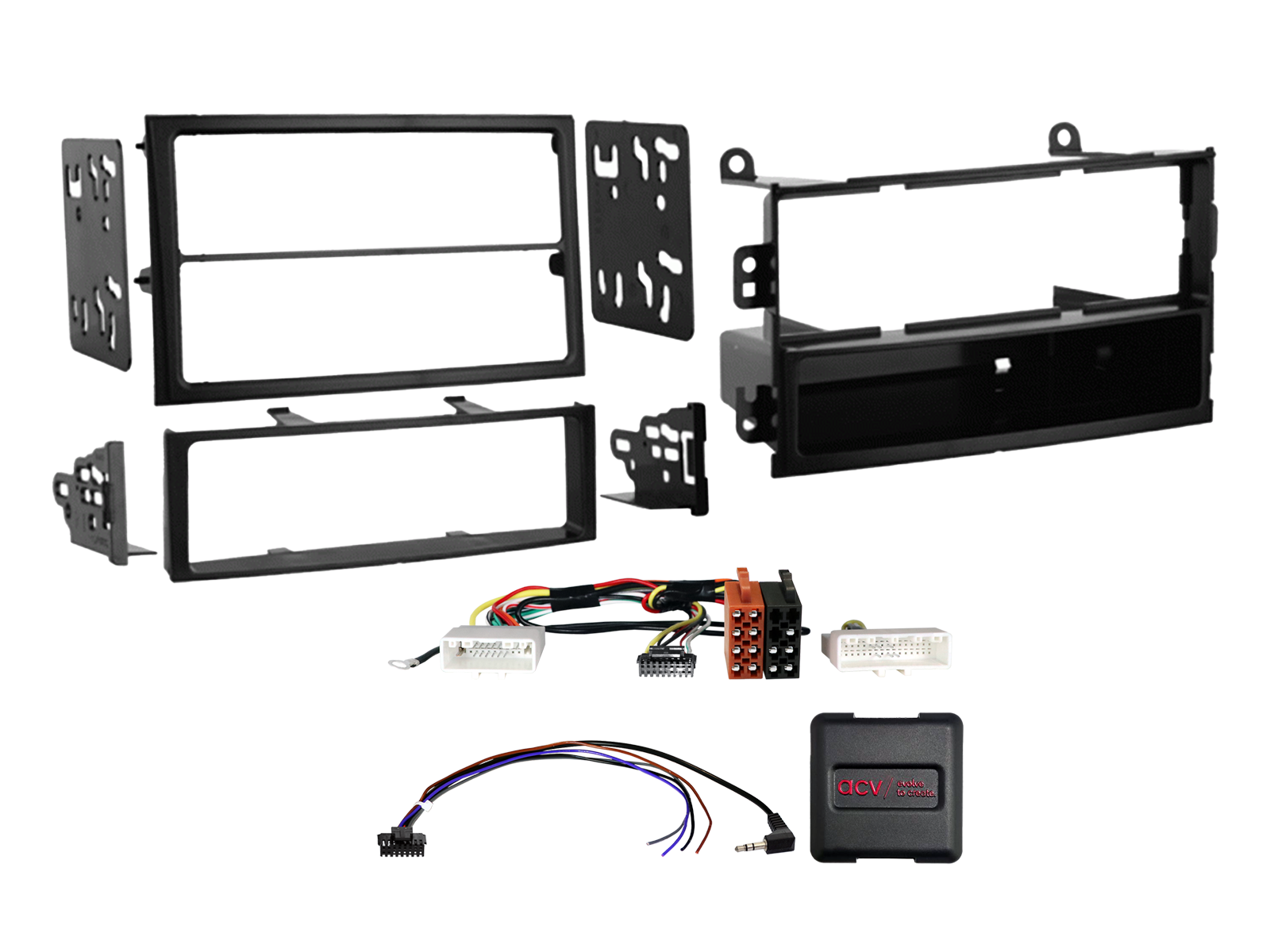

Lieferumfang:

2-DIN Radioblende mit Fach Nissan 350Z 2003-2005 > Artikel: 381210-15

LFB Nissan Fahrzeuge 20Pin Nissan Multilead analog lose > Artikel: 42xns003-0

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen

2: Konfiguration des Radioanschlusskabels prüfen

3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen

4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA

7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:

1: Änderungen spannungsfrei durchführen

2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
