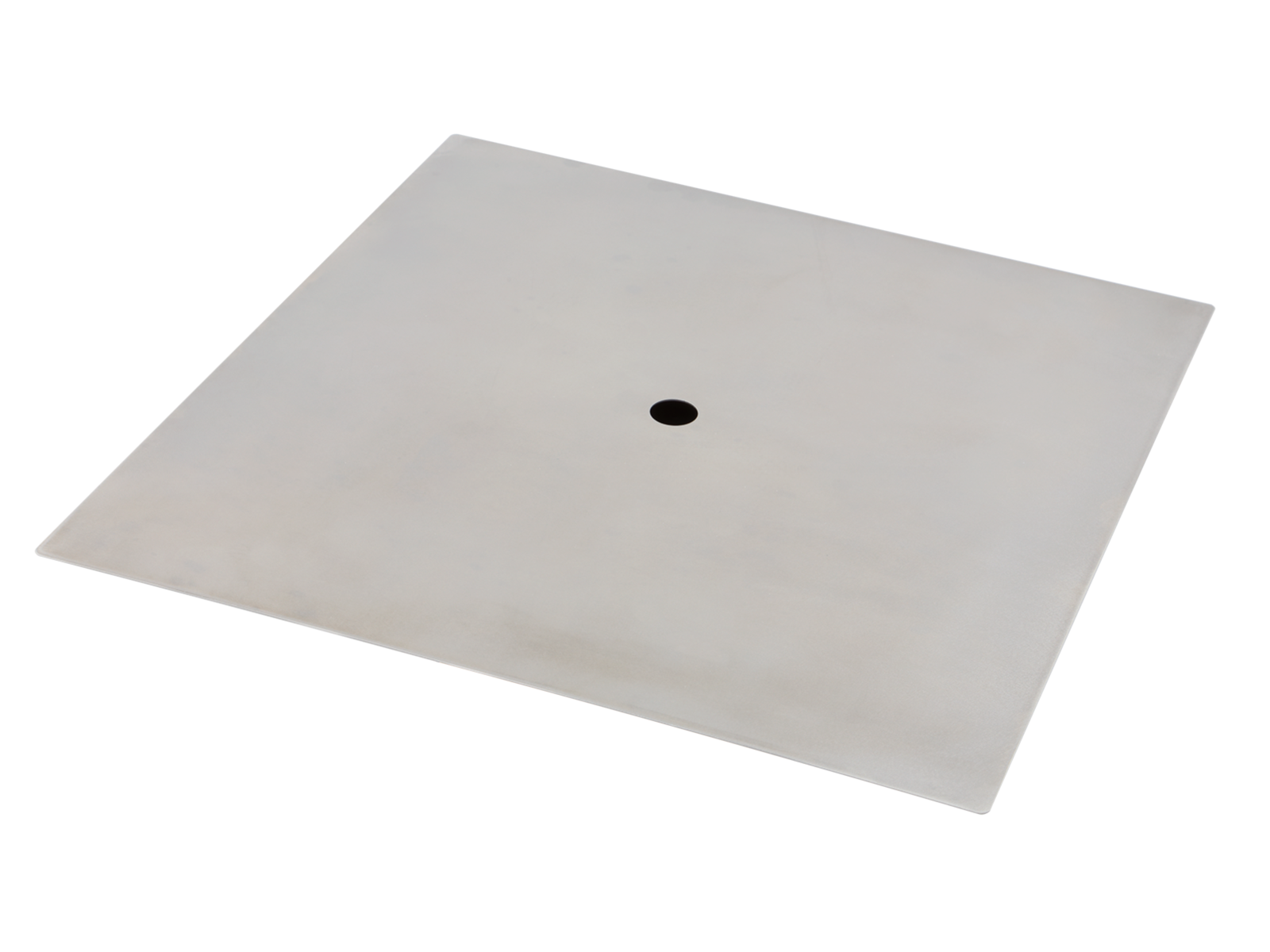

Antennenmontageträger 400mmx400mmx1mm Edelstahl V2A
Artikelnummer: 152000-01
Artikelmerkmale
| Artikelnummer | 152000-01 |
|---|---|
| EAN | 4026724341461 |
| Maße | L 400 mm x B 400 mm x H 1mm |
| Bohrung | Ø 20 mm |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 152000-01 |
| Material | EN 1.4301 / X5CrNi18-10 / 10088-3 / austenitischer Chrom-Nickel-Stahl |
| Produktart | Antennenmontageträger |
Produktangaben und Einbauhinweise laut Hersteller
Antennenmontageträger
acv Qualität
Montageträger zur Installation von FM und multifunktionalen FM 16V oder FM Shark II Antennen.
Für Fahrzeuge mit GFK- oder anderen nicht elektrisch leitenden Aufbauten, wie Wohnmobile, Wohnwagen oder Fahrzeuge mit Sonderaufbauten.
Durch die Verwendung dieser Montageplatte entsteht durch Induktionsströme eine Spiegelung des Antennenstabes zur Empfangsoptimierung.
Bei Standardmontagen ist dieser Gegenpol zur Spiegelung die leitende Fahrzeugkarosserie.
Für folgende Anwendung:
Antennenmontage auf Wohnmobilen
Hinweis:
Vor Installation Einbauverhältnis für die Bohrung im Fahrzeuginnenbereich prüfen
Montageplatte und Montagestelle mit geeigneten Mitteln reinigen und verkleben
Artikelbild 2: Montagebeispiel mit Antenne 15-7677850
Eigenschaften:
Maße: L 400 mm x B 400 mm x H 1mm
Bohrung: Ø 20 mm
Ecken: abgerundet / entgratet
Material: EN 1.4301 / X5CrNi18-10 / 10088-3 / austenitischer Chrom-Nickel-Stahl
Handelsbezeichnung: Edelstahl V2A
Für folgende Antennen geeignet:
Shark
Dachantenne AM/FM Shark: 15-7677805
Shark II
Dachantenne AM/FM DAB/DAB+ GNSS (GPS/GLONASS) Shark II: 15-7677810
Dachantenne AM/FM DAB/DAB+ GNSS (GPS/GLONASS) Shark II: 15-7677890
Dachantenne AM/FM GNSS (GPS/GLONASS) Shark II: 15-7677825
Dachantenne AM/FM DAB/DAB+ Shark II: 15-7677815
Dachantenne AM/FM DAB/DAB+ Shark II: 15-7677892
Dachantenne AM/FM Shark II: 15-7677830
Dachantenne AM/FM Shark II: 15-7677894
Shark III
Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS) LTE Shark III: 15-7677520
16V
Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS) 60°Stabneigung: 15-7677840
Dachantenne AM/FM DAB/DAB+ 60° Stabneigung 12V extern: 15-7677850
Dachantenne AM/FM DAB/DAB+ 60° Stabneigung 12V extern: 15-7677855
Dachantenne AM/FM 60° Stabneigung DAB+ geeignet passiv: 15-7677865
Dachantenne AM/FM 60° Stabneigung 12V Phantom: 15-7677872
Dachantenne AM/FM 60° Stabneigung 12V extern: 15-7677874
Dachantenne AM/FM 60° Stabneigung passiv: 15-7677870
Dachantenne AM/FM 76° Stabneigung 12V passiv: 15-7677878
Dachantenne AM/FM 76° Stabneigung 12V extern: 15-7677880
Dachantenne AM/FM 45° Stabneigung passiv: 15-7677882
Dachantenne AM / FM 60° Stabneigung 12V Phantom: 151324-01
Dachantenne AM / FM 60° Stabneigung 12V Phantom: 151324-02
Dachantenne AM / FM 60° Stabneigung 12V Phantom: 151324-03
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Montage- und Installationsmaterial
Montage, Verwendung und Lagerung
- Scharfe Kanten, spitze Teile und beschädigte Komponenten können Schnittverletzungen verursachen. Teile vor Einbau oder Verwendung auf Schäden prüfen.
- Werkzeuge und Installationsmaterial sicher und nach den Herstelleranweisungen verwenden. Fehlerhafte Teile können die Funktion des Fahrzeugsystems beeinträchtigen.
- Kühl, trocken und geschützt lagern; Werkzeuge und Bauteile sicher aufbewahren.
Entsorgung
Metall-, Kunststoff- und gegebenenfalls elektronische Bestandteile getrennt und nach den örtlichen Entsorgungsvorgaben abgeben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
