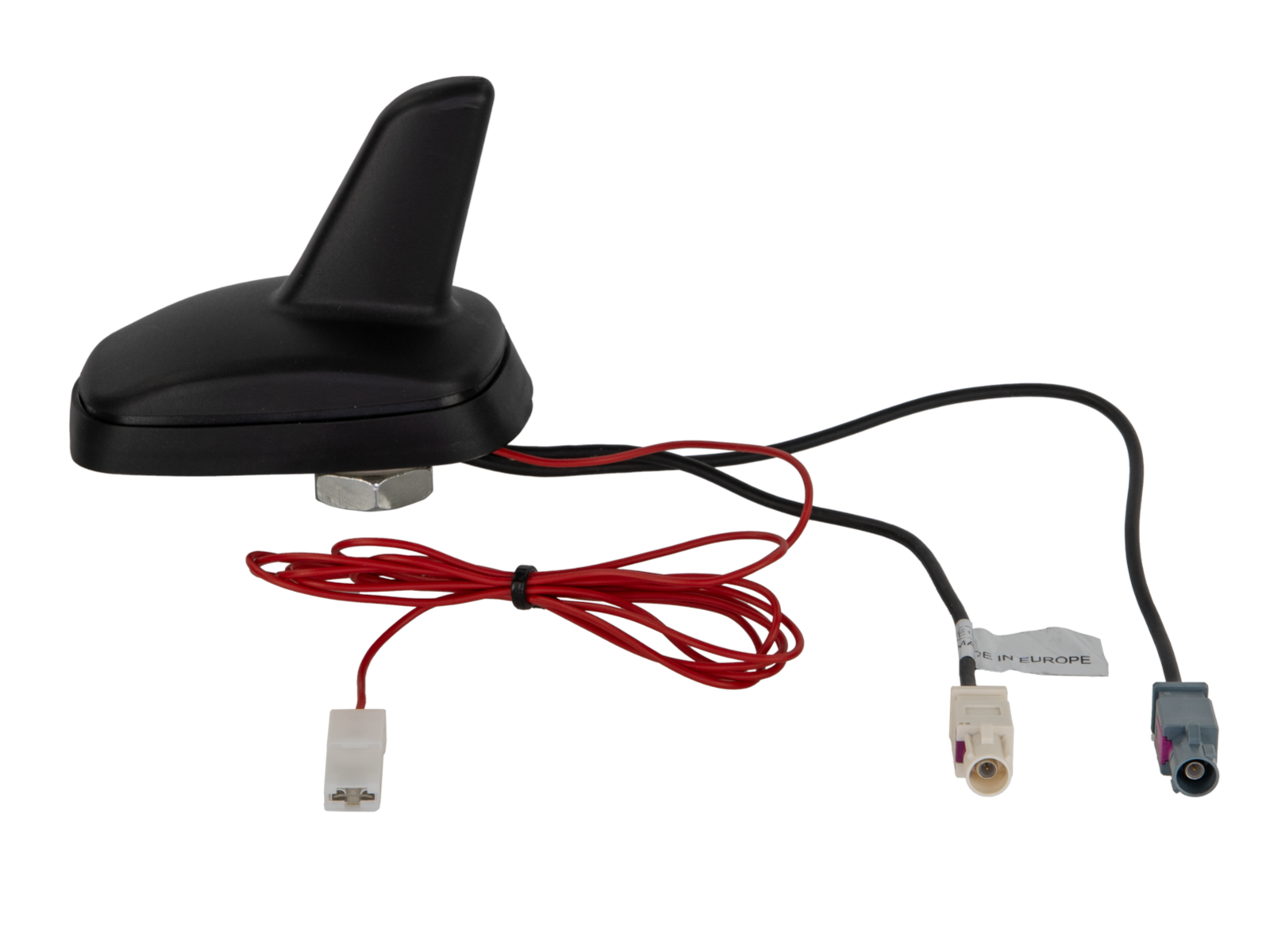

152000-55 Dachantenne FM/DAB+ Shark Fakra(m)/Fakra(m) 12V extern

Artikelmerkmale

Produktangaben und Einbauhinweise laut Hersteller

Dachantenne FM DAB+

acv basic hergestellt in der EU

Bauart: Shark

Das acv basic Antennenprogramm bietet durch die Auswahl von wertigen Bauteilen und sorgfältige Montage gute Empfangsleistungen auch bei nicht optimalen Rahmenbedingungen.

Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen und mit geeigneter Kontaktpaste gegen Korrosion schützen und das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.

Hinweis:

rot +12V Speisespannung extern:

Anschluss > Antennenremote Nachrüstradio

Anschluss > Zündungsstrom Klemme 15 abgesichert

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen

Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen

Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Empfangsarten:

FM

DAB+

Montage:

Einbauort: Dach hinten

Bohrung rund: 21 mm

Maße:

Antennenfuß: L = 86 mm / B = 54 mm / H = 63 mm

Anschluss:

FM: Fakra B(m) weiß / L 26 = cm

DAB+: Fakra G(m) grau / L 23 = cm

Speisespannung extern: Flachstecker(f) 6,3 mm / L = 145 cm

Frequenzbereich:

FM: 87,5 MHz - 108 MHz

DAB+: 174 MHz - 240 MHz

Zugewinn:

FM: +14 db

III Band: +15 db

L Band: +6 db

Spannungsversorgung:

FM: +12V extern

DAB+: +12V extern

Optional:

AM/FM:

Antennenkabel Verlängerung Fakra(f)>Fakra(f) 500cm ROKA > Artikel: 1526-500-1

Antennenadapter Fakra(m)>DIN(m) 12V Phantom LEONI > Artikel: 1524-03-1

Antennenkabel Verlängerung Fakra(f)>SMB(f) 500cm LEONI > Artikel: 1522-500-1

Antennenadapter SMB(m)>SMA(m): 1502-29
