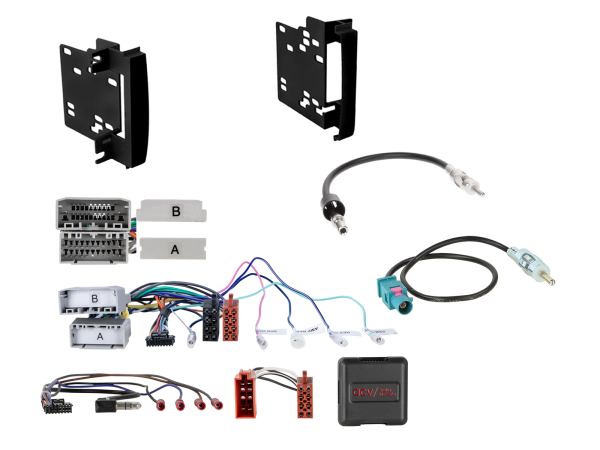

2-DIN Kit passend für Chrysler/Dodge/Jeep/VW LFB/Amp schwarz
Artikelnummer: 621145-07-1
Artikelmerkmale
| Artikelnummer | 621145-07-1 |
|---|---|
| EAN | 4026724340891 |
| Anschluss | 22 Pin Chrysler Stecker // 24 Pin Chrysler Stecker, OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel, Fakra(m) > DIN(m), USA1 > DIN(m) |
| Farbe | schwarz |
| Belastbarkeit Ausgänge | 250 mA max. |
| Fahrzeugmarke | Chrysler, Dodge, Jeep, Lancia, Mitsubishi, Volkswagen |
| Fahrzeugmodell | 200, 300C, Aspen, Sebring, Town&Country, Avenger, Caliber, Challenger, Charger, Dakota, Durango, Grand Caravan, Journey, Magnum, Nitro, RAM 1500, RAM 2500, RAM 3500, RAM Chassis CAB, RAM C/V Tradesman, Commander, Compass, Grand Cherokee, Patriot, Liberty, Wrangler, Voyager, Raider, Routan |
| Kompatibel mit | Chrysler, Dodge, Jeep, Lancia, Mitsubishi, Volkswagen |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 621145-07-1 |
| Produktart | Radioeinbauset |
Wichtige Fahrzeug- und Ausstattungsbedingungen
Die Zuordnung setzt die nachfolgend genannten Bedingungen voraus. Hinweise zu anderen Artikelnummern bezeichnen Alternativen oder zusätzlich benötigtes Zubehör.
CAN Bus
Anschluss: 22 Pin Chrysler Stecker // 24 Pin Chrysler Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: Fakra(m) > DIN(m)
Anschluss: USA1 > DIN(m)
blau/weiß: +12V Ampremote
Fahrzeuge mit CAN Bus
Fahrzeuge mit/ohne OEM Soundsystem
Fahrzeuge ohne +12V geschaltete Zündung Klemme 15
Fahrzeuge ohne Infinity OEM Soundsystem*/**
Fahrzeuge ohne CAN Bus geschaltete Zündung Klemme 15**
Fahrzeuge ohne Blind Spot Ausstattung
Fahrassistenzsystem Totwinkelanzeige in den Außenspiegeln nicht unterstützt
PDC nicht unterstützt
OEM Soundsystem Fader nicht unterstützt
Audiowiedergabe Telefon/Navigation prüfen > front/rear Lautsprecherausgang durch Umstecken tauschen wenn notwendig
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
*Fahrzeuge 2002 - 2009 analog mit Infinity OEM Soundsystem nicht unterstützt
*Infinity OEM Verstärker Bypass > Lautsprecher neu verkabeln
**Lenkradfernbedienung LFB diverse US Fahrzeuge/Opel GT analog/CAN Bus > Artikel: 42-uni-usa
**ISO Adapterkabel Chrysler/Dodge/Jeep 22Pin > Artikel: 1031-02
***Radioeinbauschacht händisch mit Werkstattmitteln anpassen
Vollständige Produktangaben und Einbauhinweise
Radioblende 2-DIN und Radioanschlusskit Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
Überprüfen Sie die Funktion der Einstellungen vor der Endmontage.
Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker der Adapter mit der Ausstattung des Fahrzeugs übereinstimmen.
Hinweis:
CAN Bus
Anschluss: 22 Pin Chrysler Stecker // 24 Pin Chrysler Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: Fakra(m) > DIN(m)
Anschluss: USA1 > DIN(m)
blau/weiß: +12V Ampremote
Fahrzeuge mit CAN Bus
Fahrzeuge mit/ohne OEM Soundsystem
Fahrzeuge ohne +12V geschaltete Zündung Klemme 15
Fahrzeuge ohne Infinity OEM Soundsystem*/**
Fahrzeuge ohne CAN Bus geschaltete Zündung Klemme 15**
Fahrzeuge ohne Blind Spot Ausstattung
Fahrassistenzsystem Totwinkelanzeige in den Außenspiegeln nicht unterstützt
PDC nicht unterstützt
OEM Soundsystem Fader nicht unterstützt
Audiowiedergabe Telefon/Navigation prüfen > front/rear Lautsprecherausgang durch Umstecken tauschen wenn notwendig
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Chrysler
Chrysler 200 2011 - 2014
Chrysler 300C (LX) 11/2007 - 12/2010
Chrysler Aspen 2008 - 2009
Chrysler Sebring (RJ) 05/2007 - 08/2010
Chrysler Town&Country 2008 - 2016
Dodge
Dodge Avenger 2008 - 2014
Dodge Caliber (PK) 10/2008 - 12/2010
Dodge Challenger 2008 - 2014
Dodge Charger 2009 - 2010
Dodge Dakota 2008 - 2011
Dodge Durango 2008 - 2009
Dodge Grand Caravan 2008 - 2017
Dodge Journey (JC) 06/2008 - 12/2010***
Dodge Magnum 2008 - 2009
Dodge Nitro 2007 - 2011
Dodge RAM 1500 2009 - 2011
Dodge RAM 2500 2010 - 2012
Dodge RAM 3500 2010 - 2012
Dodge RAM Chassis CAB 2011 - 2012
Dodge RAM C/V Tradesman 2012 - 2015
Jeep
Jeep Commander (WH) 2008 - 2010
Jeep Compass (PK) 2009 - 06/2010
Jeep Compass (PK) 05/2011 - 12/2016
Jeep Grand Cherokee (WH) 10/2007 - 12/2010
Jeep Patriot (PK) 2009 - 2017
Jeep Liberty 2008 - 2012
Jeep Wrangler (JK) 04/2007 - 02/2011***
Jeep Wrangler (JK) 02/2011 - 07/2018***
Lancia
Lancia Voyager (RT) 11/2011 - 08/2015
Mitsubishi
Mitsubishi Raider 2008 - 2009
VW
VW Routan 2009 - 2015
Farbe: schwarz
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal nicht unterstützt
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
OEM Soundsystem Faderfunktion nicht unterstützt
*Fahrzeuge 2002 - 2009 analog mit Infinity OEM Soundsystem nicht unterstützt
*Infinity OEM Verstärker Bypass > Lautsprecher neu verkabeln
**Lenkradfernbedienung LFB diverse US Fahrzeuge/Opel GT analog/CAN Bus > Artikel: 42-uni-usa
**ISO Adapterkabel Chrysler/Dodge/Jeep 22Pin > Artikel: 1031-02
***Radioeinbauschacht händisch mit Werkstattmitteln anpassen

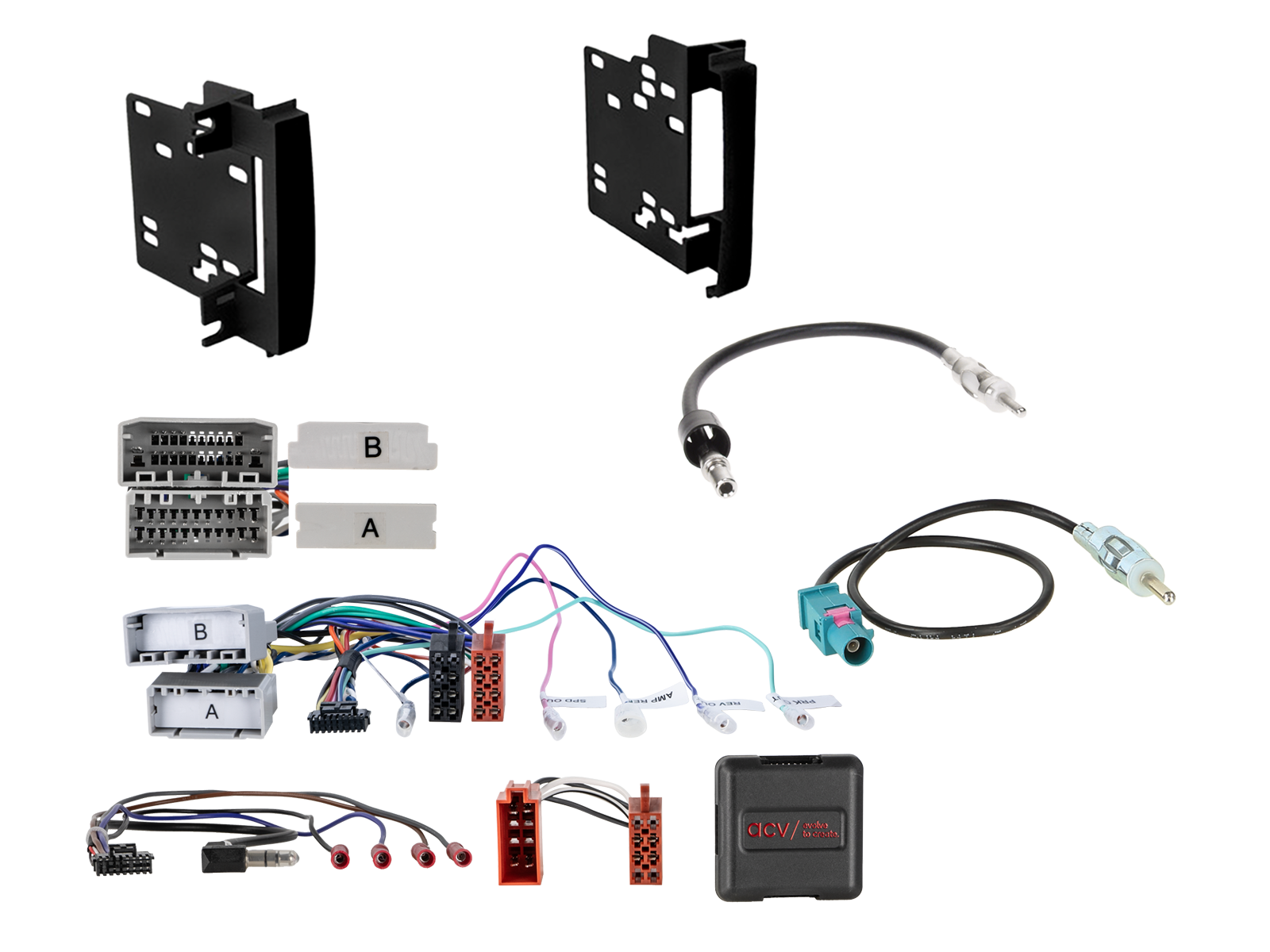

Lieferumfang:
2-DIN Radioblende Chrysler/Dodge/Jeep/VW schwarz lose > Artikel: 381145-07-0
LFB Chrysler/Dodge/Jeep/Lancia/Mitsubishi/VW lose > Artikel: 42xch00c-0
Antennenadapter USA1 > DIN(m) US Fahrzeuge lose> Artikel: 1531-01-0
Antennenadapter Fakra(m) > DIN(m) passiv lose Artikel: 1524-01-0
Optional:
Rückfahrkamera Adapter Chrysler/Dodge/Jeep/Mitsubishi/VW: 771031-1030
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Herstellerdokumente / Sicherheitshinweise
Allgemeine ACV-Hinweise zu Anschlusskomponenten. Bitte die Hinweise für den jeweiligen Bauteiltyp und die tatsächlich enthaltenen Komponenten beachten; nicht jedes Dokument betrifft jeden Artikel.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Radioblenden und Einbaurahmen / Montage- und Installationsmaterial / Kabel und Anschlussadapter / Lenkradfernbedienungsadapter / Aktivsystemadapter
Montage, Verwendung und Lagerung
- Bei der Montage auf scharfe Kanten und gebrochene Teile achten; es besteht Verletzungsgefahr. Beschädigte Teile nicht verwenden.
- Vorsichtig montieren, damit Blende und Armaturenbrett nicht beschädigt werden. Mechanische Belastungen während des Einbaus vermeiden.
- Trocken sowie vor Feuchtigkeit, extremen Temperaturen und direkter Sonneneinstrahlung geschützt lagern.
- Scharfe Kanten, spitze Teile und beschädigte Komponenten können Schnittverletzungen verursachen. Teile vor Einbau oder Verwendung auf Schäden prüfen.
- Werkzeuge und Installationsmaterial sicher und nach den Herstelleranweisungen verwenden. Fehlerhafte Teile können die Funktion des Fahrzeugsystems beeinträchtigen.
- Kühl, trocken und geschützt lagern; Werkzeuge und Bauteile sicher aufbewahren.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
- Unsachgemäße Installation oder fehlerhafte Stromversorgung kann elektrische Gefahren und Funktionsstörungen verursachen.
- Nach Herstelleranweisung installieren. Kabel vor Beschädigungen schützen und alle Anschlüsse korrekt und fest verbinden.
- Beschädigte Teile können mechanische Verletzungen verursachen. Vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
- Fehlerhafter Anschluss oder Kurzschluss kann die Stromversorgung und Lautsprecher überlasten. Beschädigte Kabel und Anschlüsse können Verletzungen verursachen.
- Nur nach Herstellerangaben installieren und betreiben. Alle Anschlüsse korrekt und fest verbinden; vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
Entsorgung
Kunststoff- und Metallteile gemäß den örtlichen Recyclingvorgaben entsorgen. Nach ACV-Herstellerhinweis nicht im normalen Hausmüll entsorgen.
Metall-, Kunststoff- und gegebenenfalls elektronische Bestandteile getrennt und nach den örtlichen Entsorgungsvorgaben abgeben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Lenkradfernbedienungsadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Aktivsystemadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
