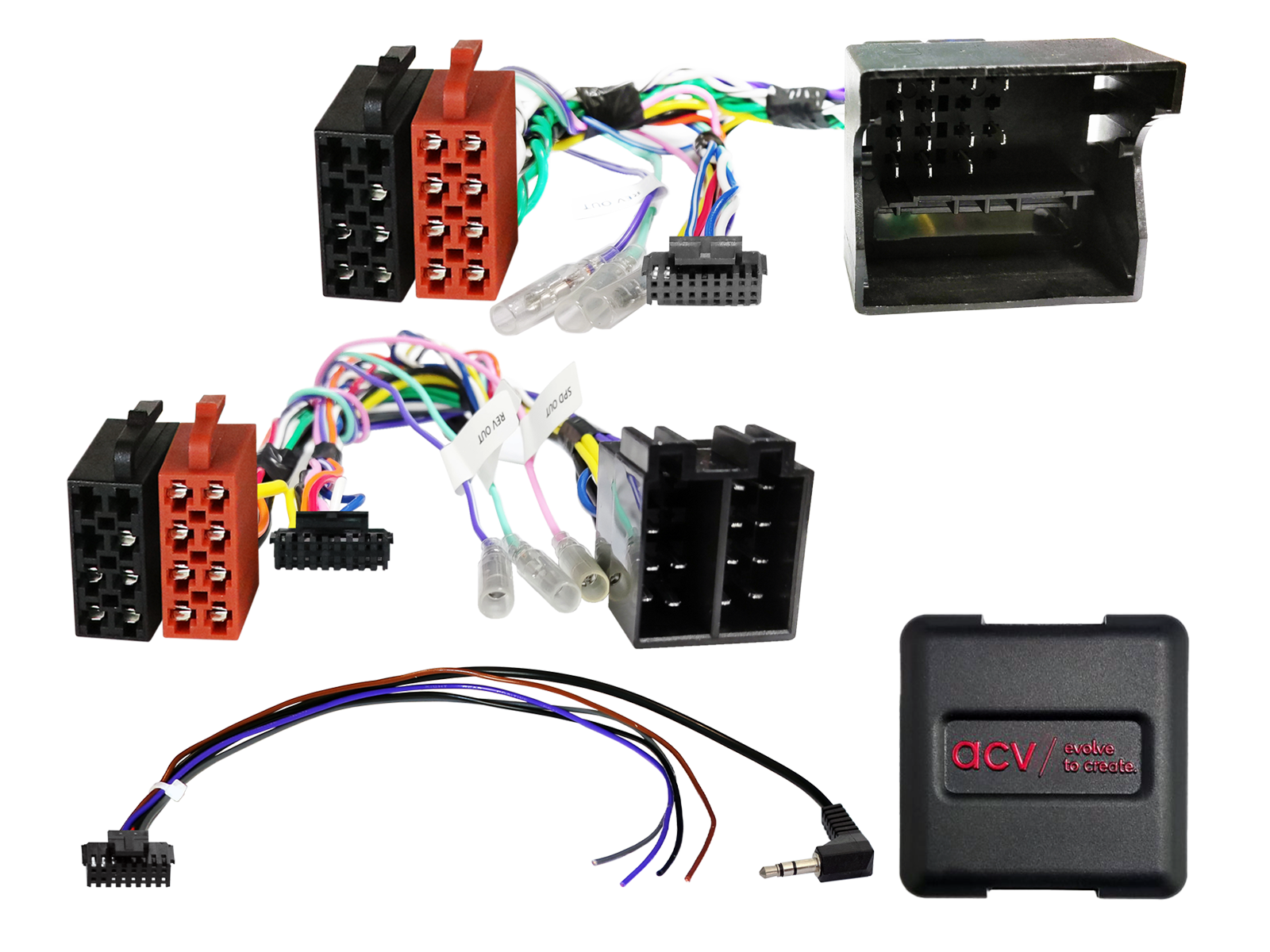

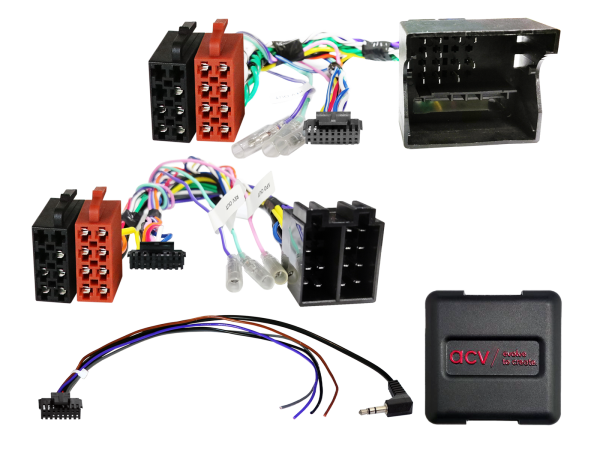

LFB passend für Mercedes/Smart/VW ISO/40Pin Quadlock Multilead
Artikelnummer: 42xmc00c
Artikelmerkmale
| Artikelnummer | 42xmc00c |
|---|---|
| EAN | 4026724480641 |
| Anschluss | 40 Pin Quadlock Mercedes Stecker, ISO, OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel |
| Fahrzeugmarke | Mercedes-Benz, Smart, Volkswagen |
| Fahrzeugmodell | A-Klasse, B-Klasse, C-Klasse, CLC-Klasse, CLK-Klasse, CLS-Klasse, E-Klasse, G-Klasse, GL-Klasse, M-Klasse, ML, R-Klasse, SLK-Klasse, Sprinter, Vito/Viano, For Four, Crafter I |
| Kompatibel mit | Mercedes-Benz, Smart, Volkswagen |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 42xmc00c |
| Produktart | Lenkradfernbedienungsinterface |
Wichtige Fahrzeug- und Ausstattungsbedingungen
Die Zuordnung setzt die nachfolgend genannten Bedingungen voraus. Hinweise zu anderen Artikelnummern bezeichnen Alternativen oder zusätzlich benötigtes Zubehör.
CAN Bus
Anschluss: 40 Pin Quadlock Mercedes Stecker
Anschluss: ISO
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Fahrzeuge Mercedes mit 1-DIN Audio 5 OEM Gerät
Fahrzeuge Mercedes mit 2-DIN Audio 20 OEM Gerät
Fahrzeuge Mercedes mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation:
Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
Fahrzeuge Smart mit 2-DIN OEM CD Gerät
Fahrzeuge Smart mit Comand OEM Navigation 40 Pin Quadlock
Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
Fahrzeuge VW Crafter mit RCD 3002 2-DIN OEM Gerät
Fahrzeuge VW Crafter mit RNS 4001 / RNS 5001 OEM Navigation
Fahrzeuge mit Radiovorbereitung CAN Bus Anschluss und ISO Stecker Belegung vor Installation durch messen mit OEM Gerät prüfen:
Fehlanschluss beschädigt das Interface
Fahrzeuge ohne ISO Stecker Belegung:
Pin 7: +12V Zündungsstrom Klemme 15
Pin 6: +12V Beleuchtung Klemme 58
CAN Bus Anschluss:
Innenraum-CAN Bus Verteiler im Fußraum des Fahrzeugs
CAN Bus blau/CAN High <> weiß/CAN Low alternativ > Klimatronik verdrillt rot/braun CAN High <> brown CAN Low
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Kompatibel mit allen Fahrzeugen aus LFB Interface:
LFB Mercedes diverse Fahrzeuge/Smart 40Pin Quadlock lose> Artikel: 42xmc001-0
LFB Mercedes diverse Fahrzeuge/Smart(W454)/VW ISO lose > Artikel: 42xmc002-0
*Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-53
**Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-52
Vollständige Produktangaben und Einbauhinweise
Lenkradfernbedienungsadapter Mercedes / Smart / VW
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock Mercedes Stecker
Anschluss: ISO
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Fahrzeuge Mercedes mit 1-DIN Audio 5 OEM Gerät
Fahrzeuge Mercedes mit 2-DIN Audio 20 OEM Gerät
Fahrzeuge Mercedes mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation:
Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
Fahrzeuge Smart mit 2-DIN OEM CD Gerät
Fahrzeuge Smart mit Comand OEM Navigation 40 Pin Quadlock
Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
Fahrzeuge VW Crafter mit RCD 3002 2-DIN OEM Gerät
Fahrzeuge VW Crafter mit RNS 4001 / RNS 5001 OEM Navigation
Fahrzeuge mit Radiovorbereitung CAN Bus Anschluss und ISO Stecker Belegung vor Installation durch messen mit OEM Gerät prüfen:
Fehlanschluss beschädigt das Interface
Fahrzeuge ohne ISO Stecker Belegung:
Pin 7: +12V Zündungsstrom Klemme 15
Pin 6: +12V Beleuchtung Klemme 58
CAN Bus Anschluss:
Innenraum-CAN Bus Verteiler im Fußraum des Fahrzeugs
CAN Bus blau/CAN High <> weiß/CAN Low alternativ > Klimatronik verdrillt rot/braun CAN High <> brown CAN Low
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Kompatibel mit allen Fahrzeugen aus LFB Interface:
LFB Mercedes diverse Fahrzeuge/Smart 40Pin Quadlock lose> Artikel: 42xmc001-0
LFB Mercedes diverse Fahrzeuge/Smart(W454)/VW ISO lose > Artikel: 42xmc002-0
Für folgende Fahrzeuge geeignet:
Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011*
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008**
Mercedes M-Klasse (W164) 10/2008 - 07/2011**
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Smart
Smart For Four (W454) 01/2004 - 04/2007
VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
grün: Masse GND Handbremssignal
Belastbarkeit Gesamtausgänge: 100 mA max.
Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
*Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-53
**Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-52
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Herstellerdokumente / Sicherheitshinweise
Allgemeine ACV-Hinweise zu Anschlusskomponenten. Bitte die Hinweise für den jeweiligen Bauteiltyp und die tatsächlich enthaltenen Komponenten beachten; nicht jedes Dokument betrifft jeden Artikel.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Lenkradfernbedienungsadapter
Montage, Verwendung und Lagerung
- Unsachgemäße Installation oder fehlerhafte Stromversorgung kann elektrische Gefahren und Funktionsstörungen verursachen.
- Nach Herstelleranweisung installieren. Kabel vor Beschädigungen schützen und alle Anschlüsse korrekt und fest verbinden.
- Beschädigte Teile können mechanische Verletzungen verursachen. Vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
Entsorgung
Lenkradfernbedienungsadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
