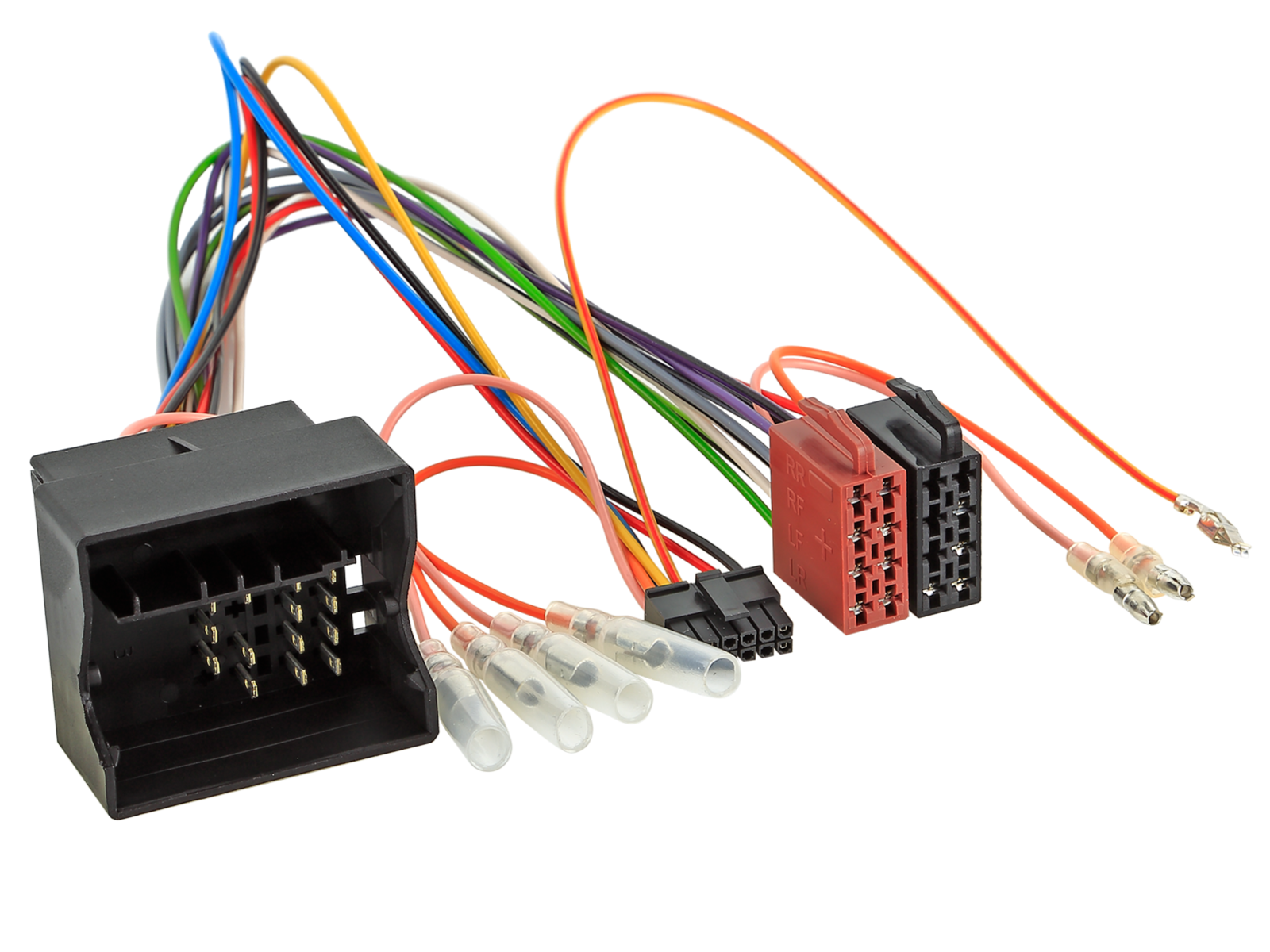

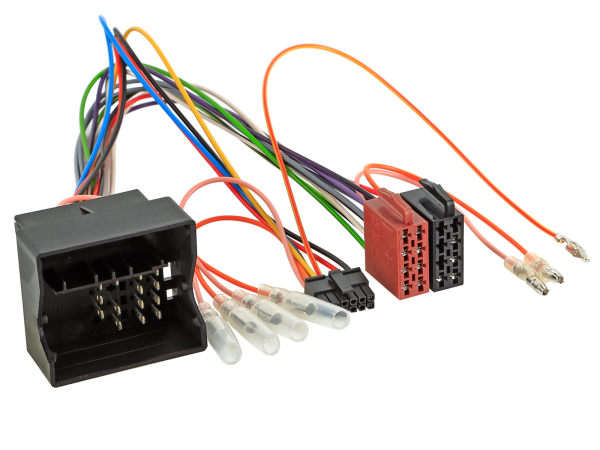

LFB Kabelbaum 42cx401/42cx402 passend für Ford 40Pin Quadlock
Artikelnummer: 42cx35
Artikelmerkmale
| Artikelnummer | 42cx35 |
|---|---|
| EAN | 4026724916201 |
| Anschluss | 40 Pin Quadlock Ford Stecker |
| Fahrzeugmarke | Ford |
| Fahrzeugmodell | Galaxy II, Kuga, Mondeo III, Mondeo IV, S-Max |
| Kompatibel mit | Ford |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 42cx35 |
| Produktart | Lenkradfernbedienung-Kabelbaum |
Wichtige Fahrzeug- und Ausstattungsbedingungen
Die Zuordnung setzt die nachfolgend genannten Bedingungen voraus. Hinweise zu anderen Artikelnummern bezeichnen Alternativen oder zusätzlich benötigtes Zubehör.
Anschluss: 40 Pin Quadlock Ford Stecker
weiß: +12V Rückwärtssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Fahrzeuge mit 5000C / 6000CD / 6006CD / Sony OEM Gerät
Fahrzeuge mit Audio Systems OEM Navigation mit Kartenschlitz vorne
Fahrzeuge mit CAN Bus
Strom-Kammer A:
Pin 16 +12V Zündungsstrom Klemme 15 nicht belegt
Pin 9 CAN-High blau/weiß (Farben können abweichen)
Pin 10 CAN-Low lila (Farben können abweichen)
Fahrzeuge ohne analoge Lenkradfernbedienung MQS Kammer B
Pin 6 / Pin 8 nicht belegt
Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
Fahrzeuge ohne CAN Bus gestützten PDC*
Für folgende Anwendung:
fahrzeugspezifischer Kabelbaum
*Fahrzeuge mit PDC > Funktionsprüfung ohne OEM Gerät
*Fahrzeuge mit PDC ohne Funktion > Artikel: 42sfo011
Vollständige Produktangaben und Einbauhinweise
LFB Kabelbaum Ford
Fahrzeugspezifischer Kabelbaum für die acv CAN Bus Lenkradfernbedienungsinterfaces 42cx und das CAN Bus Interface can-uni 01.
Er ist Bestandteil der fahrzeugspezifisch konfigurierten acv 42a-xxxx-xxx Lenkradfernbedienungsadapter und den 12-xxxx-xx-xx CAN Bus Kits bestehend aus Interface und Kabelbaum.
In diesen finden sich weiterführende Informationen zu einzelnen Fahrzeugen und Fahrzeugausstattungen im Hinweistext, im Artikeltext und in den mit (*) gekennzeichneten Einzelhinweisen.
Hinweis:
Anschluss: 40 Pin Quadlock Ford Stecker
weiß: +12V Rückwärtssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Fahrzeuge mit 5000C / 6000CD / 6006CD / Sony OEM Gerät
Fahrzeuge mit Audio Systems OEM Navigation mit Kartenschlitz vorne
Fahrzeuge mit CAN Bus
Strom-Kammer A:
Pin 16 +12V Zündungsstrom Klemme 15 nicht belegt
Pin 9 CAN-High blau/weiß (Farben können abweichen)
Pin 10 CAN-Low lila (Farben können abweichen)
Fahrzeuge ohne analoge Lenkradfernbedienung MQS Kammer B
Pin 6 / Pin 8 nicht belegt
Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
Fahrzeuge ohne CAN Bus gestützten PDC*
Für folgende Anwendung:
fahrzeugspezifischer Kabelbaum
Für folgende Fahrzeuge geeignet:
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6)05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012*
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005*
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007*
Ford Mondeo IV (BA7) 06/2007 - 10/2010*
Ford Mondeo IV (BA7) 11/2010 - 08/2014*
Ford S-Max (WA6) 06/2006 - 04/2010*
Ford S-Max (WA6) 05/2010 - 05/2015*
Interface:
LFB diverse Fahrzeuge universal cx401 CAN Bus > Artikel: 42cx401
LFB diverse Fahrzeuge universal cx402 CAN Bus Axion/Kienzle > Artikel: 42cx402
LFB diverse Fahrzeuge universal cx403 CAN Bus Continental > Artikel: 42cx403
LFB diverse Fahrzeuge universal cx401 Kabelbaum/Multilead > Artikel: 42-1000-001 I
CAN-Bus Adapter diverse Fahrzeuge universal Kabelbaum > Artikel: can-uni 01
Anschlusskabel für folgende Radiohersteller:
Multilead diverse Geräte > Artikel: 42arc100
Alpine 3,5mm Klinkenanschluss > Artikel: 42arc101
Blaupunkt 2010> 3,5mm Klinkenanschluss > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss > Artikel: 42arc000
China HU Key1 / Key2 / (GND) Anschluss > Artikel: 42arc000
Clarion 3,5mm Klinkenanschluss > Artikel: 42arc104
Digital Dynamics Einkabelanschluss > Artikel: 42arc108
ESX Key1 / Key2 Anschluss > Artikel: 42arc000
JVC 3,5mm Klinkenanschluss > Artikel: 42arc104
JVC Einkabelanschluss > Artikel: 42arc105
Kenwood Einkabelanschluss > Artikel: 42arc105
Kenwood 2017> 3,5mm Klinkenanschluss > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND Anschluss > Artikel: 42arc000
Pioneer 3,5mm Klinkenanschluss > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss > Artikel: 42arc1072
Snooper Key1 / Key2 Anschluss > Artikel: 42arc000
Sony 3,5mm Klinkenanschluss > Artikel: 42arc107
XZent Einkabelanschluss > Artikel: 42arc108
Zenec Einkabelanschluss > Artikel: 42arc108
*Fahrzeuge mit PDC > Funktionsprüfung ohne OEM Gerät
*Fahrzeuge mit PDC ohne Funktion > Artikel: 42sfo011
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Herstellerdokumente / Sicherheitshinweise
Allgemeine ACV-Hinweise zu Anschlusskomponenten. Bitte die Hinweise für den jeweiligen Bauteiltyp und die tatsächlich enthaltenen Komponenten beachten; nicht jedes Dokument betrifft jeden Artikel.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Kabel und Anschlussadapter
Montage, Verwendung und Lagerung
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
Entsorgung
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
