LFB passend für Seat/Skoda/VW 40Pin Quadlock Amp/Klimatronik/PDC
Artikelnummer: 42b-3444756
Artikelmerkmale
| Artikelnummer | 42b-3444756 |
|---|---|
| EAN | 4026724672428 |
| Anschluss | 40 Pin Quadlock VW Stecker |
| Fahrzeugmarke | Seat, Škoda, Volkswagen |
| Fahrzeugmodell | Alhambra, Altea XL, Ibiza, Leon II, Toledo, Fabia II, Octavia II, Roomster, Superb II, Yeti, Beetle, Caddy III, Eos, Golf VI, Jetta VI, Passat B, Passat CC, Polo 6R, Scrirocco III, Sharan II, Tiguan, Touran, T5 |
| Kompatibel mit | Seat, Škoda, Volkswagen |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 42b-3444756 |
| Produktart | Lenkradfernbedienungsinterface |
Wichtige Fahrzeug- und Ausstattungsbedingungen
Die Zuordnung setzt die nachfolgend genannten Bedingungen voraus. Hinweise zu anderen Artikelnummern bezeichnen Alternativen oder zusätzlich benötigtes Zubehör.
CAN Bus
Anschluss: 40 Pin Quadlock VW Stecker
Fahrzeuge mit schwarz/weißen Fahrerinformationsdisplay (siehe BDA)
Fahrzeuge mit/ohne OEM Soundsystem
OEM Soundsystem CAN Bus Aktivierung / Steuerung Fader / Grundlautstärke (siehe BDA)
OEM PDC Darstellung im Fahrerinformationsdisplay (Audiomenü)
OEM Klimatronik Darstelling im Fahrerinformationsdisplay (Audiomenü)
Pre-Ignition Funktion (siehe BDA)
*Fahrzeuge mit Soundsystem > Artikel: 13-1424-26
Vollständige Produktangaben und Einbauhinweise

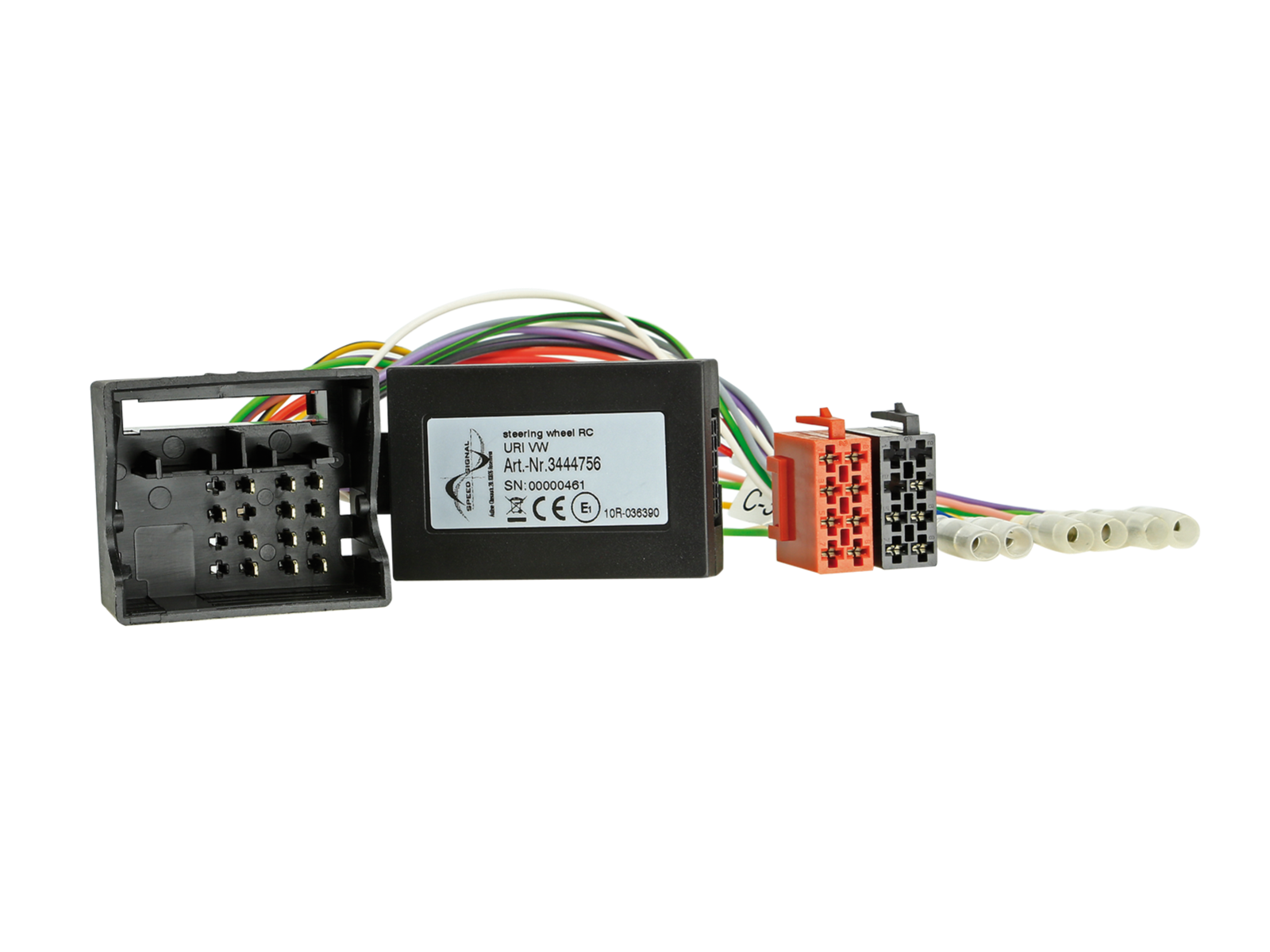

Lenkradfernbedienungsadapter Seat / Skoda / VW
Behalten Sie die originalen Lenkradfernbedienungsfunktionen bei, wenn Sie Ihr Werksradio gegen ein Nachrüstradio austauschen.
Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen original Werksradios in Ihrem Fahrzeug verbaut war.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock VW Stecker
Fahrzeuge mit schwarz/weißen Fahrerinformationsdisplay (siehe BDA)
Fahrzeuge mit/ohne OEM Soundsystem
OEM Soundsystem CAN Bus Aktivierung / Steuerung Fader / Grundlautstärke (siehe BDA)
OEM PDC Darstellung im Fahrerinformationsdisplay (Audiomenü)
OEM Klimatronik Darstelling im Fahrerinformationsdisplay (Audiomenü)
Pre-Ignition Funktion (siehe BDA)
Für folgende Fahrzeuge geeignet:
Seat
Seat Alhambra (7N) 2010 - 2015
Seat Altea XL (5P) 2010 - 2015
Seat Ibiza (6J) 2010 - 2015
Seat Leon II 2010 - 2012
Seat Toledo (5P) 2010 - 2015
Skoda
Skoda Fabia II (5J) 2011 - 2014
Skoda Octavia II (1Z) 2010 - 2013
Skoda Roomster (5J) 2010 - 2015
Skoda Superb II 2008 - 2014
Skoda Yeti (5L) 2009 - 2014
VW
VW Beetle (5C) 2011 - 2016
VW Caddy III (2k) 2010 - 2015
VW Eos (1F) 2010 - 2016
VW Golf VI (F1K) 2010 - 2013
VW Jetta VI 2010 - 2015
VW Passat B (3C) 2010 - 2014
VW Passat CC (3C) 2010 - 2014
VW Polo 6R 2010 - 2014
VW Scrirocco III 2010 - 2014
VW Sharan II (7N) 2010 - 2015
VW Tiguan (5N) 2010 - 2016
VW Touran (1T) 2010 - 2015
VW T5 (7H) 2010 - 2015*
Folgende Signale werden zur Verfügung gestellt:
Zündung
Beleuchtung
Rückwärtsgang
Speedpulse
Lenkradfernbedienung
OEM Soundsystem unterstützt
OEM PDC Darstellung
OEM Klimatronik Darstellung
Pre Ignition
*Fahrzeuge mit Soundsystem > Artikel: 13-1424-26
Anschlusskabel für folgende Radiohersteller:
LFB Speedsignal Kabel > Blaupunkt/Kenwood/Pioneer 12 Pin: 42c-3414101
LFB Speedsignal Kabel > Kenwood 12 Pin: 42c-3414104
LFB Speedsignal Kabel > Alpine 12 Pin: 42c-3414105
LFB Speedsignal Kabel > Sony/Phonocar 12 Pin: 42c-3414107
LFB Speedsignal Kabel > Blaupunkt/China HU/Kenwood 12 Pin: 42c-3414124
LFB Speedsignal Kabel > JVC 3,5mm Klinke 12 Pin: 42c-3414128
LFB Speedsignal Kabel > JVC 1 Lead 12 Pin: 42c-3414140
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Herstellerdokumente / Sicherheitshinweise
Allgemeine ACV-Hinweise zu Anschlusskomponenten. Bitte die Hinweise für den jeweiligen Bauteiltyp und die tatsächlich enthaltenen Komponenten beachten; nicht jedes Dokument betrifft jeden Artikel.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Lenkradfernbedienungsadapter
Montage, Verwendung und Lagerung
- Unsachgemäße Installation oder fehlerhafte Stromversorgung kann elektrische Gefahren und Funktionsstörungen verursachen.
- Nach Herstelleranweisung installieren. Kabel vor Beschädigungen schützen und alle Anschlüsse korrekt und fest verbinden.
- Beschädigte Teile können mechanische Verletzungen verursachen. Vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
Entsorgung
Lenkradfernbedienungsadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
