10" Kit passend für Skoda/VW Fahrzeuge 40Pin i-dapter/Antenne
Artikelnummer: 691320-130-1
Artikelmerkmale
| Artikelnummer | 691320-130-1 |
|---|---|
| EAN | 4026724679045 |
| Anschluss | 40 Pin Quadlock VAG Stecker, OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel, OEM Antenne Fakra(f) > DIN(m) |
| Farbe | schwarz |
| Einbauausschnitt Radiodisplay | 230mm/220mm x 130mm |
| Belastbarkeit Ausgänge | 250 mA max. |
| Fahrzeugmarke | Škoda, Volkswagen |
| Fahrzeugmodell | Octavia, Rapid, Roomster, Superb, Yeti, Caravelle, CC, Eos, Golf VI, Golf VI Plus, Multivan, Passat B7, Polo V, Scirocco III, Sharan II, T5 Transporter, Tiguan I, Touran |
| Kompatibel mit | Škoda, Volkswagen |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 691320-130-1 |
| Produktart | Radioeinbauset |
| Anzahl der Kontakte | 40 |
Wichtige Fahrzeug- und Ausstattungsbedingungen
Die Zuordnung setzt die nachfolgend genannten Bedingungen voraus. Hinweise zu anderen Artikelnummern bezeichnen Alternativen oder zusätzlich benötigtes Zubehör.
CAN Bus
Anschluss: 40 Pin Quadlock VAG Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(f) > DIN(m)
blau: +12V Antennenremote
Fahrzeuge Skoda:
Skoda OEM Radioblende erforderlich*/**/***/****
Fahrzeuge VW T5 / Caravelle / Multivan:
mit Golf V/VI Style Gerät
ohne rechteckigem OEM Gerät
Fahrzeuge mit weißem OEM FIS Menüanzeige Kombiinstrument
Fahrzeuge mit / ohne OEM Soundsystem
Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
Anschluss i-dapter :
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang
Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:
Lenkradfernbedienung Track vor drücken und halten
Alternativ mit Artikel: 43x-remote
Fahrzeuge ohne Lenkradfernbedienung erforderliches Zubehör:
i-dapter Zubehör Fernbedienung > Artikel: 43x-remote
Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
Verlassen der Anzeige > über Fahrzeug PDC-Taste
+12V Rückfahrsignal wird ab 3 km/h abgeschaltet
Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:
Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss
Fahrzeuge VW Caravelle / VW Multivan / VW T5 OEM Soundsystem:
Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26
10" Tablet-Geräte mit trapezförmigem Monitor
10" Modular-Geräte mit trapezförmigem Monitor und Silverbox
Gerätemontag mit individuellem Zubehör
Displaymontage mit individuellem Zubehör
Radioblende mit geeigneten Mitteln zusätzlich im Radioschacht fixieren
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
*Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig***Skoda OEM Blende > Skoda Artikelnummer: 5JA858 415 9B9
***Fahrzeuge mit Amundsen / Columbus OEM Navigation
***Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: 3TO8580691QB
****Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB
Vollständige Produktangaben und Einbauhinweise
Radioblende 10 Zoll und Radioanschlusskit i-dapter VW
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.
Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock VAG Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(f) > DIN(m)
blau: +12V Antennenremote
Fahrzeuge Skoda:
Skoda OEM Radioblende erforderlich*/**/***/****
Fahrzeuge VW T5 / Caravelle / Multivan:
mit Golf V/VI Style Gerät
ohne rechteckigem OEM Gerät
Fahrzeuge mit weißem OEM FIS Menüanzeige Kombiinstrument
Fahrzeuge mit / ohne OEM Soundsystem
Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
Anschluss i-dapter :
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang
Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:
Lenkradfernbedienung Track vor drücken und halten
Alternativ mit Artikel: 43x-remote
Fahrzeuge ohne Lenkradfernbedienung erforderliches Zubehör:
i-dapter Zubehör Fernbedienung > Artikel: 43x-remote
Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
Verlassen der Anzeige > über Fahrzeug PDC-Taste
+12V Rückfahrsignal wird ab 3 km/h abgeschaltet
Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:
Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss
Fahrzeuge VW Caravelle / VW Multivan / VW T5 OEM Soundsystem:
Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26
10" Tablet-Geräte mit trapezförmigem Monitor
10" Modular-Geräte mit trapezförmigem Monitor und Silverbox
Gerätemontag mit individuellem Zubehör
Displaymontage mit individuellem Zubehör
Radioblende mit geeigneten Mitteln zusätzlich im Radioschacht fixieren
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Skoda
Skoda Octavia (1Z) 01/2009 - 03/2013*
Skoda Rapid (NH) 10/2012 - 04/2015***
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013***
Skoda Yeti (5L) 08/2009 - 10/2013****
VW
VW Caravelle (7H) 09/2009 - 05/2015
VW CC (3C/35) 02/2012 - 08/2016
VW Eos (1F) 10/2010 - 04/2015
VW Golf VI (1K) 11/2008 - 12/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI (1K) 06/2011 - 07/2016
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Multivan (7H) 09/2009 - 05/2015
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW T5 Transporter (7H) 09/2009 - 05/2015
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touran (1T) 08/2010 - 04/2015
Farbe: schwarz
Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
Visualisierung Klimatronik
Visualisierung optische PDC unterstützt
OEM Soundsystem Einstellungen unterstützt
*Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig***Skoda OEM Blende > Skoda Artikelnummer: 5JA858 415 9B9
***Fahrzeuge mit Amundsen / Columbus OEM Navigation
***Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: 3TO8580691QB
****Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB

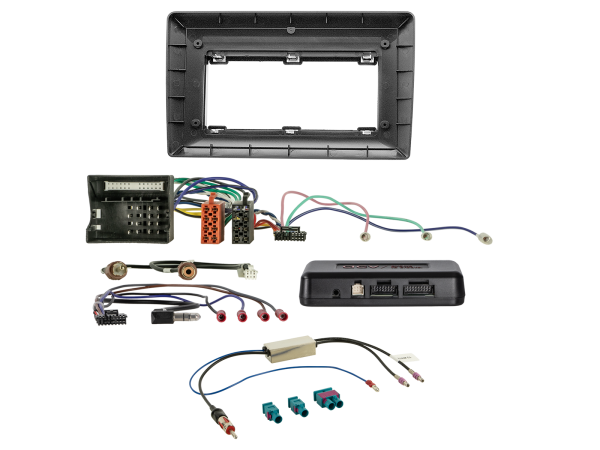

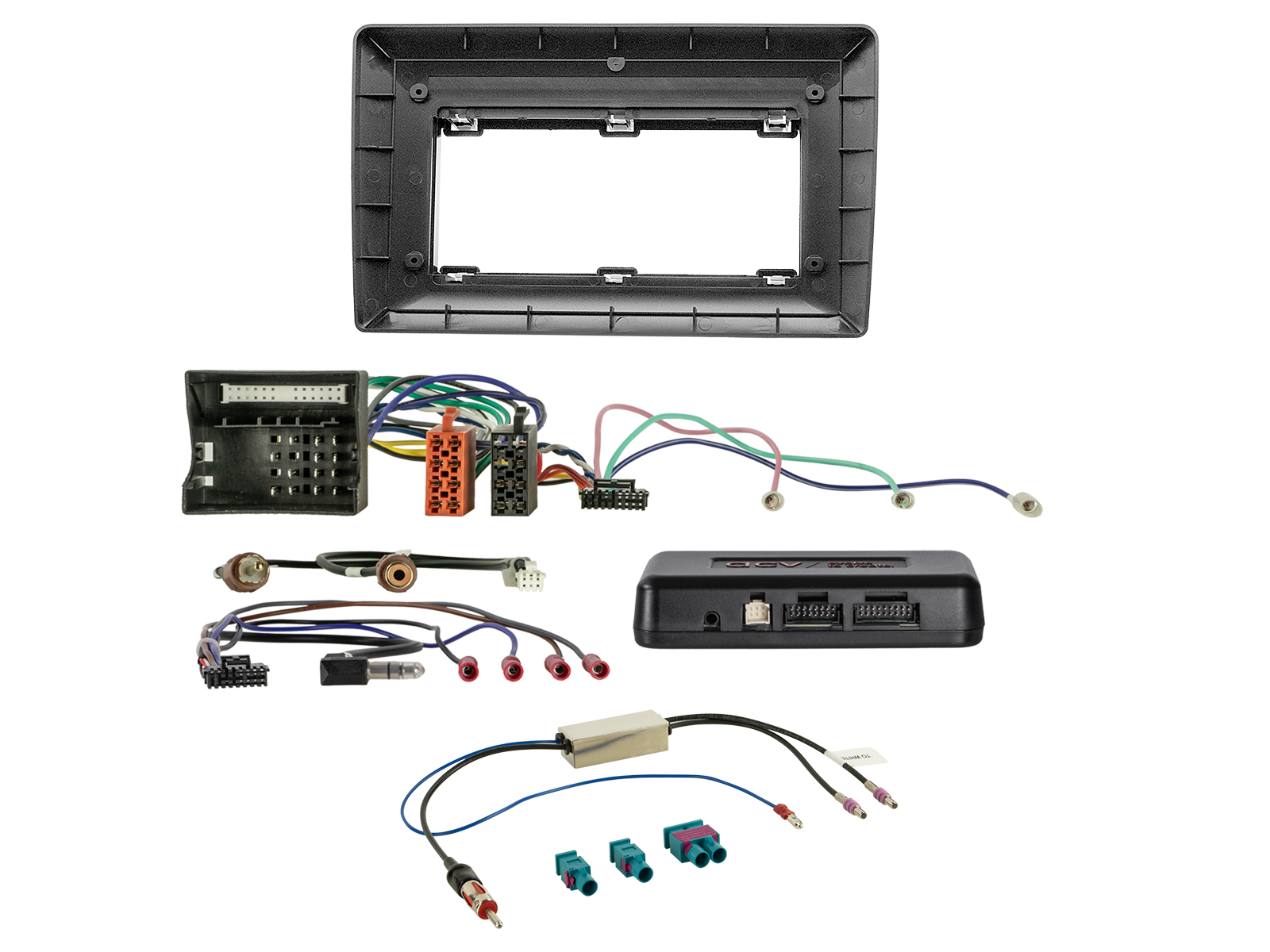

Lieferumfang:
10" Radioblende Seat/Skoda/VW diverse Fahrzeuge > Artikel: 381320-130-1
i-dapter Skoda/VW Fahrzeuge 40Pin Quadlock Multilead > Artikel: 43xvw01
Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0
Optional:
10" Radioblende Zubehör 10">9" Display Reduzierung > Artikel: 271000-40
10" Radioblende Zubehör 10">7" Display Reduzierung > Artikel: 271000-41
Rückfahrkamera Interface Seat/Skoda/VW OEM HIGH > Artikel: 771324-1032
Rückfahrkamera Interface Seat/Skoda/VW OEM LOW > Artikel: 771324-1036
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
4: Funktionsprobe Nachrüstgerät und Fahrzeug
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
