9" Kit passend für Mercedes Fahrzeuge ISO/Mini-ISO/Quadlock
Artikelnummer: 691190-90-1
Artikelmerkmale
| Artikelnummer | 691190-90-1 |
|---|---|
| EAN | 4026724678932 |
| Anschluss | 40 Pin Quadlock Mercedes Stecker, ISO, OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel, OEM Antenne Fakra(f) > DIN(m), OEM Antenne ISO(m) > DIN(m) |
| Farbe | schwarz |
| Einbauausschnitt Radiodisplay | 230mm/220mm x 130mm |
| Belastbarkeit Ausgänge | 250 mA max. |
| Fahrzeugmarke | Mercedes-Benz |
| Fahrzeugmodell | A-Klasse, B-Klasse, Vito/Viano |
| Kompatibel mit | Mercedes-Benz |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 691190-90-1 |
| Produktart | Radioeinbauset |
Wichtige Fahrzeug- und Ausstattungsbedingungen
Die Zuordnung setzt die nachfolgend genannten Bedingungen voraus. Hinweise zu anderen Artikelnummern bezeichnen Alternativen oder zusätzlich benötigtes Zubehör.
CAN Bus
Anschluss: 40 Pin Quadlock Mercedes Stecker
Anschluss: ISO
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(f) > DIN(m)
Anschluss: OEM Antenne ISO(m) > DIN(m)
Fahrzeuge Mercedes mit 1-DIN Audio 5 OEM Gerät
Fahrzeuge Mercedes mit 2-DIN Audio 20 OEM Gerät
Fahrzeuge Mercedes mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation:
Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
Fahrzeuge mit Radiovorbereitung CAN Bus Anschluss und ISO Stecker Belegung vor Installation durch messen mit OEM Gerät prüfen:
Fehlanschluss beschädigt das Interface
Fahrzeuge ohne ISO Stecker Belegung:
Pin 7: +12V Zündungsstrom Klemme 15
Pin 6: +12V Beleuchtung Klemme 58
CAN Bus Anschluss:
Innenraum-CAN Bus Verteiler im Fußraum des Fahrzeugs
CAN Bus blau/CAN High <> weiß/CAN Low alternativ > Klimatronik verdrillt rot/braun CAN High <> brown CAN Low
9" Tablet-Geräte mit trapezförmigem Monitor
9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
Gerätemontage mit individuellem Zubehör
Displaymontage mit individuellem Zubehör
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
*Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 169 680 32 39 7 / Fahrzeugausstattung beachten
**Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 639 680 04 07 / Fahrzeugausstattung beachten
**Fahrzeuge mit Radiovorbereitung Geräteträger > OEM Mercedes Artikelnummer: A 639 689 1031
Vollständige Produktangaben und Einbauhinweise
Radioblende 9 Zoll und Radioanschlusskit Lenkradfernbedienung Mercedes
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.
Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock Mercedes Stecker
Anschluss: ISO
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(f) > DIN(m)
Anschluss: OEM Antenne ISO(m) > DIN(m)
Fahrzeuge Mercedes mit 1-DIN Audio 5 OEM Gerät
Fahrzeuge Mercedes mit 2-DIN Audio 20 OEM Gerät
Fahrzeuge Mercedes mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation:
Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
Fahrzeuge mit Radiovorbereitung CAN Bus Anschluss und ISO Stecker Belegung vor Installation durch messen mit OEM Gerät prüfen:
Fehlanschluss beschädigt das Interface
Fahrzeuge ohne ISO Stecker Belegung:
Pin 7: +12V Zündungsstrom Klemme 15
Pin 6: +12V Beleuchtung Klemme 58
CAN Bus Anschluss:
Innenraum-CAN Bus Verteiler im Fußraum des Fahrzeugs
CAN Bus blau/CAN High <> weiß/CAN Low alternativ > Klimatronik verdrillt rot/braun CAN High <> brown CAN Low
9" Tablet-Geräte mit trapezförmigem Monitor
9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
Gerätemontage mit individuellem Zubehör
Displaymontage mit individuellem Zubehör
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008*
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012*
Mercedes B-Klasse (T245) 07/2005 - 04/2008*
Mercedes B-Klasse (T245) 04/2008 - 09/2011*
Mercedes Vito/Viano (W639) 04/2006 - 08/2010**
Mercedes Vito/Viano (W639) 09/2010 - 03/2014**
Farbe: schwarz
Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
*Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 169 680 32 39 7 / Fahrzeugausstattung beachten
**Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 639 680 04 07 / Fahrzeugausstattung beachten
**Fahrzeuge mit Radiovorbereitung Geräteträger > OEM Mercedes Artikelnummer: A 639 689 1031

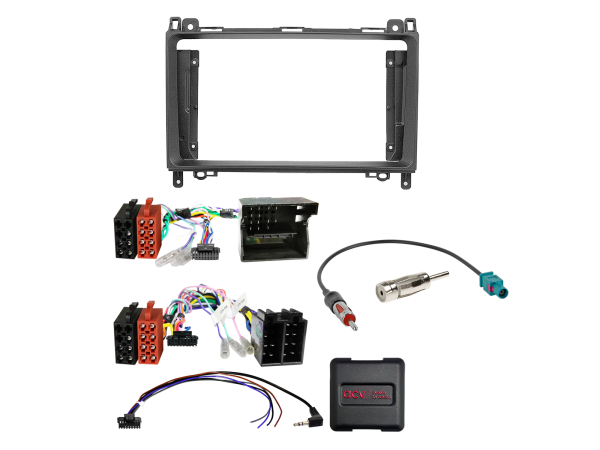

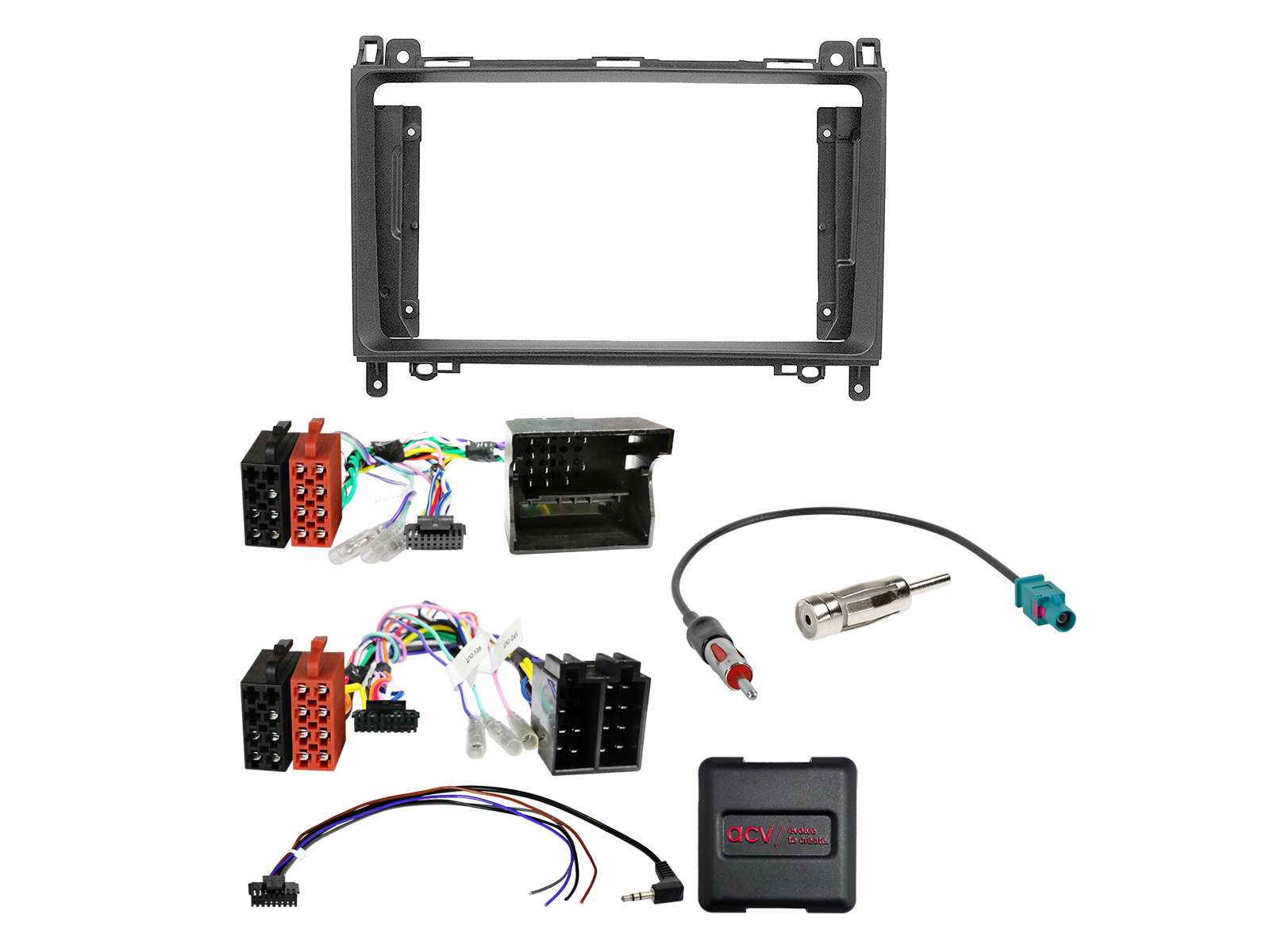

Lieferumfang:
9" Radioblende Mercedes diverse Fahrzeuge schwarz > Artikel: 381190-90-1
LFB Mercedes/Smart/VW ISO/40Pin Quadlock Multilead lose > Artikel: 42xmc00c-0
Antennenadapter Fakra Z(m)>DIN(m) passiv LEONI/ROKA lose > Artikel: 1524-01-1-0
Antennenadapter ISO(f)>DIN(m) lose > Artikel: 1500-00-0
Optional:
9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
4: Funktionsprobe Nachrüstgerät und Fahrzeug
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Herstellerdokumente / Sicherheitshinweise
Allgemeine ACV-Hinweise zu Anschlusskomponenten. Bitte die Hinweise für den jeweiligen Bauteiltyp und die tatsächlich enthaltenen Komponenten beachten; nicht jedes Dokument betrifft jeden Artikel.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Radioblenden und Einbaurahmen / Montage- und Installationsmaterial / Kabel und Anschlussadapter
Montage, Verwendung und Lagerung
- Bei der Montage auf scharfe Kanten und gebrochene Teile achten; es besteht Verletzungsgefahr. Beschädigte Teile nicht verwenden.
- Vorsichtig montieren, damit Blende und Armaturenbrett nicht beschädigt werden. Mechanische Belastungen während des Einbaus vermeiden.
- Trocken sowie vor Feuchtigkeit, extremen Temperaturen und direkter Sonneneinstrahlung geschützt lagern.
- Scharfe Kanten, spitze Teile und beschädigte Komponenten können Schnittverletzungen verursachen. Teile vor Einbau oder Verwendung auf Schäden prüfen.
- Werkzeuge und Installationsmaterial sicher und nach den Herstelleranweisungen verwenden. Fehlerhafte Teile können die Funktion des Fahrzeugsystems beeinträchtigen.
- Kühl, trocken und geschützt lagern; Werkzeuge und Bauteile sicher aufbewahren.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
Entsorgung
Kunststoff- und Metallteile gemäß den örtlichen Recyclingvorgaben entsorgen. Nach ACV-Herstellerhinweis nicht im normalen Hausmüll entsorgen.
Metall-, Kunststoff- und gegebenenfalls elektronische Bestandteile getrennt und nach den örtlichen Entsorgungsvorgaben abgeben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
