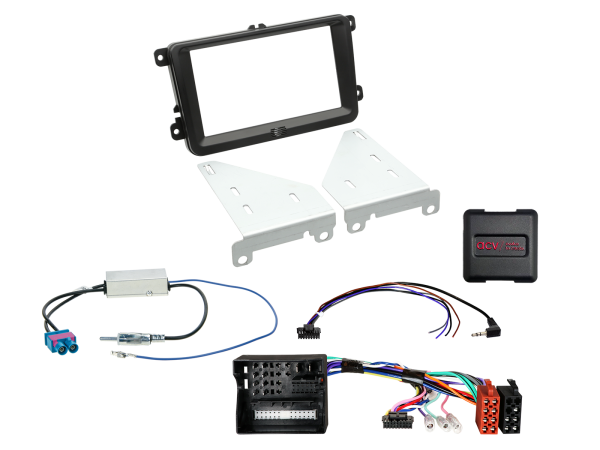

2-DIN-Set passend für Seat Alhambra/VW Amarok/Beetle/Caddy/Sharan/T6
Artikelnummer: 621320-30-1
Artikelmerkmale
| Artikelnummer | 621320-30-1 |
|---|---|
| EAN | 4026724673760 |
| Anschluss | 52 Pin VAG Quadlock Stecker, Lenkradfernbedienung > 3,5mm Klinke / loses Kabel, OEM Antenne Fakra Z(m)(doppel) +12V > DIN(m) |
| Farbe | schwarz |
| Einbauausschnitt Radiodisplay | 173 mm x 98,5 mm |
| Belastbarkeit Ausgänge | 250 mA max. |
| Marke | ACV |
| Hersteller | acv GmbH |
| Herstellernummer | 621320-30-1 |
| Fahrzeugmarke | Seat, Volkswagen |
| Fahrzeugmodell | Alhambra II, Amarok, Beetle, Caddy IV, Sharan II, T6 |
| Kompatibel mit | Seat, Volkswagen |
| Produktart | Radioeinbauset |
| Einbaugröße | 2 DIN |
Wichtige Fahrzeug- und Ausstattungsbedingungen
Die Zuordnung setzt die nachfolgend genannten Bedingungen voraus. Hinweise zu anderen Artikelnummern bezeichnen Alternativen oder zusätzlich benötigtes Zubehör.
CAN Bus
Anschluss: 52 Pin VAG Quadlock Stecker
Anschluss: Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra Z(m)(doppel) +12V > DIN(m)
Speisespannung OEM Antenne vor Intsallation mit OEM Gerät prüfen:
Fahrzeuge mit +12V Speisespannung OEM Antenne
Fahrzeuge mit 8,5V Speisespannung OEM Antenne:
Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29
blau: +12V Antennenremote
Fahrzeugeinstellungen nicht unterstützt
E-Call nicht unterstützt
Fahrzeuge mit E-Call:
E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
Fahrzeuge mit Rückfahrkamera:
Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
*Fahrzeuge mit OEM Gerät inklusive CD Laufwerk
**Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB
**Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB > Artikel: 42a-1324-001
Vollständige Produktangaben und Einbauhinweise
Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Seat / VW
acv Premiumqualität
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 52 Pin VAG Quadlock Stecker
Anschluss: Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra Z(m)(doppel) +12V > DIN(m)
Speisespannung OEM Antenne vor Intsallation mit OEM Gerät prüfen:
Fahrzeuge mit +12V Speisespannung OEM Antenne
Fahrzeuge mit 8,5V Speisespannung OEM Antenne:
Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29
blau: +12V Antennenremote
Fahrzeugeinstellungen nicht unterstützt
E-Call nicht unterstützt
Fahrzeuge mit E-Call:
E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
Fahrzeuge mit Rückfahrkamera:
Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Seat
Seat Alhambra II (7N) 06/2016 - 08/2019
VW
VW Amarok (2H) 09/2016 - 07/2020*
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019**
Farbe: schwarz
Einbauausschnitt Radiodisplay: 173 mm x 98,5 mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min
Lenkradfernbedienung
*Fahrzeuge mit OEM Gerät inklusive CD Laufwerk
**Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB
**Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB > Artikel: 42a-1324-001

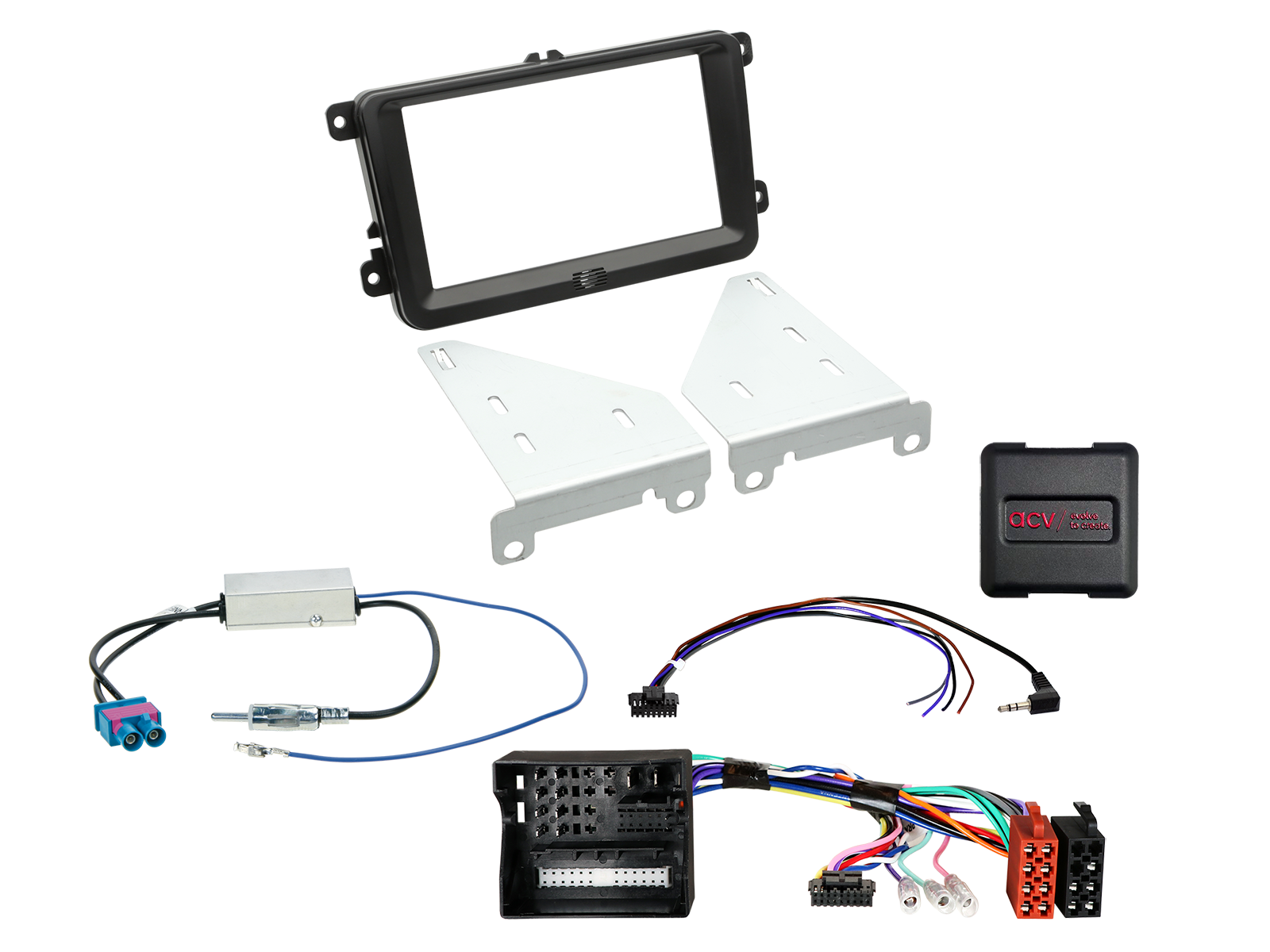

Lieferumfang:
2-DIN Radioblende Seat/Skoda/VW diverse Fahrzeuge schwarz > Artikel: 381320-30-1
LFB Seat/Skoda/VW Fahrzeuge 52Pin Quadlock Multilead lose > Artikel: 42xvw015-0
Antennenadapter Fakra(m)(doppelt)>DIN(m) 12V Phantom lose > Artikel: 1524-77-0
Optional:
Ablagefach für 2-DIN Radioblenden Schraubbefestigung > Artikel: 271000-10
Ablagefach INBAY® für 2-DIN Radioblenden Schraubbefestigung > Artikel: 241000-10-1
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Herstellerdokumente / Sicherheitshinweise
Allgemeine ACV-Hinweise zu Anschlusskomponenten. Bitte die Hinweise für den jeweiligen Bauteiltyp und die tatsächlich enthaltenen Komponenten beachten; nicht jedes Dokument betrifft jeden Artikel.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Radioblenden und Einbaurahmen / Montage- und Installationsmaterial / Kabel und Anschlussadapter
Montage, Verwendung und Lagerung
- Bei der Montage auf scharfe Kanten und gebrochene Teile achten; es besteht Verletzungsgefahr. Beschädigte Teile nicht verwenden.
- Vorsichtig montieren, damit Blende und Armaturenbrett nicht beschädigt werden. Mechanische Belastungen während des Einbaus vermeiden.
- Trocken sowie vor Feuchtigkeit, extremen Temperaturen und direkter Sonneneinstrahlung geschützt lagern.
- Scharfe Kanten, spitze Teile und beschädigte Komponenten können Schnittverletzungen verursachen. Teile vor Einbau oder Verwendung auf Schäden prüfen.
- Werkzeuge und Installationsmaterial sicher und nach den Herstelleranweisungen verwenden. Fehlerhafte Teile können die Funktion des Fahrzeugsystems beeinträchtigen.
- Kühl, trocken und geschützt lagern; Werkzeuge und Bauteile sicher aufbewahren.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
Entsorgung
Kunststoff- und Metallteile gemäß den örtlichen Recyclingvorgaben entsorgen. Nach ACV-Herstellerhinweis nicht im normalen Hausmüll entsorgen.
Metall-, Kunststoff- und gegebenenfalls elektronische Bestandteile getrennt und nach den örtlichen Entsorgungsvorgaben abgeben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
