2-DIN Kit passend für Ford Custom 2012-2016 Euro5 Phönixsilber LFB
Artikelnummer: 621114-26-1
Artikelmerkmale
| Artikelnummer | 621114-26-1 |
|---|---|
| EAN | 4026724344523 |
| Anschluss | 24 Pin Ford Stecker, OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel, OEM Antenne Fakra(m) > DIN(m), AMP Displaystecker > OEM Display, OEM Displaystecker > Interface, OEM AUX > Cinch(m) rot/weiß |
| Farbe | Phönixsilber |
| Einbauausschnitt Radiodisplay | 172mm x 98,5mm |
| Belastbarkeit Ausgänge | 250 mA max. |
| Marke | ACV |
| Hersteller | acv GmbH |
| Herstellernummer | 621114-26-1 |
| Fahrzeugmarke | Ford |
| Fahrzeugmodell | Transit Custom, Transit Tourneo Custom |
| Kompatibel mit | Ford |
| Produktart | Radioeinbauset |
| Einbaugröße | 2 DIN |
Wichtige Fahrzeug- und Ausstattungsbedingungen
Die Zuordnung setzt die nachfolgend genannten Bedingungen voraus. Hinweise zu anderen Artikelnummern bezeichnen Alternativen oder zusätzlich benötigtes Zubehör.
CAN Bus
Anschluss: 24 Pin Ford Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m) > DIN(m)
Anschluss: AMP Displaystecker > OEM Display
Anschluss: OEM Displaystecker > Interface
Anschluss: OEM AUX > Cinch(m) rot/weiß
Fahrzeuge mit Euro5 Abgasnorm
Fahrzeuge mit Lenkrad OK und/oder Sprachfunktionstaste
Fahrzeuge mit OEM Display*
Fahrzeuge mit CD-Spieler unter dem Monitor
Fahrzeuge mit SYNC > SYNC Funktion nicht unterstützt
Fahrzeuge mit OEM Navigation > Interfacefunktion zum Teil nicht kompatibel
Fahrzeuge ohne OEM 7" Touchscreen Monitor
SYNC Funktionen und BT vor Montage deaktivieren:
SYNC Funktion Notruf wird mit der BT Funktion deaktiviert
Vermeidung von Fehlfunktionen bei Display-Fahrzeugeinstellungen:
Nachrüstgerät ausschalten
Sprachwahltaste maximal 2 Sekunden drücken um das Einstellungsmenü aufzurufen
Einstellungen nur wie in der BDA beschrieben vornehmen
Im Falle von Fehlfunktionen im Einstellmodus:
Nach CAN Bus Ruhe erneut einstellen
Radioblenden Zubehör je nach OEM Gerät:
Ford Warnblinkschalter/Zentralverriegelungsschalter > Artikel: 261114-02
Ford Airbag Kontrollleuchte > Artikel: 261114-03
Ford Kartenhalter > Artikel: 261114-04
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Vollständige Produktangaben und Einbauhinweise
Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Ford
acv Premiumqualität
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 24 Pin Ford Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m) > DIN(m)
Anschluss: AMP Displaystecker > OEM Display
Anschluss: OEM Displaystecker > Interface
Anschluss: OEM AUX > Cinch(m) rot/weiß
Fahrzeuge mit Euro5 Abgasnorm
Fahrzeuge mit Lenkrad OK und/oder Sprachfunktionstaste
Fahrzeuge mit OEM Display*
Fahrzeuge mit CD-Spieler unter dem Monitor
Fahrzeuge mit SYNC > SYNC Funktion nicht unterstützt
Fahrzeuge mit OEM Navigation > Interfacefunktion zum Teil nicht kompatibel
Fahrzeuge ohne OEM 7" Touchscreen Monitor
SYNC Funktionen und BT vor Montage deaktivieren:
SYNC Funktion Notruf wird mit der BT Funktion deaktiviert
Vermeidung von Fehlfunktionen bei Display-Fahrzeugeinstellungen:
Nachrüstgerät ausschalten
Sprachwahltaste maximal 2 Sekunden drücken um das Einstellungsmenü aufzurufen
Einstellungen nur wie in der BDA beschrieben vornehmen
Im Falle von Fehlfunktionen im Einstellmodus:
Nach CAN Bus Ruhe erneut einstellen
Radioblenden Zubehör je nach OEM Gerät:
Ford Warnblinkschalter/Zentralverriegelungsschalter > Artikel: 261114-02
Ford Airbag Kontrollleuchte > Artikel: 261114-03
Ford Kartenhalter > Artikel: 261114-04
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016
Farbe: Phönixsilber
Einbauausschnitt Radiodisplay: 172mm x 98,5mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min
Lenkradfernbedienung
PDC hinten unterstützt
Warntöne unterstützt
Fahrzeugeinstellungen unterstützt

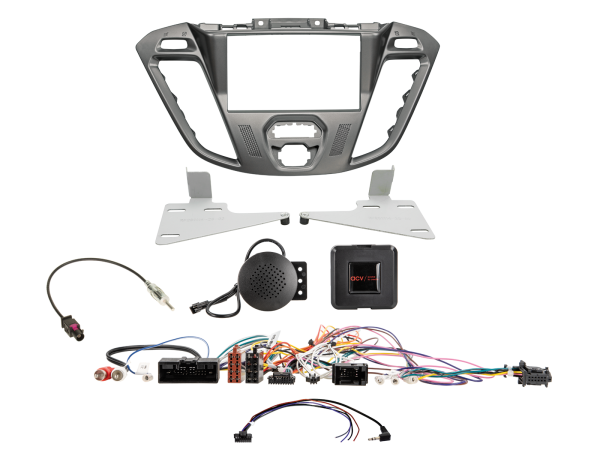

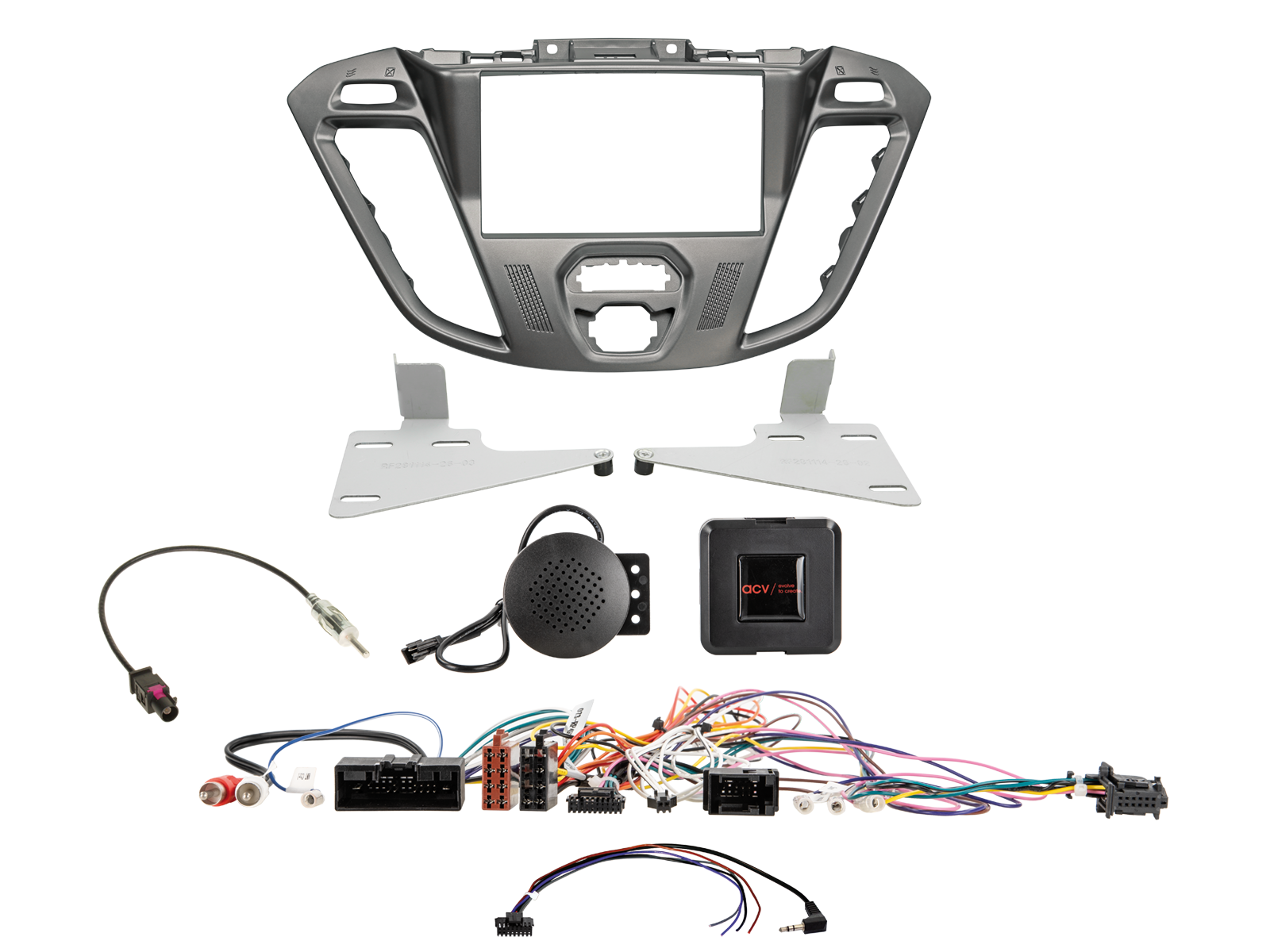

Lieferumfang:
2-DIN Radioblende Ford Custom 2012-2018 Phönixsilber > Artikel: 381114-26-1
LFB Ford diverse Fahrzeuge 24Pin/Display Multilead lose > 42xfo008-0
Antennenadapter Fakra A(m)>DIN(m) passiv lose> Artikel: 1520-01-0
Optional:
Ablagefach für 2-DIN Radioblenden kurze Version > Artikel: 271000-10
Ablagefach INBAY® für 2-DIN Blenden schraubbar 5W > Artikel: 241000-10-1
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
