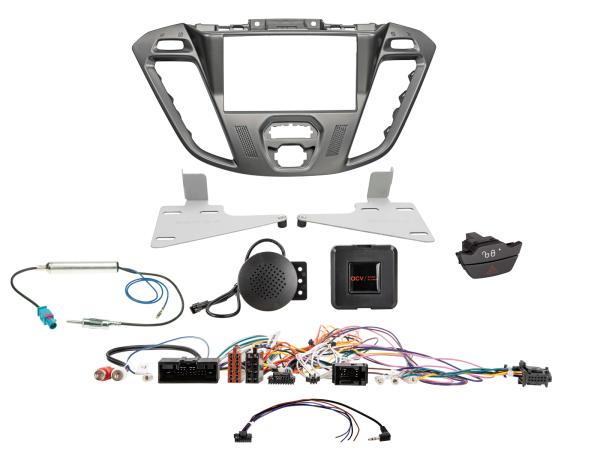

621114-26-4 2-DIN-Set passend für Ford Custom 2012-2016 Euro5 silber Schalter

Artikelmerkmale

Produktangaben und Einbauhinweise laut Hersteller

Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Ford

acv Permiumqualität

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus

Anschluss: 24 Pin Ford Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: OEM Antenne Fakra(m) > DIN(m)

Anschluss: AMP Displaystecker > OEM Display

Anschluss: OEM Displaystecker > Interface

Anschluss: OEM AUX > Cinch(m) rot/weiß

blau: +12V Antennenremote

Fahrzeuge mit Euro5 Abgasnorm

Fahrzeuge mit Lenkrad OK und/oder Sprachfunktionstaste

Fahrzeuge mit OEM Display*

Fahrzeuge mit CD-Spieler unter dem Monitor

Fahrzeuge mit SYNC > SYNC Funktion nicht unterstützt

Fahrzeuge mit OEM Navigation > Interfacefunktion zum Teil nicht kompatibel

Fahrzeuge ohne OEM 7" Touchscreen Monitor

SYNC Funktionen und BT vor Montage deaktivieren:

SYNC Funktion Notruf wird mit der BT Funktion deaktiviert

Vermeidung von Fehlfunktionen bei Display-Fahrzeugeinstellungen:

Nachrüstgerät ausschalten

Sprachwahltaste maximal 2 Sekunden drücken um das Einstellungsmenü aufzurufen

Einstellungen nur wie in der BDA beschrieben vornehmen

Im Falle von Fehlfunktionen im Einstellmodus:

Nach CAN Bus Ruhe erneut einstellen

Radioblenden Zubehör je nach OEM Gerät:

Ford Airbag Kontrollleuchte > Artikel: 261114-03

Ford Kartenhalter > Artikel: 261114-04

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016

Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016

Farbe: Phoenixsilber

Einbauausschnitt Radiodisplay: 172mm x 98,5mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15

orange: +12V Beleuchtung Klemme 58

lila/weiß: +12V Rückfahrsignal

rosa: Geschwindigkeitssignal

grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:

1 Relais Spulenwiderstand 75 Ohm min.

2 Ralais Spulenwiderstand 150 Ohm min

Lenkradfernbedienung

PDC hinten unterstützt

Warntöne unterstützt

Fahrzeugeinstellungen unterstützt

*Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts: Datumseinstellung nicht unterstützt

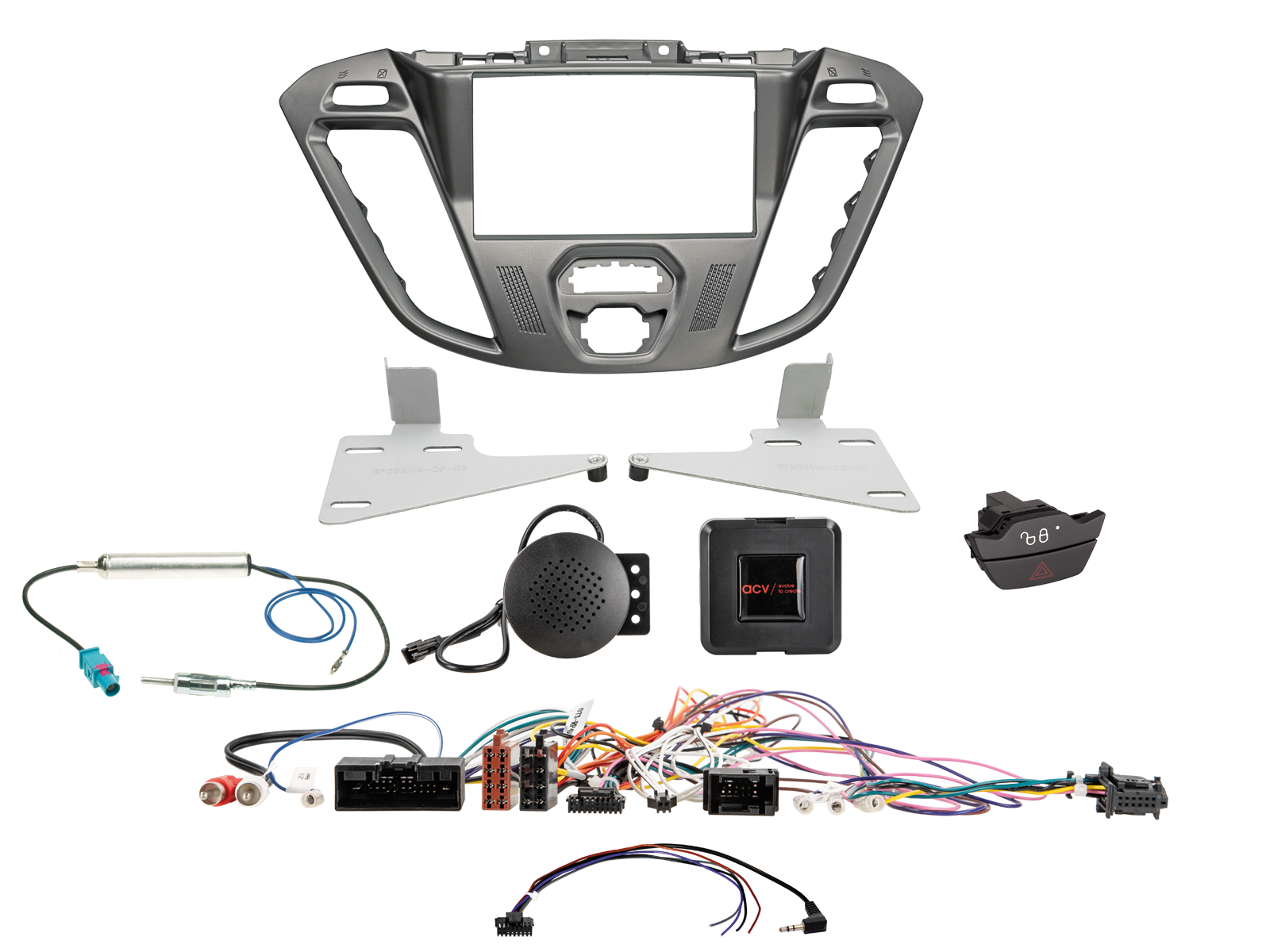

Lieferumfang:

2-DIN Radioblende Ford Custom Phoenixsilber > Artikel: 381114-26-1

LFB Ford diverse Fahrzeuge 24Pin/Display Multilead lose > 42xfo008-0

Antennenadapter Fakra(m)>DIN(m) 12V Phantom > Artikel: 1524-03-0

Ford Warnblinkschalter/Zentralverriegelungsschalter > Artikel: 261114-02-0

Optional:

Ablagefach für 2-DIN Radioblenden kurze Version > Artikel: 271000-10

Ablagefach INBAY® für 2-DIN Blenden schraubbar 5W > Artikel: 241000-10-1

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen

2: Konfiguration des Radioanschlusskabels prüfen

3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen

4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA

7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:

1: Änderungen spannungsfrei durchführen

2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
