621114-32-1 2-DIN Kit m. Fach passend für Ford Transit V363 2014-2019 LFB analog

Artikelmerkmale

Produktangaben und Einbauhinweise laut Hersteller

Radioblende 2-DIN mit Fach und Radioanschlusskit Lenkradfernbedienung Ford

Metra 99-5832G

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

analog

Anschluss: 24 Pin Ford Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: OEM Antenne Fakra(m) > DIN(m)

Radioblende für 1-DIN und 2-DIN Geräte

1-DIN Gerätemontage ohne Blechkorb ohne Gerätezierrahmen

2-DIN Gerätemontage ohne Blechkorb ohne Gerätezierrahmen

Anpassungsarbeiten im Radioeinbauschacht mit Werkstattmitteln notwendig

Anpassungsarbeiten der Radioblende mit Werkstattmitteln zur spannungsfreien Montage notwendig

Fahrzeuge ohne externes OEM Display

Fahrzeuge ohne OEM Navigation

Radioblenden Zubehör je nach OEM Gerät:

Ford Warnblinkschalter/Zentralverriegelungsschalter > Artikel: 261114-02

Ford Airbag Kontrollleuchte > Artikel: 261114-03

Ford Kartenhalter > Artikel: 261114-04

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Ford Transit (V363) (FCA/FAD) 08/2014 - 06/2019

Farbe: grau

Einbauausschnitt Radiodisplay: 173mm x 100mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

Lenkradfernbedienung

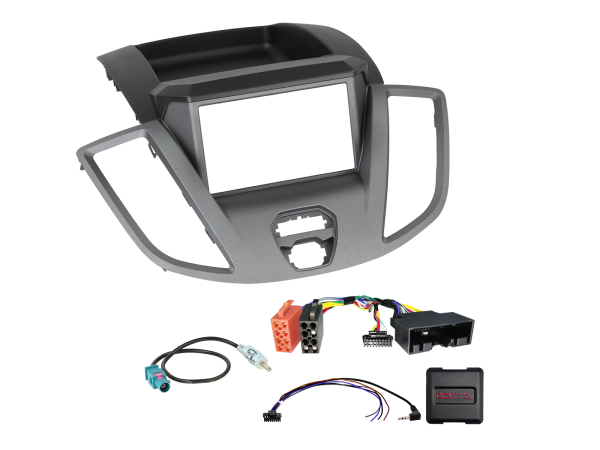

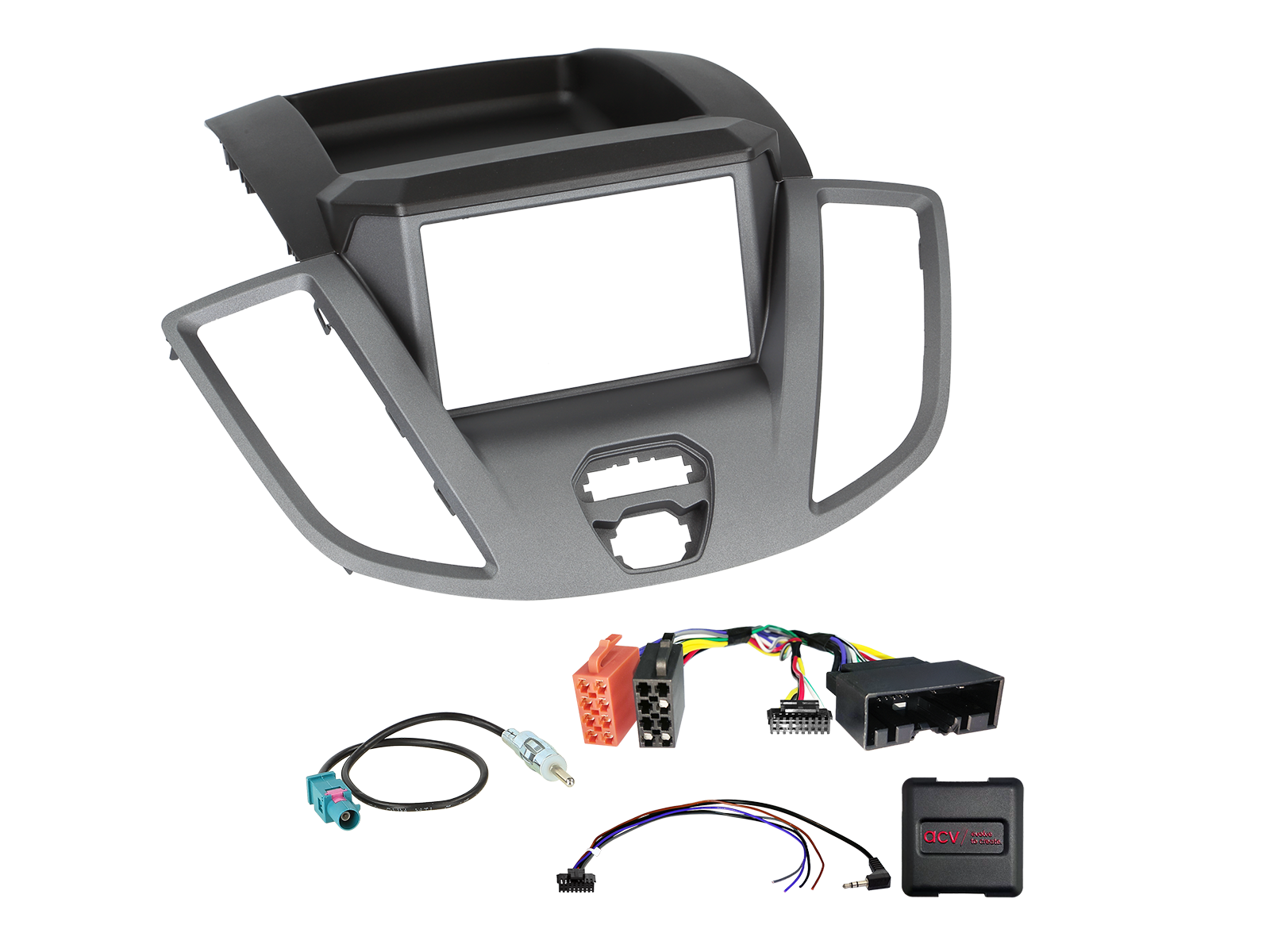

Lieferumfang:

2-DIN Radioblende mit Fach Ford Transit V363 2014-2019 > Artikel: 381114-32-1

LFB Ford Fahrzeuge 24Pin/ohne Display Multilead lose > Artikel: 42xfo015-0

Antennenadapter Fakra(m)>DIN(m) passiv > Artikel: 1524-01-0

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen

2: Konfiguration des Radioanschlusskabels prüfen

3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen

4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA

7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:

1: Änderungen spannungsfrei durchführen

2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
