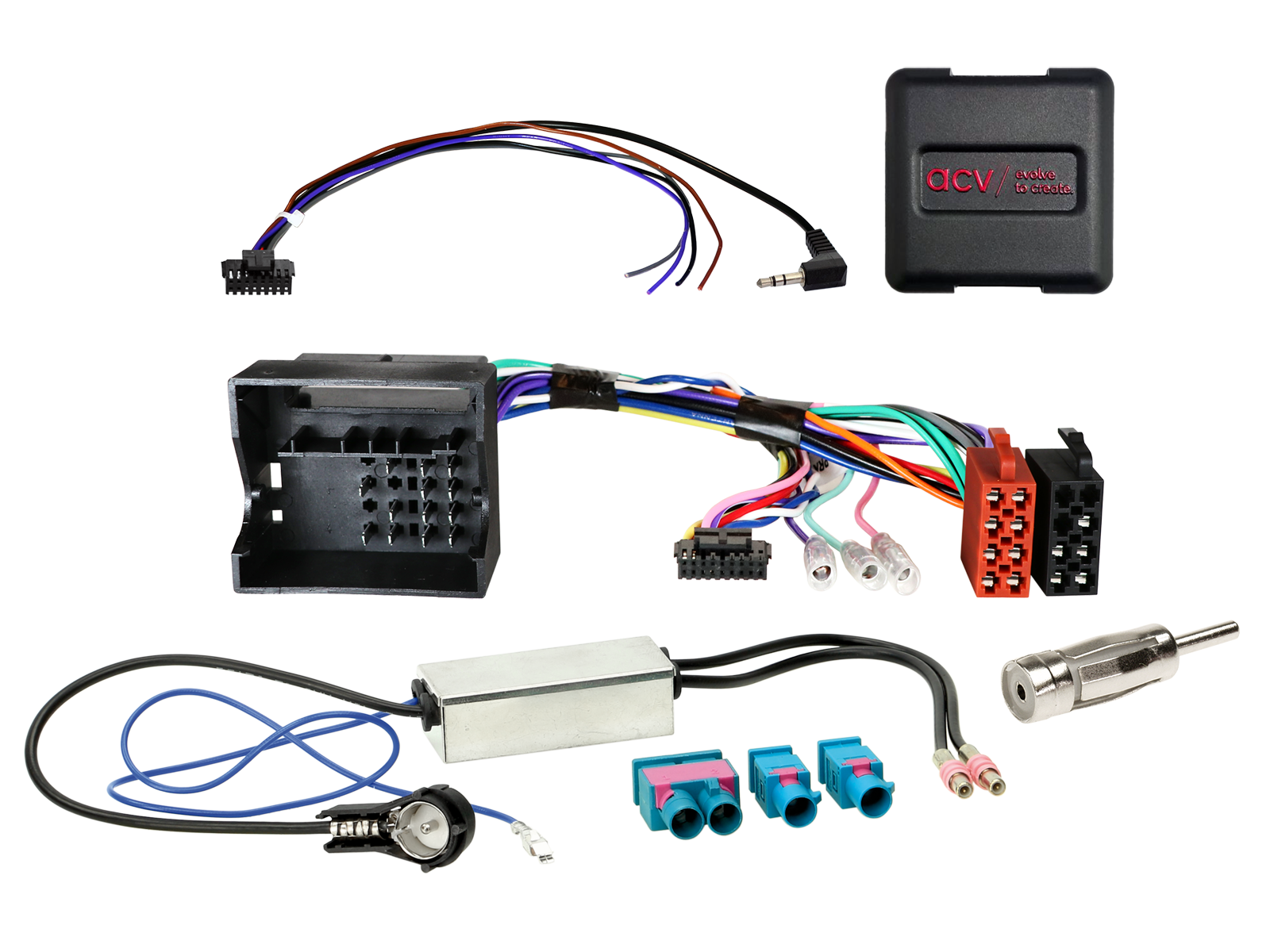

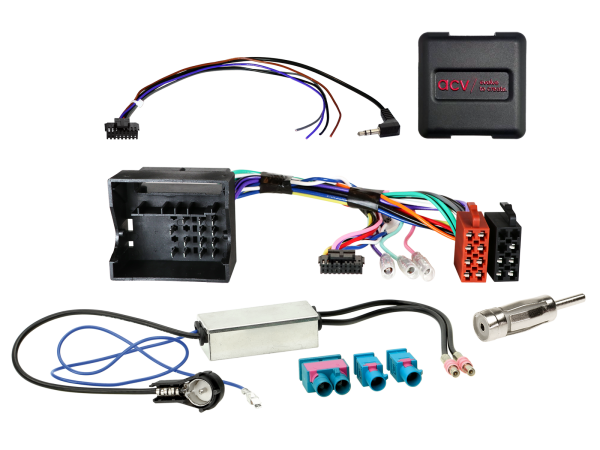

42xvw002-2 LFB passend für Seat/Skoda/VW Multilead Antenne Fakra(m)(Set)>DIN/ISO

Artikelmerkmale

Produktangaben und Einbauhinweise laut Hersteller

Lenkradfernbedienungsadapter Seat / Skoda / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock VAG Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: OEM Antenne Fakra(m)(Set) > DIN/ISO

Fahrzeuge ohne OEM Soundsystem

Fahrzeuge mit OEM Soundsystem:

LFB Audi/Seat/Skoda/VW different vehicles Quadlock > Artikel: 42a-1324-001

Fahrzeuge Seat ohne Seat Exeo (3R) 03/2009 - 05/2013

Fahrzeuge Skoda mit Bolero / Stream OEM Gerät

Fahrzeuge Skoda mit Amundson / Columbus OEM Navigation

Fahrzeuge Skoda ohne Technisat OEM Gerät

Fahrzeuge VW mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät

Fahrzeuge VW mit RNS315 / RNS510 OEM Navigation

Fahrzeuge VW ohne RCD320 OEM Gerät mit ISO Steckern

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Seat

Seat Alhambra (7N) 10/2010 - 04/2015

Seat Altea (5P) 06/2004 - 03/2009

Seat Altea (5P) 04/2009 - 07/2015

Seat Ibiza (6J) 06/2008 - 02/2012

Seat Ibiza (6J) 03/2012 - 06/2015

Seat Leon (1P) 09/2005 - 03/2009

Seat Leon (1P) 04-2009 - 11/2012

Seat Mii (AA) 12/2011 - 06/2019*

Seat Toledo (5P) 01/2005 - 10/2009

Seat Toledo (NH) 03/2013 - 05/2015

Skoda

Skoda Citigo (AA) 06/2012 - 05/2017*

Skoda Fabia (5J) 03/2007 - 04/2010

Skoda Fabia (5J) 06/2010 - 06/2014

Skoda Octavia (1Z) 06/2004 - 05/2009

Skoda Octavia (1Z) 01/2009 - 03/2013

Skoda Rapid (NH) 10/2012 - 04/2015

Skoda Roomster (5J) 09/2006 - 04/2010

Skoda Roomster (5J) 06/2010 - 02/2015

Skoda Superb (3T) 07/2008 - 05/2013

Skoda Superb (3T) 06/2013 - 05/2015

Skoda Yeti (5L) 08/2009 - 10/2013

VW

VW Amarok (2H) 03/2010 - 08/2016

VW Beetle (16) 11/2011 - 06/2016

VW Caddy III (2K) 10/2003 - 08/2010

VW Caddy III (2K) 09/2010 - 04/2015

VW Caddy IV (DU) 06/2015 - 09/2020**

VW CC (3C/35) 06/2008 - 08/2016

VW Eos (1F) 05/2006 - 10/2010

VW Eos (1F) 10/2010 - 04/2015

VW Fox (5Z) 04/2005 - 08/2011

VW Fusca (Brazil) 2005 - 2011

VW Golf V (1K) 11/2003 - 09/2008

VW Golf V (1KM) 06/2007 - 10/2009

VW Golf V Plus (1KP) 01/2005 - 02/2009

VW Golf VI (1K) 11/2008 - 09/2012

VW Golf VI (1KM) 11/2009 - 04/2013

VW Golf VI Plus (1KP) 03/2009 - 01/2014

VW Jetta III (1K5/1KM) 09/2005 - 10/2010

VW Jetta IV (162) 01/2011 - 08/2014

VW Magotan (Asia) 2005 - 2011

VW Passat B6 (3C2) 11/2005 - 07/2010

VW Passat B6 (3C5) 08/2005 - 07/2010

VW Passat B7 (3C/362) 11/2010 - 10/2014

VW Polo IV (9N) 03/2005 - 03/2009

VW Polo V (6R) 06/2009 - 01/2014

VW Scirocco III (13) 08/2008 - 04/2014

VW Sagitar (China) 2005 - 2011

VW Sharan II (7N) 08/2010 - 04/2015

VW Suran 2009 - 2015

VW Tiguan I (5N) 10/2007 - 02/2011

VW Tiguan I (5N) 06/2011 - 04/2016

VW Touareg I (7L) 11/2006 - 02/2010

VW Touran (1T) 01/2003 - 09/2006

VW Touran (1T) 11/2006 - 04/2010

VW Touran (1T) 08/2010 - 04/2015

VW UP! (AA) 12/2011 - 06/2016*

VW Vento (Mexico) 2005 - 2011

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15

orange: +12V Beleuchtung Klemme 58

lila/weiß: +12V Rückfahrsignal

rosa: Geschwindigkeitssignal

grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:

1 Relais Spulenwiderstand 75 Ohm min.

2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge ohne OEM Soundsystem

**Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen

2: Konfiguration des Radioanschlusskabels prüfen

3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen

4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA

7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:

1: Änderungen spannungsfrei durchführen

2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
