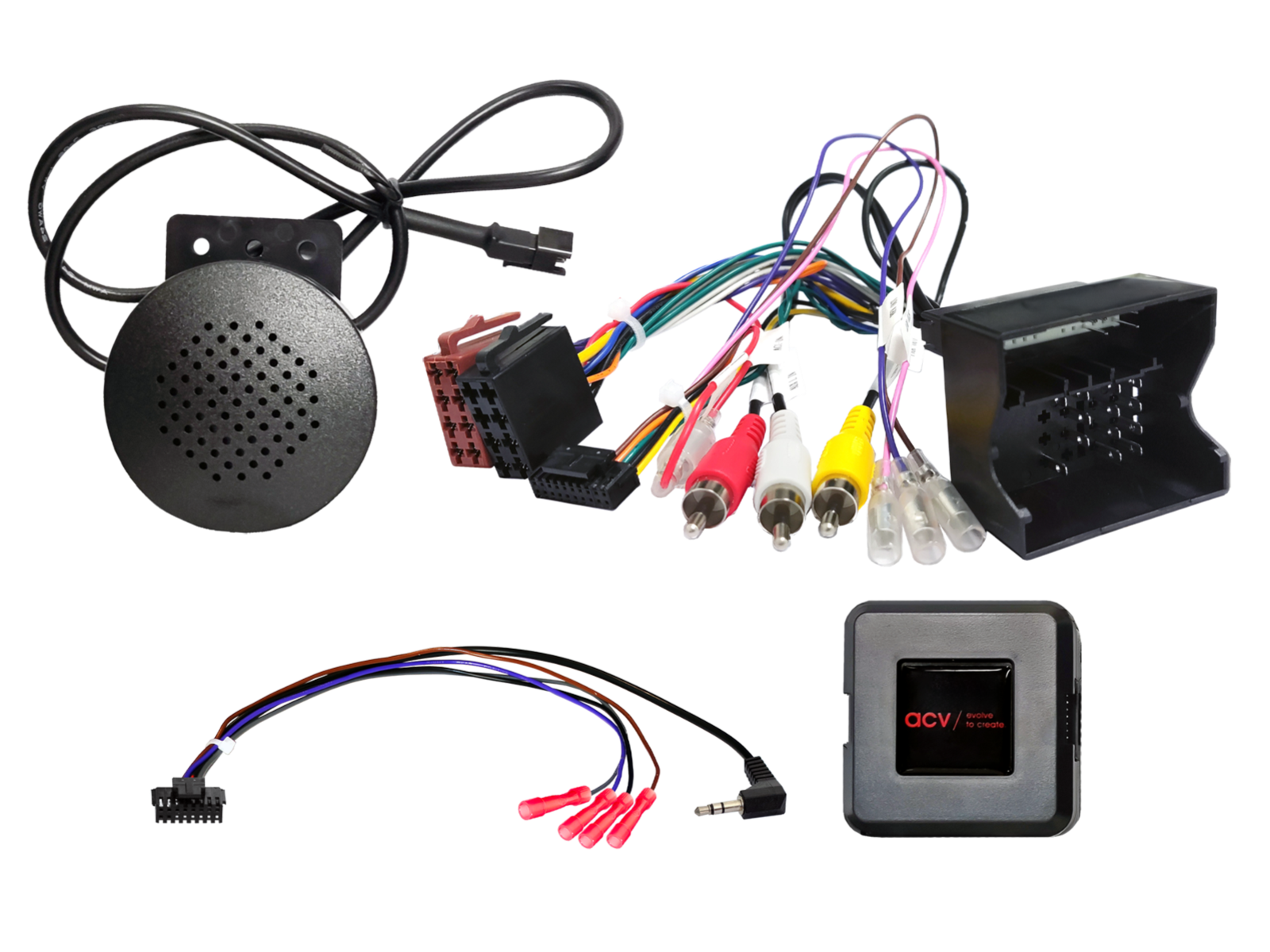

42xct008 LFB passend für Citroen/Peugeot 40Pin Quadlock Multilead PDC hinten

Artikelmerkmale

Produktangaben und Einbauhinweise laut Hersteller

Lenkradfernbedienungsadapter Citroen / Fiat / Opel / Peugeot / Toyota

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock Citroen / Peugeot Stecker

Anschluss: Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: OEM AUX > Cinch(m) rot / weiß

Anschluss: Cinch(m) gelb nicht belegt

Fahrzeuge mit Blaupunkt / Continental / Siemens VDO RD4 OEM Gerät mit Lautstärkedrehregler

Fahrzeuge mit Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf

Fahrzeuge mit PDC hinten

Fahrzeuge ohne Bosch OEM Gerät

Fahrzeuge ohne Continental RD45 OEM Gerät mit Lautstärkedrehregler

Fahrzeuge ohne Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM Navigation Fahrzeuge ohne JBL OEM Soundsystem

Fahrzeugen ohne OEM Rear Lautsprecher:

PDC Wiedergabe auf Lautsprecherausgang Rear

Kabel für Frontlautsprecher/Hecklautsprecher in den ISO Steckern tauschen

Fahrzeuge Peugeot CC:

LFB Citroen/Fiat/Peugeot/Toyota Fahrzeuge Quadlock PDC > Artikel: 42a-1041-008

Fahrzeuge mit Continental RD45 OEM Gerät mit Lautstärkedrehregler:

Fahrzeuge mit PDC Schalter:

PDC Wiedergabe muss aktiviert sein

Fahrzeuge mit ECO-Mode:

+12V Dauerstrom Klemme 30 Batterie abgesichert

Fahrzeugeinstellungen unterstützt (siehe BDA)

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Citroën

Citroën Berlingo (7) 06/2008 - 03/2012

Citroën Berlingo (7) 04/2012 - 05/2015

Citroën Berlingo (7) 06/2015 - 06/2018

Citroën C2 (J) 12/2004 - 12/2009

Citroën C3 (F) 10/2005 - 01/2010

Citroën C3 (S) 01/2010 - 01/2017

Citroën C4 (L) 11/2004 - 08/2010

Citroën C5 (D) 10/2004 - 04/2008

Citroën C8 (E) 01/2008 - 07/2012

Citroën C8 (E) 07/2012 - 06/2014

Citroën DS3 (S) 03/2010 - 07/2014

Citroen Jumpy (V) 02/2007 - 05/2016

Citroen Jumpy (V) 09/2016 - 01/2024*

Citroen Spacetourer (V) 03/2016 - 03/2024*

Fiat

Fiat Scudo (ZAF 270) 02/2007 - 07/2016

Opel

Opel Vivaro C (V) 09/2019 - 01/2024*

Opel Zafira Life V (V) 02/2019 - 01/2024*

Peugeot

Peugeot 207 (WC) 06/2006 - 06/2009

Peugeot 207 (W) 06/2009 - 07/2015

Peugeot 208 (C) 04/2012 - 04/2015

Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009

Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015

Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008

Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011

Peugeot 607 (9) 10/2004 - 04/2009

Peugeot 807 (E) 07/2002 - 02/2008

Peugeot 807 (E) 02/2008 - 06/2014

Peugeot 3008 (OU) 06/2009 - 10/2013

Peugeot 5008 (O) 10/2009 - 10/2013

Peugeot Bipper (A) 12/2007 - 12/2015

Peugeot Expert (X) 02/2007 - 08/2016

Peugeot Expert (X) 03/2016 - 04/2024**

Peugeot Partner (7) 05/2008 - 03/2012

Peugeot RCZ (4J) 04/2010 - 09/2015

Peugeot Traveller (V) 03/2016 -04/2024**

Toyota

Toyota Proace 03/2013 - 08/2016

Toyota Proace (V) 03/2016 - 04/2024*

Toyota Proace Verso (V) 03/2016 - 04/2024*

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15

orange: +12V Beleuchtung Klemme 58

lila/weiß: +12V Rückfahrsignal

rosa: Geschwindigkeitssignal

grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:

1 Relais Spulenwiderstand 75 Ohm min.

2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

PDC hinten unterstützt

Fahrzeugeinstellungen unterstützt

*Fahrzeuge mit PDC und Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf

**Fahrzeugeinstellungen nicht unterstützt

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen

2: Konfiguration des Radioanschlusskabels prüfen

3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen

4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA

7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:

1: Änderungen spannungsfrei durchführen

2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
