LFB passend für Nissan Navara 2016-2019 20Pin/32Pin Kamera
Artikelnummer: 42sns026
Artikelmerkmale
| Artikelnummer | 42sns026 |
|---|---|
| EAN | 4026724424386 |
| Anschluss | 20 Pin / 32 Pin Nissan Stecker, OEM AUX > Cinch(m) rot/weiß, OEM USB > USB-A, OEM Spiegelkamera > Y-Kabel, OEM 360° Spiegelkamerasystem > Cinch(m) gelb |
| Fahrzeugmarke | Nissan |
| Fahrzeugmodell | Navara, Terra |
| Kompatibel mit | Nissan |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 42sns026 |
| Produktart | Lenkradfernbedienungsinterface |
Produktangaben und Einbauhinweise laut Hersteller
Lenkradfernbedienungsadapter Nissan
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

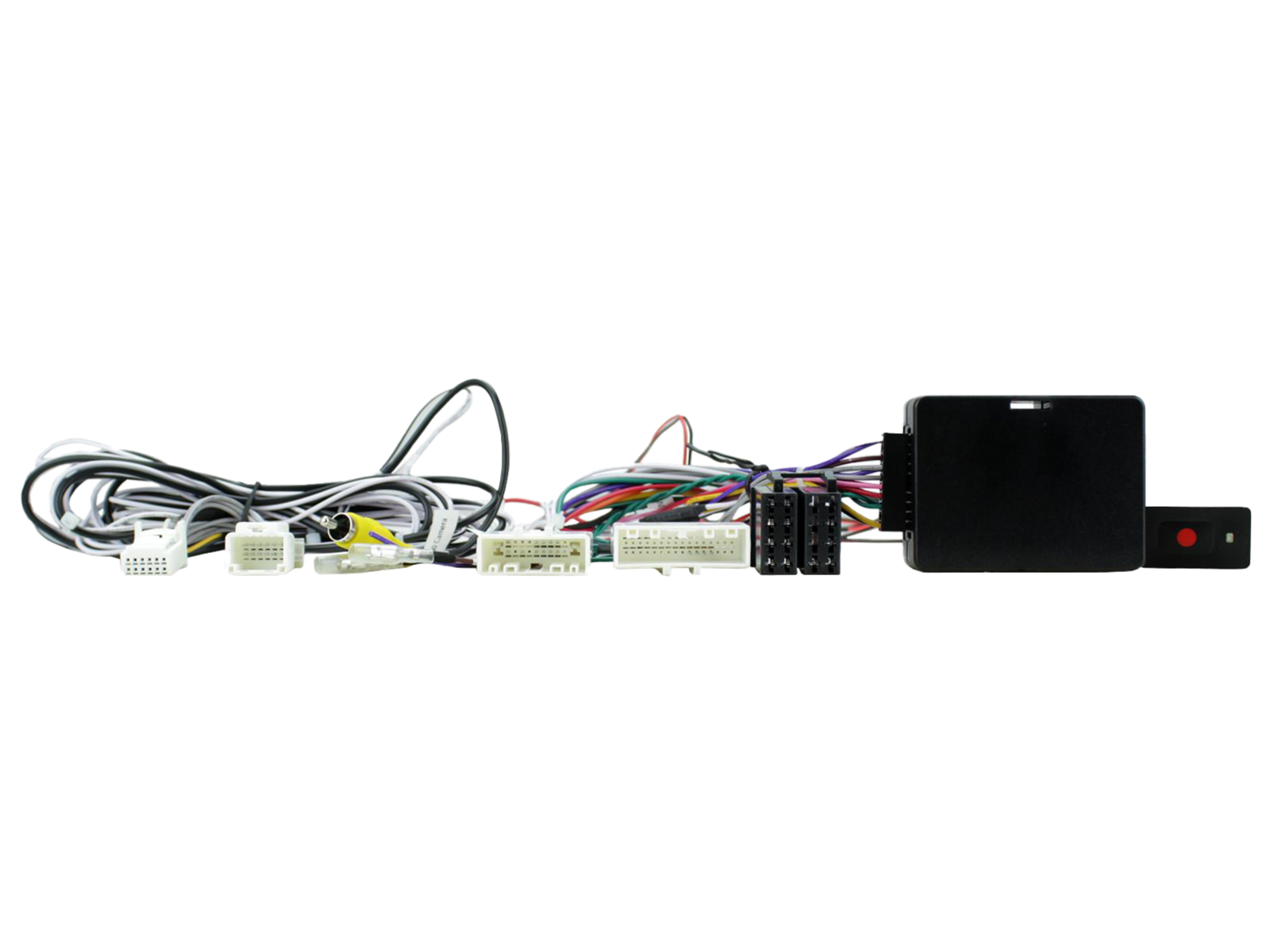

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 20 Pin / 32 Pin Nissan Stecker
Anschluss: OEM AUX > Cinch(m) rot/weiß
Anschluss: OEM USB > USB-A
Anschluss: OEM Spiegelkamera > Y-Kabel
Anschluss: OEM 360° Spiegelkamerasystem > Cinch(m) gelb
Anschluss Kamerasystem am Rückfahrspiegel
Fahrzeuge Modellausstattung N-Connecta mit Spiegelkamera
Fahrzeuge Modellausstattung Tekna mit 360° Spiegelkamerasystem
Fahrzeuge ohne Kameradarstellung im OEM Gerät
Datum/Uhrzeit Einstellungen > FIS in AUX Stellung
FIS-Reset Werkseinstellungen und Neukonfiguration bei fehlendem AUX Menüpunkt erforderlich:
Track vor / Track zurück > Funktion kann vertauscht sein
Für folgende Fahrzeuge geeignet:
Nissan Navara (D231) 01/2016 - 07/2019
Nissan Terra 04/2018 - 2023
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückwärtssignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Gesamtausgänge: 100 mA max.
Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.
Datum/Uhrzeitet Enstellungen unterstützt
360° OEM Kamerasystem unterstützt
Anschlusskabel für folgende Radiohersteller:
LFB Kabel 42s/acv > Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead
