621094-36-1 2-DIN-Set passend für Fiat 500(ZAF 312) 07/2015-08/2024 i-dapter

Artikelmerkmale

Wichtige fahrzeug- und ausstattungsabhängige Hinweise

*Fahrzeuge mit Uconnect 7" OEM Navigation > Fiat OEM Ersatzteil Uconnect 5" OEM Gerät erforderlich

Produktangaben und Einbauhinweise laut Hersteller

Radioblende 2-DIN und Radioanschlusskit i-dapter Fiat

acv Premium Qualität

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung.

Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

Fahrzeuge mit Lenkradfernbedienung

Fahrzeuge mit Speech-Sprachwahltaste

CAN Bus

Anschluss: 52 Pin Fiat Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: OEM Antenne Fakra(f) > DIN(m)

Anschluss: OEM Rückfahrkamera > Cinch(m) gelb

Anschluss: USB A Verlängerung > Softwareupdate Interface

blau: +12V Antennenremote

Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter:

lila/weiß: +12V Rückfahrsignal

Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät

Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:

Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

Einstellungen i-dapter:

Lenkradfernbedienung Track vor oder zurück drücken und halten

Abhängig der OEM Fahrzeugausstattung und Software:

Nicht alle Fahrzeugeinstellungen werden unterstützt

Nicht alle Fahrzeugfunktionen werden unterstützt

Nicht alle Fahrzeuginformationen werden visualisiert

Fernlichtassistent nicht unterstützt

Fahrassistenssystem nicht unterstützt

Start/Stop Funktion nicht einstellbar

Fahrzeuge mit Uconnect 5" OEM Continental Mopar Gerät mit großen Drehreglern und Tasten

Fahrzeuge ohne Uconnect 7" VP2R OEM Gerät mit kapazitivem Display*

Fahrzeuge ohne OEM Blende Fiat OEM Artikelnummer: 735631261 schwarz/chrom*

Fahrzeuge ohne OEM Blende xxx7" auf Blendenrückseite oben links Rückseite*

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:

rot: Pin 31 Video+

weiß: Pin 32 Video -

schwarz: Pin 33 Schirmung

Dippschaltereinstellungen für das OEM Gerät (siehe BDA)

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeugen geeignet:

Fiat 500 (ZAF 312) 07/2015 - 08/2024

Farbe: Klavierlack schwarz

Einbauausschnitt Radiodisplay: 172mm x 98,5mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15

orange: +12V Beleuchtung Klemme 58

rosa: Geschwindigkeitssignal

grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:

1 Relais Spulenwiderstand 75 Ohm min.

2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Fahrzeugeinstellungen unterstützt

*Fahrzeuge mit Uconnect 7" OEM Navigation > Fiat OEM Ersatzteil Uconnect 5" OEM Gerät erforderlich

Fiat OEM Artikelnummer ausstattungsabhängig

Fiat OEM Artikelnummer: 735672252 Farbe elfenbein/schwarz

Fiat OEM Artikelnummer: 735672253 Farbe schwarz/black

Optional:

Ablagefach für 2-DIN Radioblenden Schraubbefestigung > Artikel: 271000-10

Lieferumfang:

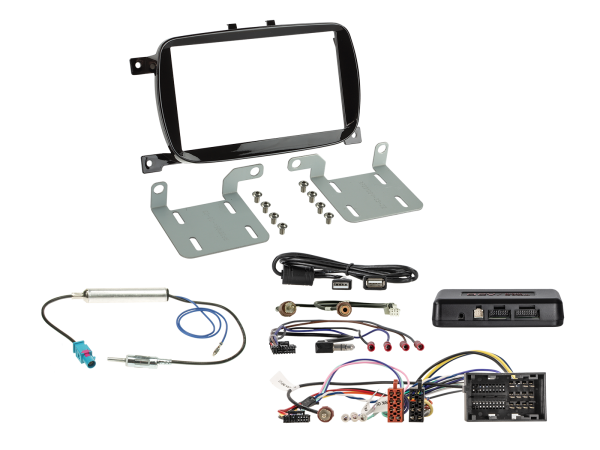

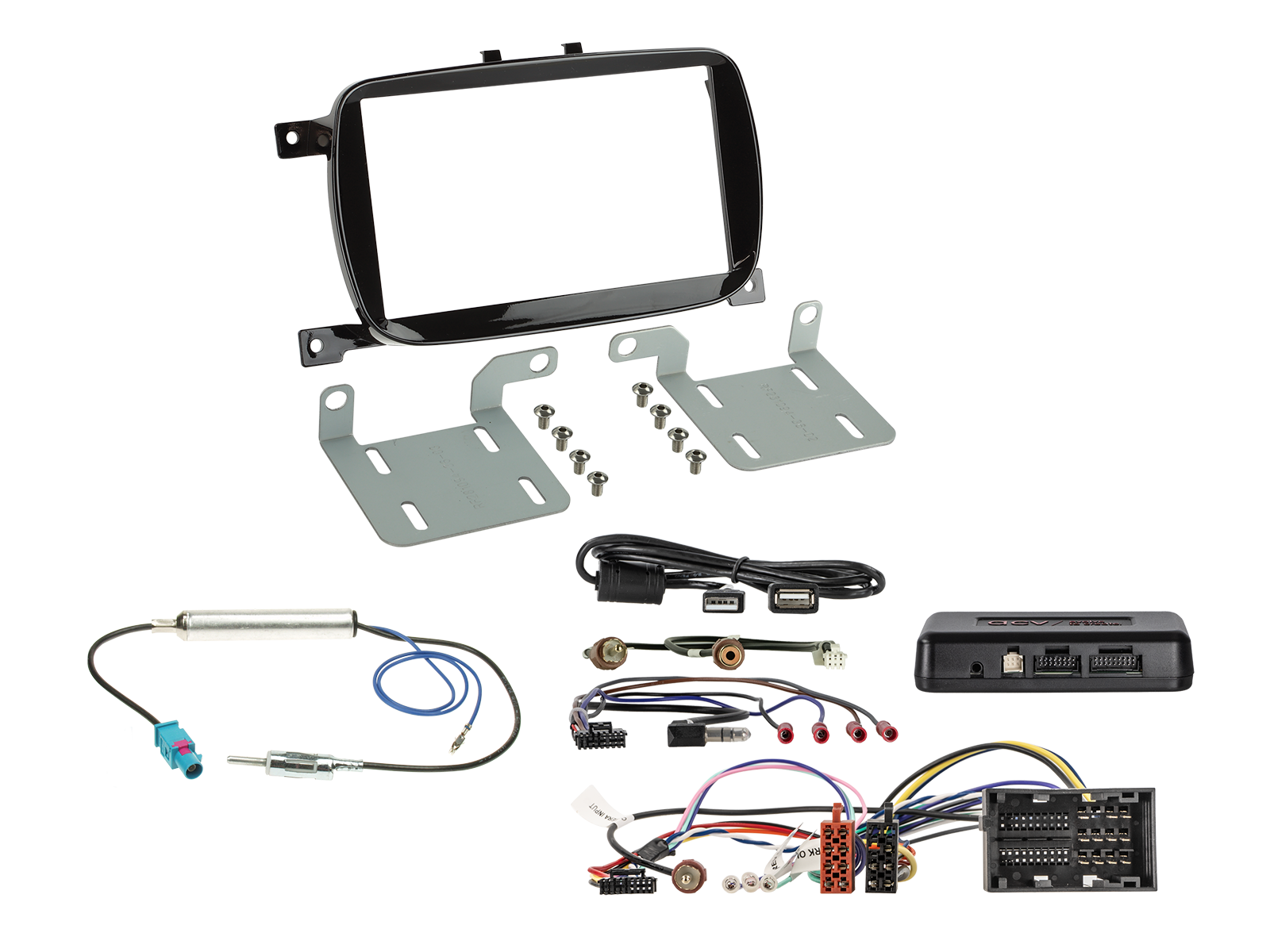

2-DIN Radioblende Fiat 500 07/2015-08/2023 Klavierlack > Artikel: 381094-36-1

i-dapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat Multilead > Artikel: 43xft01

Antennenadapter Fakra(m)>DIN(m) 12V Phantom lose > Artikel: 1524-03-0

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen

2: Konfiguration des Radioanschlusskabels prüfen

3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen

4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA

7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:

1: Änderungen spannungsfrei durchführen

2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
