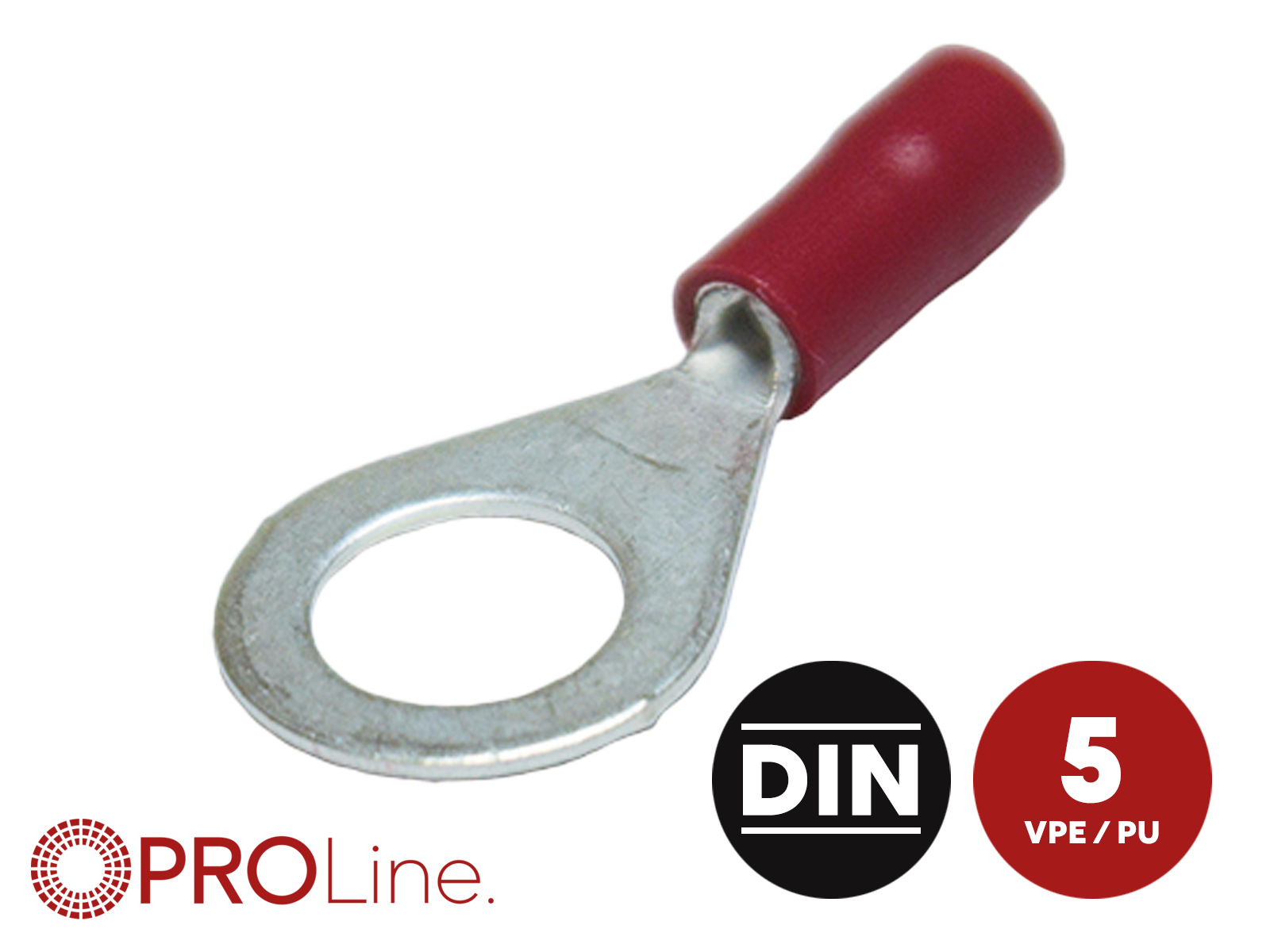

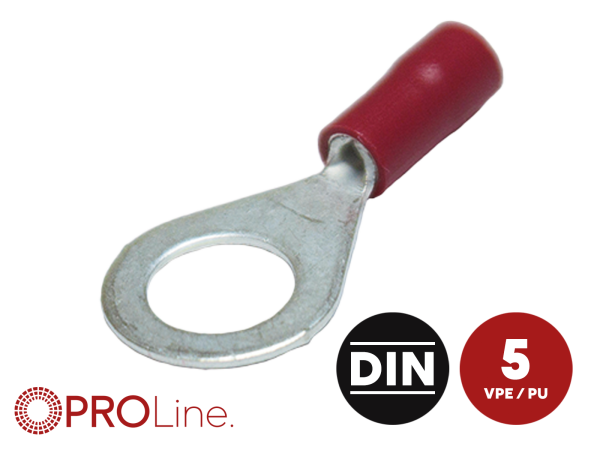

Ringkabelschuh 0,5mm²-1,5mm²/8,4mm rot EE 5 Stück
Artikelnummer: 348450-1-5-p
Artikelmerkmale
| Artikelnummer | 348450-1-5-p |
|---|---|
| EAN | 4026724918243 |
| Länge | 29,0 mm |
| Material | Kupfer elektrolytisch verzinnt |
| Isolierung | Vinyl PVC |
| Leiterquerschnitt | 0,5 mm² - 1,5 mm², 22 - 16 AWG |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 348450-1-5-p |
| Maximale Strombelastbarkeit | 19 A max. |
| Betriebstemperatur | -10 °C - 75 °C |
| Maximale Spannung | 600 V max. |
| Produktart | Ringkabelschuh |
| Kabel Querschnitt | 0,5 mm² - 1,5 mm² / 22 - 16 AWG |
| Spannung | 600 V max. |
| Farbe | rot |
| Norm | DIN 46234 |
Produktangaben und Einbauhinweise laut Hersteller
Ringkabelschuh rot
Easy-Entry Serie
Vinyl PVC Ringkabelschuh M8 / 8,4 mm / 14 mm Kupfer elektrolytisch verzinnt
Ringkabelschuh mit hoher Zugfestigkeit und hervorragender Leitfähigkeit durch die Verwendung von Kupfer dauerhaft durch elektrolytische Verzinnung korrosionsgeschütz zum Anschließen von Drähten an Schrauben und Bolzen im Fahrzeugbau, Schaltschrank- und Elektroanlagenbau, in der Kabelkonfektion und im Maschinenbau.
Durch das Easy-Entry Design wird das Aufspleißen der Einzellitzen beim Einführen der Leitung verhindert und die Montage dadurch schnell, sicher und einfach.
Für folgende Anwendung:
Kabeldurchmesser: 0,5 mm² - 1,5 mm²
Kabeldurchmesser: 22 - 16 AWG
Technische Daten:
DIN 46234
Länge: 29,0 mm
Länge bis Ringmitte: 22,0 mm
Ring Lochdurchmesser: 8,4 mm
Ring Kontaktbreite: 14,0 mm
Durchmesser Kabeleinführung: 4,3 mm² max.
Durchmesser Litze: 1,7 mm² max.
Material: Kupfer elektrolytisch verzinnt
Isolierung: Vinyl PVC
Temperaurbereich: -10 °C - 75 °C
Spannung: 600V max.
Leistung: 19A max.
REACH- und RoHS-konform
Inhalt:
5 Stück
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Montage- und Installationsmaterial
Montage, Verwendung und Lagerung
- Scharfe Kanten, spitze Teile und beschädigte Komponenten können Schnittverletzungen verursachen. Teile vor Einbau oder Verwendung auf Schäden prüfen.
- Werkzeuge und Installationsmaterial sicher und nach den Herstelleranweisungen verwenden. Fehlerhafte Teile können die Funktion des Fahrzeugsystems beeinträchtigen.
- Kühl, trocken und geschützt lagern; Werkzeuge und Bauteile sicher aufbewahren.
Entsorgung
Metall-, Kunststoff- und gegebenenfalls elektronische Bestandteile getrennt und nach den örtlichen Entsorgungsvorgaben abgeben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
