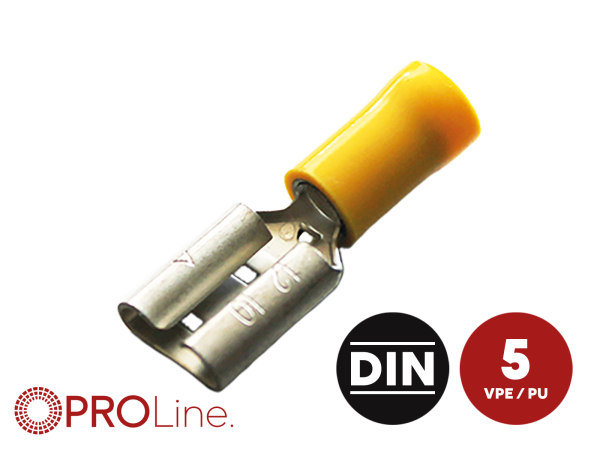

Flachsteckhülse(f) 4,0mm²-6,0mm²/9,5mm gelb ST 5 Stück
Artikelnummer: 349501-3-5-p
Artikelmerkmale
| Artikelnummer | 349501-3-5-p |
|---|---|
| EAN | 4026724563412 |
| Kontakt | 9,5 mm x 1,2 mm |
| Länge | 28,6 mm |
| Material | Messing elektrolytisch verzinnt |
| Isolierung | Vinyl PVC |
| Leiterquerschnitt | 4,0 mm² - 6,0 mm², 12 - 10 AWG |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 349501-3-5-p |
| Maximale Strombelastbarkeit | 24 A max. |
| Betriebstemperatur | -10 °C - 75 °C |
| Maximale Spannung | 300 V max. |
| Anzahl der Einheiten | 5 |
| Maßeinheit | Einheit |
| Produktart | Flachsteckhülse |
| Kabel Querschnitt | 4,0 mm² - 6,0 mm² / 12 - 10 AWG |
| Spannung | 300 V max. |
| Farbe | gelb |
Produktangaben und Einbauhinweise laut Hersteller
Flachsteckhülsen yellow
Straigh Serie
Vinyl PVC Flachsteckhülse(f) 4,0 mm² - 6,0 mm²/ 9,5 mm x 1,2 mm teilisoliert Messing elektrolytisch verzinnt
Flachsteckhülse mit hoher Zugfestigkeit, hervorragender Leitfähigkeit und mechanischer Stabilität durch die Verwendung von Messing für dauerhaft durch elektrolytische Verzinnung korrosionsgeschütze Anschlüsse.
Flachsteckhülsen dienen zum Anschluss von Drähten an Flachstecker und finden Verwendung im Fahrzeugbau, Schaltschrank- und Elektroanlagenbau, in der Kabelkonfektion und im Maschinenbau.
Für folgende Anwendung:
Kabeldurchmesser: 4,0 mm² - 6,0 mm²
Kabeldurchmesser: 12 - 10 AWG
Technische Daten:
Kontakt: 9,5 mm x 1,2 mm
Länge: 28,6 mm
Kontaktöffnung: 9,6 mm x 1,1 mm
Durchmesser Kabeleinführung: 6,3 mm² max.
Durchmesser Litze: 3,4 mm² max.
Hülsenlänge: 13,9 mm
Steckerlänge: 12 mm
Material: Messing elektrolytisch verzinnt
Isolierung: Vinyl PVC
Temperaurbereich: -10 °C - 75 °C
Spannung: 300V max.
Leistung: 24A max.
REACH- und RoHS-konform
Inhalt:
5 Stück
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Montage- und Installationsmaterial
Montage, Verwendung und Lagerung
- Scharfe Kanten, spitze Teile und beschädigte Komponenten können Schnittverletzungen verursachen. Teile vor Einbau oder Verwendung auf Schäden prüfen.
- Werkzeuge und Installationsmaterial sicher und nach den Herstelleranweisungen verwenden. Fehlerhafte Teile können die Funktion des Fahrzeugsystems beeinträchtigen.
- Kühl, trocken und geschützt lagern; Werkzeuge und Bauteile sicher aufbewahren.
Entsorgung
Metall-, Kunststoff- und gegebenenfalls elektronische Bestandteile getrennt und nach den örtlichen Entsorgungsvorgaben abgeben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
