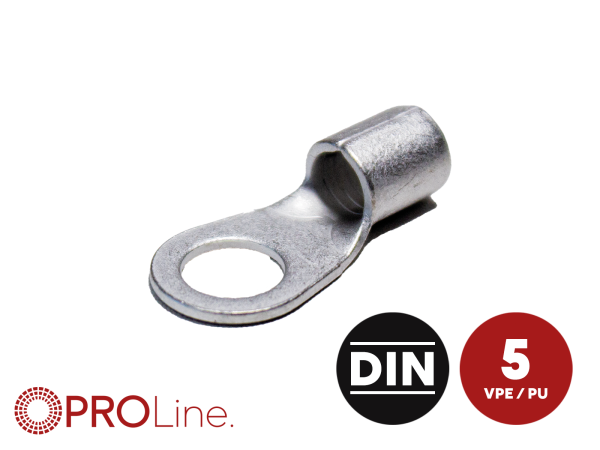

Ringkabelschuh 16mm²/8,4mm M8 unisoliert 5 Stück
Artikelnummer: 348416-4-5-p
Artikelmerkmale
| Artikelnummer | 348416-4-5-p |
|---|---|
| EAN | 4026724566055 |
| Länge | 29,0 mm |
| Material | Kupfer elektrolytisch verzinnt |
| Leiterquerschnitt | 16 mm², 6 AWG |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 348416-4-5-p |
| Maximale Strombelastbarkeit | 95 A max. |
| Produktart | Ringkabelschuh |
| Kabel Querschnitt | 16 mm² / 6 AWG |
| Norm | DIN 46234 |
| Besonderheiten | UL-Listung |
Produktangaben und Einbauhinweise laut Hersteller
Ringkabelschuh unisoliert
Ringkabelschuh M8 / 8,4 mm / 16,0 mm Kupfer elektrolytisch verzinnt hartverlötet
UL gelisteter Ringkabelschuh nach DIN-Norm mit hoher Zugfestigkeit und hervorragender Leitfähigkeit durch die Verwendung von Kupfer dauerhaft durch elektrolytische Verzinnung korrosionsgeschütz zum Anschließen von Drähten an Schrauben und Bolzen im Fahrzeugbau, Schaltschrank- und Elektroanlagenbau, in der Kabelkonfektion und im Maschinenbau.
Für folgende Anwednung:
Kabeldurchmesser: 16 mm²
Kabeldurchmesser: 6 AWG
Technische Daten:
DIN 46234
Länge: 29,0 mm
Länge bis Ringmitte: 22,0 mm
Ringlochdurchmesser: 8,4 mm
Ringkontaktbreite: 14,0 mm
Durchmesser Kabeleinführung: 8,5 mm
Durchmesser Litze: 5,8 mm² max.
Material: Kupfer elektrolytisch verzinnt
Leistung: 95A max.
REACH- und RoHS-konform
UL-Listung
Inhalt:
5 Stück
