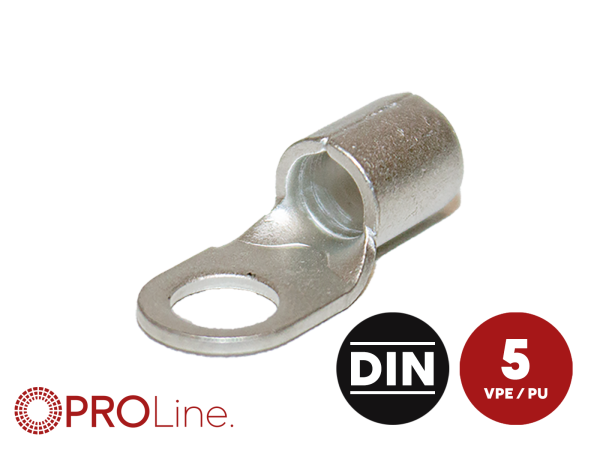

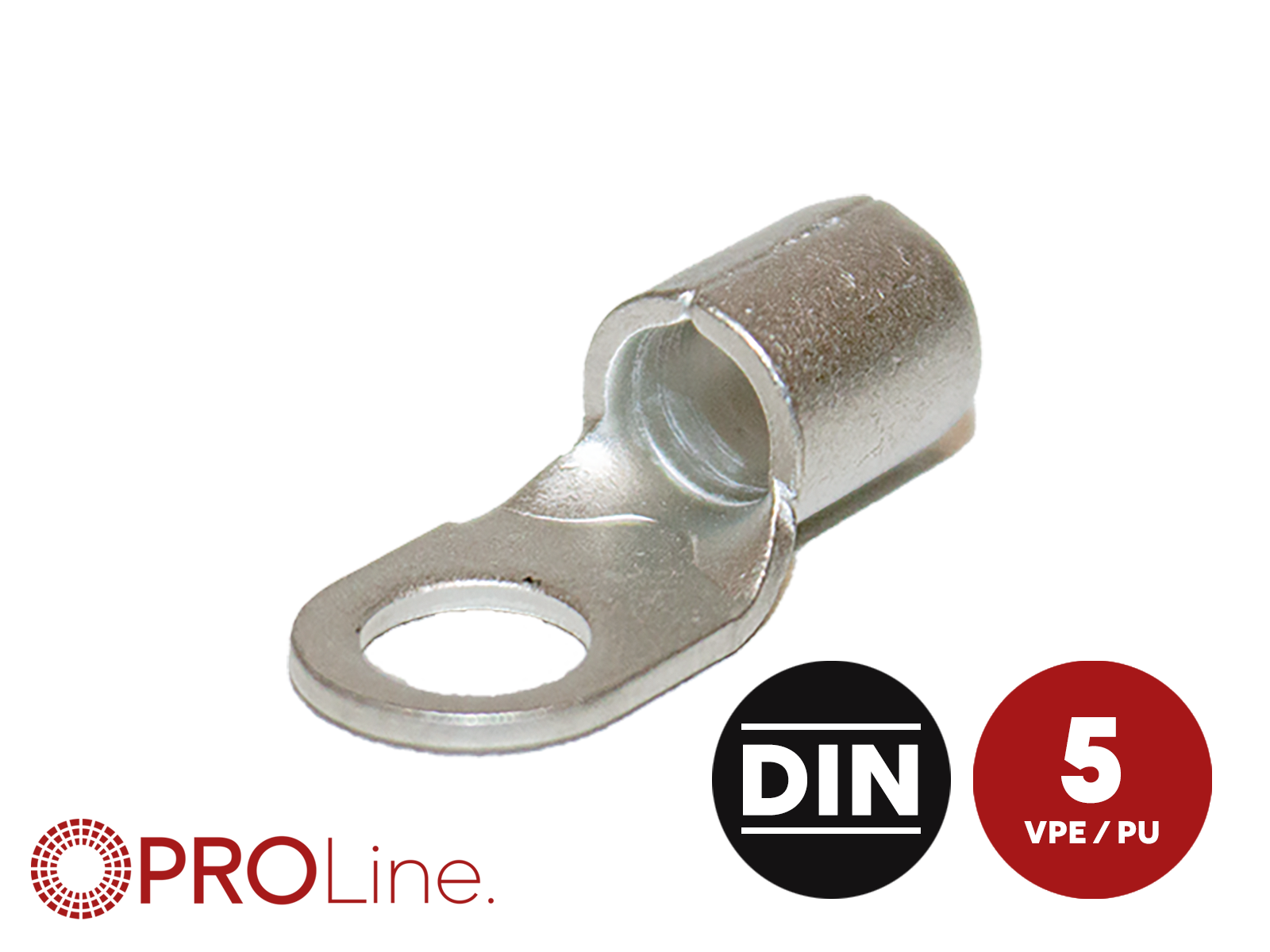

Ringkabelschuh 35mm²/10,5mm M10 unisoliert 5 Stück
Artikelnummer: 341035-6-5-p
Artikelmerkmale
| Artikelnummer | 341035-6-5-p |
|---|---|
| EAN | 4026724918168 |
| Länge | 36,0 mm |
| Material | Kupfer elektrolytisch verzinnt |
| Leiterquerschnitt | 35 mm², 2 AWG |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 341035-6-5-p |
| Maximale Strombelastbarkeit | 170 A max. |
| Produktart | Ringkabelschuh |
| Kabel Querschnitt | 35 mm² / 2 AWG |
| Norm | DIN 46234 |
| Besonderheiten | UL-Listung |
Produktangaben und Einbauhinweise laut Hersteller
Ringkabelschuh unisoliert
Ringkabelschuh M10 / 10,5 mm / 35,0 mm Kupfer elektrolytisch verzinnt hartverlötet
UL gelisteter Ringkabelschuh nach DIN-Norm mit hoher Zugfestigkeit und hervorragender Leitfähigkeit durch die Verwendung von Kupfer dauerhaft durch elektrolytische Verzinnung korrosionsgeschütz zum Anschließen von Drähten an Schrauben und Bolzen im Fahrzeugbau, Schaltschrank- und Elektroanlagenbau, in der Kabelkonfektion und im Maschinenbau.
Für folgende Anwednung:
Kabeldurchmesser: 35 mm²
Kabeldurchmesser: 2 AWG
Technische Daten:
DIN 46234
Länge: 36,0 mm
Länge bis Ringmitte: 27,0 mm
Ringlochdurchmesser: 10,5 mm
Ringkontaktbreite: 18,0 mm
Durchmesser Kabeleinführung: 12,6 mm
Durchmesser Litze: 9,0 mm² max.
Material: Kupfer elektrolytisch verzinnt
Leistung: 170A max.
REACH- und RoHS-konform
UL-Listung
Inhalt:
5 Stück
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Montage- und Installationsmaterial
Montage, Verwendung und Lagerung
- Scharfe Kanten, spitze Teile und beschädigte Komponenten können Schnittverletzungen verursachen. Teile vor Einbau oder Verwendung auf Schäden prüfen.
- Werkzeuge und Installationsmaterial sicher und nach den Herstelleranweisungen verwenden. Fehlerhafte Teile können die Funktion des Fahrzeugsystems beeinträchtigen.
- Kühl, trocken und geschützt lagern; Werkzeuge und Bauteile sicher aufbewahren.
Entsorgung
Metall-, Kunststoff- und gegebenenfalls elektronische Bestandteile getrennt und nach den örtlichen Entsorgungsvorgaben abgeben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
