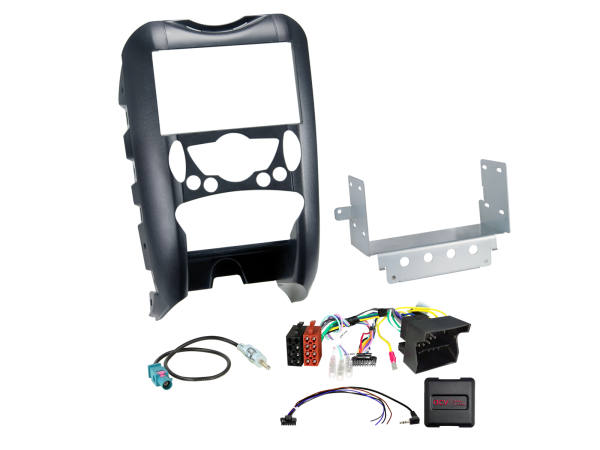

2-DIN Kit passend für BMW Mini (R55/R56/R57) 2007-2015 LFB/Antenne
Artikelnummer: 621023-06-1
Artikelmerkmale
| Artikelnummer | 621023-06-1 |
|---|---|
| EAN | 4026724673555 |
| Anschluss | 40 Pin Quadlock BMW Stecker, OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel, +12V Dauerstrom gelb Klemme 30 Batterie abgesichert, OEM Antenne Fakra(f) > DIN(m) |
| Farbe | schwarz |
| Einbauausschnitt Radiodisplay | 172mm x 98,5mm |
| Belastbarkeit Ausgänge | 250 mA max. |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 621023-06-1 |
| Produktart | Radioeinbauset |
| Einbaugröße | 2 DIN |
| Kompatibel mit | BMW |
Produktangaben und Einbauhinweise laut Hersteller
Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung BMW Mini
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung.
Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock BMW Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
Anschluss: OEM Antenne Fakra(f) > DIN(m)
Fahrzeuge mit Klimatronik
Fahrzeuge mit manueller Klimaanlage:
Anpassungsarbeiten mit Werkstattmitteln an der Blende erforderlich
Anpassungsarbeiten mit Werkstattmitteln an Sitzheizungsschalteraufnahme erforderlich
Fahrzeuge Mini Countryman (R60) nicht kompatibel
Fahrzeuge ohne OEM Soundsystem
Zusätzliche Blendenbefestigungen mit geeigneten Mitteln können erforderlich sein
PDC / Warntöne nicht unterstützt
Dipschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeugen geeignet:
BMW Mini Clubman Cooper (R55) 11/2007 - 08/2010
BMW Mini Clubman Cooper (R55) 09/2009 - 07/2014
BMW Mini Clubman One (R55) 03/2009 - 08/2010
BMW Mini Clubman One (R55) 09/2010 - 07/2014
BMW Mini Cooper (R56) 11/2006 - 08/2010
BMW Mini Cooper (R56) 09/2010 - 11/2013
BMW Mini Cooper Cabrio (R57) 03/2009 - 10/2015
BMW Mini One (R56) 04/2007 - 08/2010
BMW Mini One (R56) 09/2010 - 11/2013
BMW Mini One Cabrio (R57) 03/2009 - 08/2010
BMW Mini One Cabrio (R57) 09/2010 - 10/2015
Farbe: schwarz
Einbauausschnitt Radiodisplay: 172mm x 98,5mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung

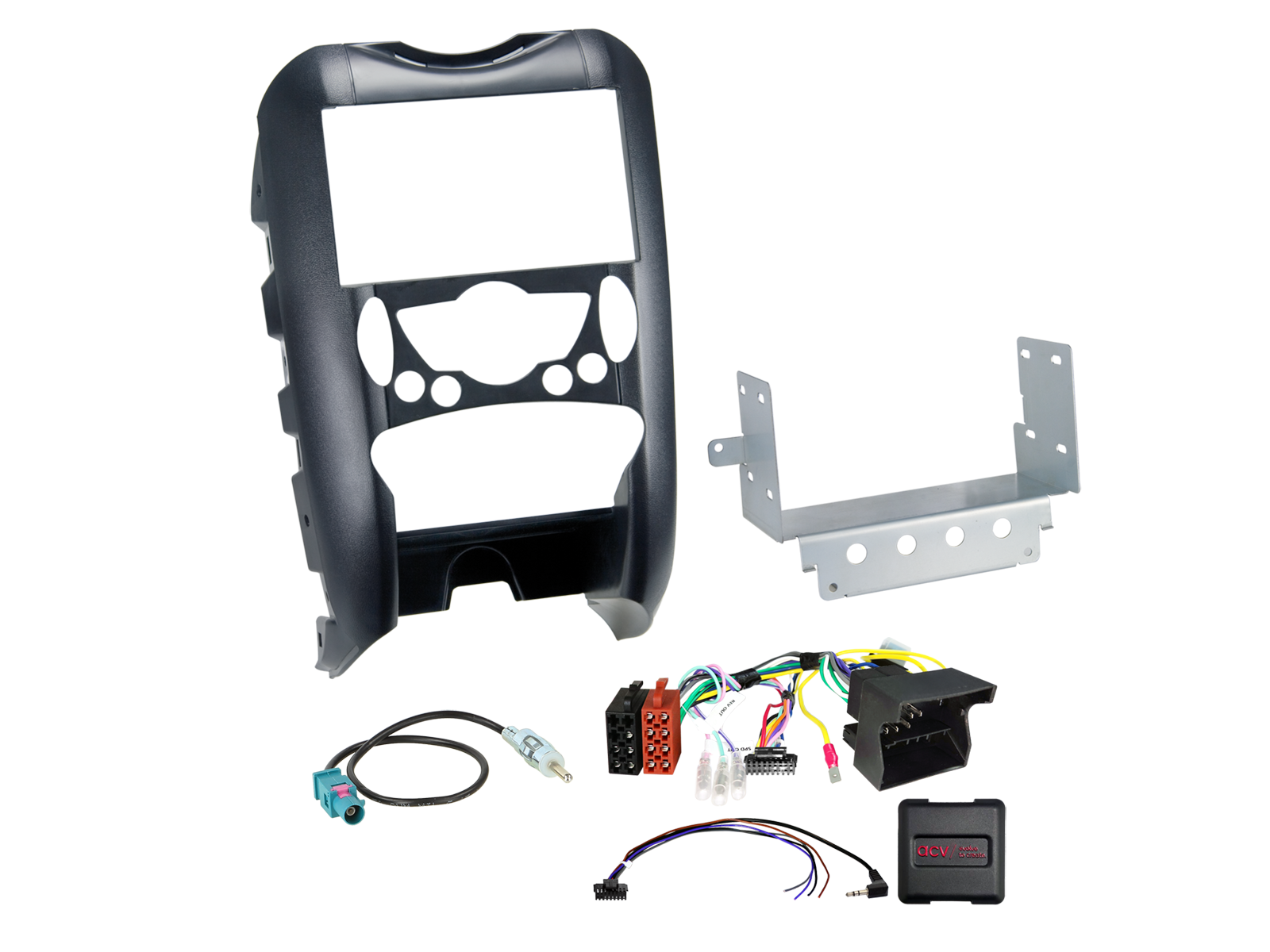

Lieferumfang:
2-DIN Radioblende BMW Mini (R55/R56/R57) schwarz > Artikel: 381023-06
LFB BMW/Mini Fahrzeuge 40Pin Quadlock Multilead CAN Bus lose > Artikel: 42xbm005-0
Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Herstellerdokumente / Sicherheitshinweise
Allgemeine ACV-Hinweise zu Anschlusskomponenten. Bitte die Hinweise für den jeweiligen Bauteiltyp und die tatsächlich enthaltenen Komponenten beachten; nicht jedes Dokument betrifft jeden Artikel.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Radioblenden und Einbaurahmen / Montage- und Installationsmaterial / Kabel und Anschlussadapter / Lenkradfernbedienungsadapter
Montage, Verwendung und Lagerung
- Bei der Montage auf scharfe Kanten und gebrochene Teile achten; es besteht Verletzungsgefahr. Beschädigte Teile nicht verwenden.
- Vorsichtig montieren, damit Blende und Armaturenbrett nicht beschädigt werden. Mechanische Belastungen während des Einbaus vermeiden.
- Trocken sowie vor Feuchtigkeit, extremen Temperaturen und direkter Sonneneinstrahlung geschützt lagern.
- Scharfe Kanten, spitze Teile und beschädigte Komponenten können Schnittverletzungen verursachen. Teile vor Einbau oder Verwendung auf Schäden prüfen.
- Werkzeuge und Installationsmaterial sicher und nach den Herstelleranweisungen verwenden. Fehlerhafte Teile können die Funktion des Fahrzeugsystems beeinträchtigen.
- Kühl, trocken und geschützt lagern; Werkzeuge und Bauteile sicher aufbewahren.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
- Unsachgemäße Installation oder fehlerhafte Stromversorgung kann elektrische Gefahren und Funktionsstörungen verursachen.
- Nach Herstelleranweisung installieren. Kabel vor Beschädigungen schützen und alle Anschlüsse korrekt und fest verbinden.
- Beschädigte Teile können mechanische Verletzungen verursachen. Vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
Entsorgung
Kunststoff- und Metallteile gemäß den örtlichen Recyclingvorgaben entsorgen. Nach ACV-Herstellerhinweis nicht im normalen Hausmüll entsorgen.
Metall-, Kunststoff- und gegebenenfalls elektronische Bestandteile getrennt und nach den örtlichen Entsorgungsvorgaben abgeben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Lenkradfernbedienungsadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
