9" Kit passend für Mercedes SL-Klasse 04/2008-12/2011 LFB/Ant./Amp
Artikelnummer: 691190-99-1
Artikelmerkmale
| Artikelnummer | 691190-99-1 |
|---|---|
| EAN | 4026724679007 |
| Anschluss | 40 Pin Quadlock Mercedes Stecker, OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel, OEM Antenne Fakra(m) > DIN(m), OEM Rückfahrkamera Fakra(m) > Cinch(m), OEM Soundsystem MOST > Cinch(m) rot/weiß |
| Farbe | schwarz |
| Einbauausschnitt Radiodisplay | 230mm/220mm x 130mm |
| Belastbarkeit Ausgänge | 250 mA max. |
| Fahrzeugmarke | Mercedes-Benz |
| Fahrzeugmodell | SL-Klasse |
| Kompatibel mit | Mercedes-Benz |
| Hersteller | acv GmbH |
| Marke | ACV |
| Herstellernummer | 691190-99-1 |
| Produktart | Radioeinbauset |
Produktangaben und Einbauhinweise laut Hersteller
Radioblende 9 Zoll und Radioanschlusskit Lenkradfernbedienung Mercedes
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.
Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock Mercedes Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m) > DIN(m)
Anschluss: OEM Rückfahrkamera Fakra(m) > Cinch(m)
Anschluss: OEM Soundsystem MOST > Cinch(m) rot/weiß
NTG2.5 OEM Navigation
Fahrzeuge mit MOST25 OEM Soundsystem
Fahrzeuge ohne Audio 10 OEM Gerät
Fahrzeuge ohne Comand 2.0 / 2.5 OEM Navigation
Fahrzeuge ohne D2B OEM Soundsystem
Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio
Faderfunktion nicht unterstützt
OEM Zusatzkomponenten > CD-Wechsler / TV-Tuner / Telefonmodul aus dem MOST Ring entfernen:
Lichtwellenleiter Schleife(f) MOST-Ring > Artikel: 771000-2101
Fahrzeuge mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation:
Uhrzeiteinstellung nicht unterstützt
Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
Fahrzeuge nach Modellpflege
Fahrzeuge ohne umlaufenden Zierrahmen um das OEM Gerät
9" Tablet-Geräte mit trapezförmigem Monitor
9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
Gerätemontage mit individuellem Zubehör
Displaymontage mit individuellem Zubehör
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Mercedes SL-Klasse (R230) 04/2008 - 12/2011
Farbe: schwarz
Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
Lieferumfang:

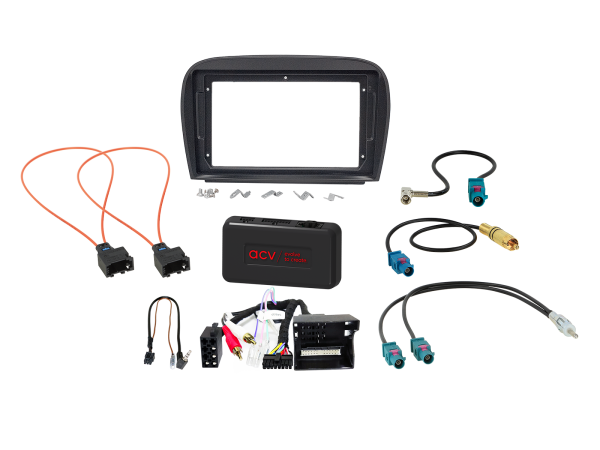

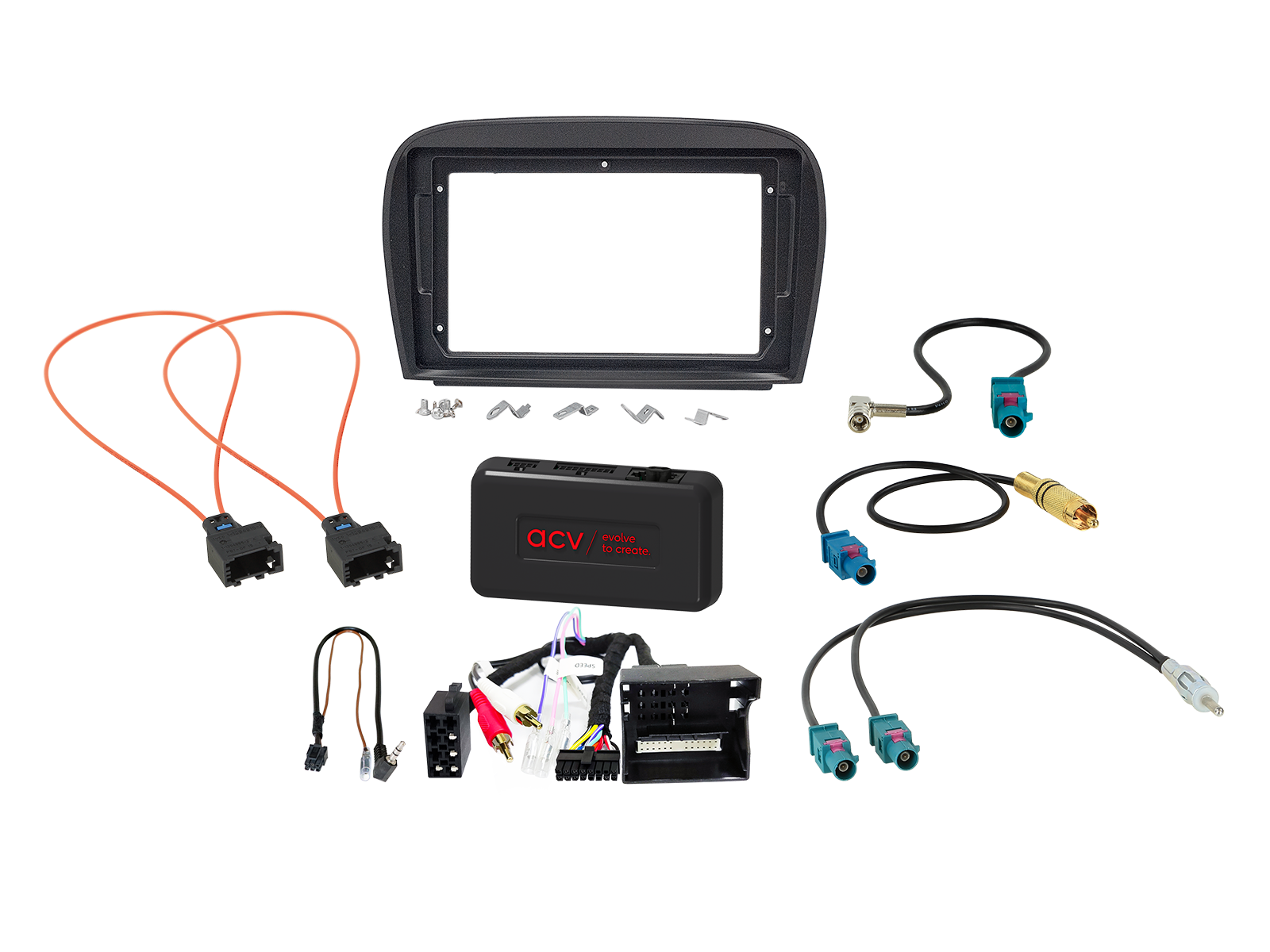

9" Radioblende Mercedes SL-Klasse(R230) 03/2006-12/2011 > Artikel: 381190-99-1
LFB Mercedes Fahrzeuge Quadlock Multilead Amp MOST lose > Artikel: 42xmc008-0
Antennenadapter Fakra(m)(2x)>DIN(m) lose > Artikel: 1524-19-0
Antennenadapter Fakra Z(m)>SMB(f) 90° 20cm lose > Artikel: 1502-54-0
Rückfahrkamera Adapter OEM Kamera Fakra(m)>Cinch(m) lose > 771000-2011-0
Lichtwellenleiter Schleife(f) MOST-Ring > Arikel: 2x 771000-2101
Optional:
9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
4: Funktionsprobe Nachrüstgerät und Fahrzeug
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Herstellerdokumente / Sicherheitshinweise
Allgemeine ACV-Hinweise zu Anschlusskomponenten. Bitte die Hinweise für den jeweiligen Bauteiltyp und die tatsächlich enthaltenen Komponenten beachten; nicht jedes Dokument betrifft jeden Artikel.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Radioblenden und Einbaurahmen / Montage- und Installationsmaterial / Kabel und Anschlussadapter / Lenkradfernbedienungsadapter / Aktivsystemadapter
