621210-17-1 2-DIN-Set passend für Nissan Qashqai/X-Trail 20Pin/32Pin USB

Artikelmerkmale

Produktangaben und Einbauhinweise laut Hersteller

Radioblende 2-DIN mit Fach und Radioanschlusskit Lenkradfernbedienung Nissan

acv Premiumqualität

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus

Anschluss: 20 Pin / 32 Pin Nissan Stecker

Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Anschluss: OEM Antenne GT13(f) > DIN(m)

Anschluss: OEM AUX > Cinch(m) rot/weiß

Anschluss: OEM USB > USB-A

blau: +12V Antennenremote

rot: +12V Zündungsstrom Klemme 15 analog > wenn CAN Bus nicht unterstützt

Fahrzeuge mit Modellausstattung Visia

Fahrzeuge ohne OEM Navigation

Fahrzeuge ohne 360° OEM Kamerasystem

Datum/Uhrzeit Einstellungen unterstützt:

Einstellungen > Multifunktionsdisplay AUX (siehe BDA)

AUX:

vor Installation auf richtige Belegung durch Messen mit OEM Gerät prüfen

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Nissan Qashqai (J11) 03/2014 - 07/2017

Nissan X-Trail (T32) 07/2014 - 07/2017

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15

orange: +12V Beleuchtung Klemme 58

lila/weiß: +12V Rückfahrsignal

rosa: Geschwindigkeitssignal

grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:

1 Relais Spulenwiderstand 75 Ohm min.

2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Datum/Uhrzeit Einstellungen unterstützt

Farbe: Klavierlack schwarz

Einbauausschnitt Radiodisplay: 172mm x 98,5mm

Lieferumfang:

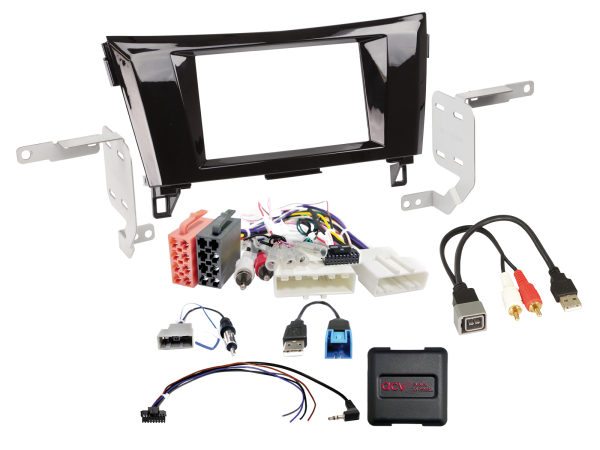

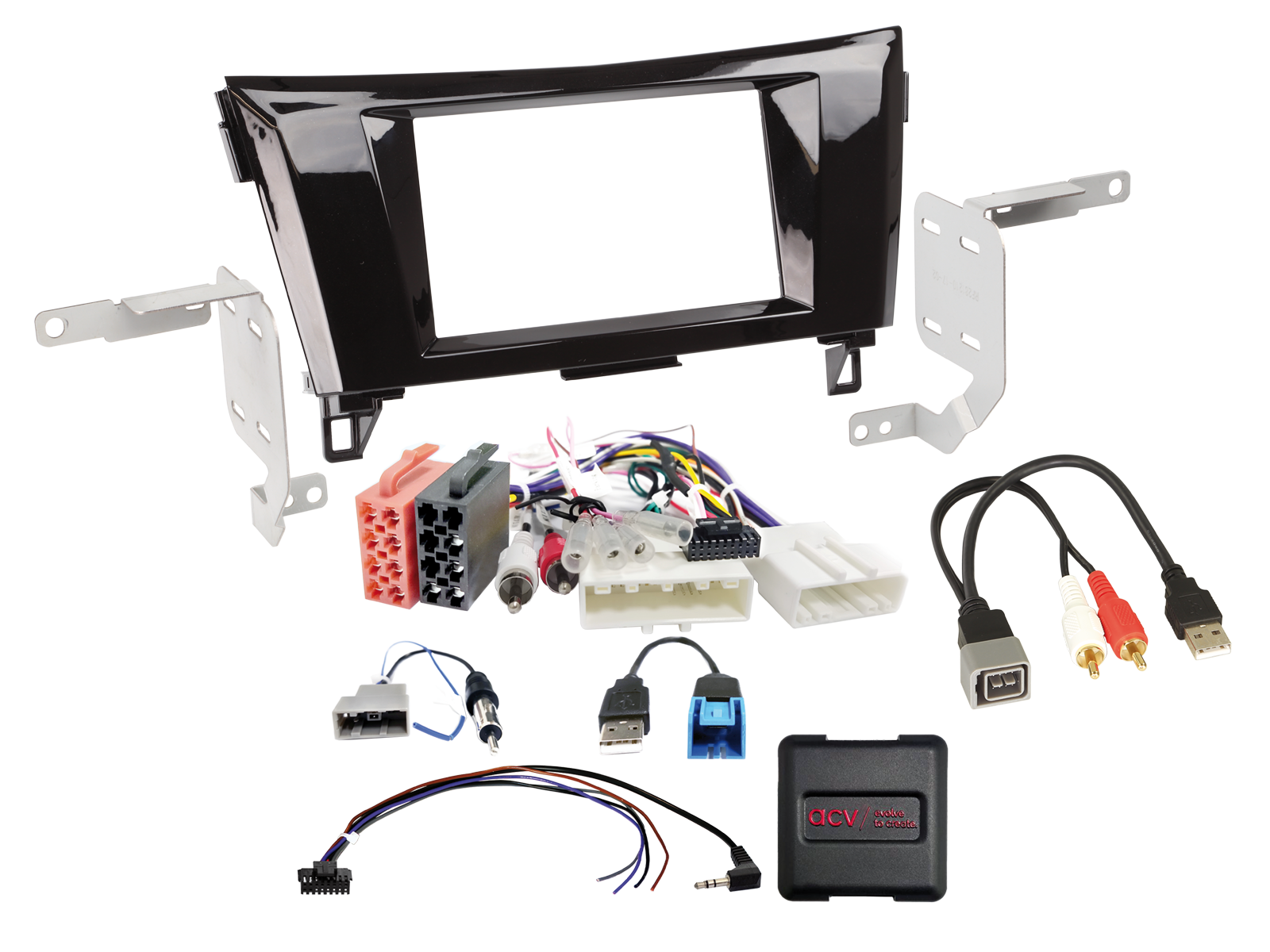

2-DIN Radioblende Nissan Qashqai 2014-2021/X-Trail 2014-2022 > Artikel: 381210-17-1

LFB Nissan Pulsar/Qashqai/X-Trail 20Pin/32Pin Multilead > Artikel: 42xns009-0

LFB Kabel 42s/acv > Multilead diverse Geräte lose > Artikel: 42ctmultilead-0

Antennenadapter GT13(f)>DIN(m) Nissan lose > Artikel: 1512-01-0

USB/AUX Adapter Nissan diverse Fahrzeuge lose > Artikel: 44-1213-003-0

Optional:

Ablagefach für 2-DIN Radioblenden Schraubbefestigung: 271000-10

Allgemeine Installationshinweise:

Überprüfung:

1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes

2: Demontage des OEM Gerätes spannungsfrei vornehmen

3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:

1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen

2: Konfiguration des Radioanschlusskabels prüfen

3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen

4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen

5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt

6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA

7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere

8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:

1: Änderungen spannungsfrei durchführen

2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:

1: Rückrüstung auf das OEM Gerät

2: OEM Gerät bedienen

3: CAN Bus-Ruhe herstellen

4: Überprüfung der Hardwarekonfiguration des Interfaces

5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:

1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen

2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen

3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen

4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion

5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface

6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
