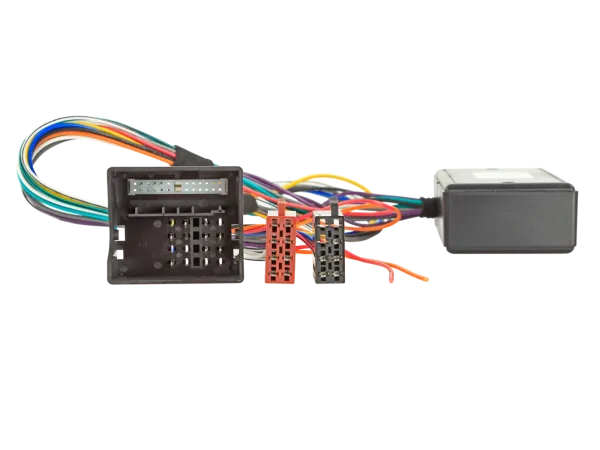

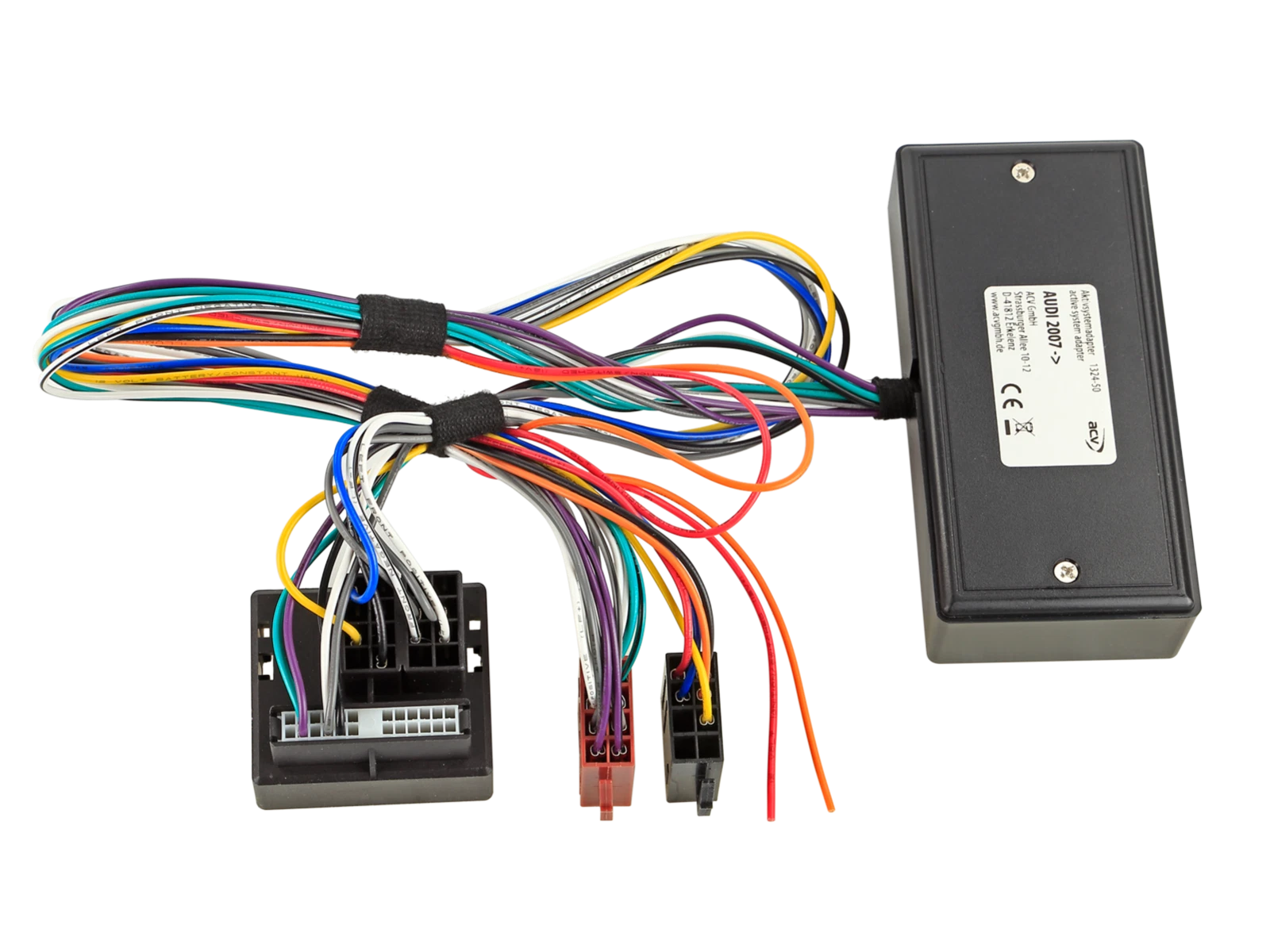

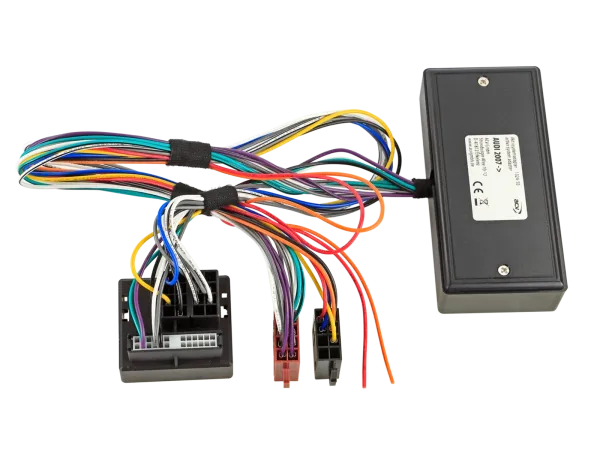

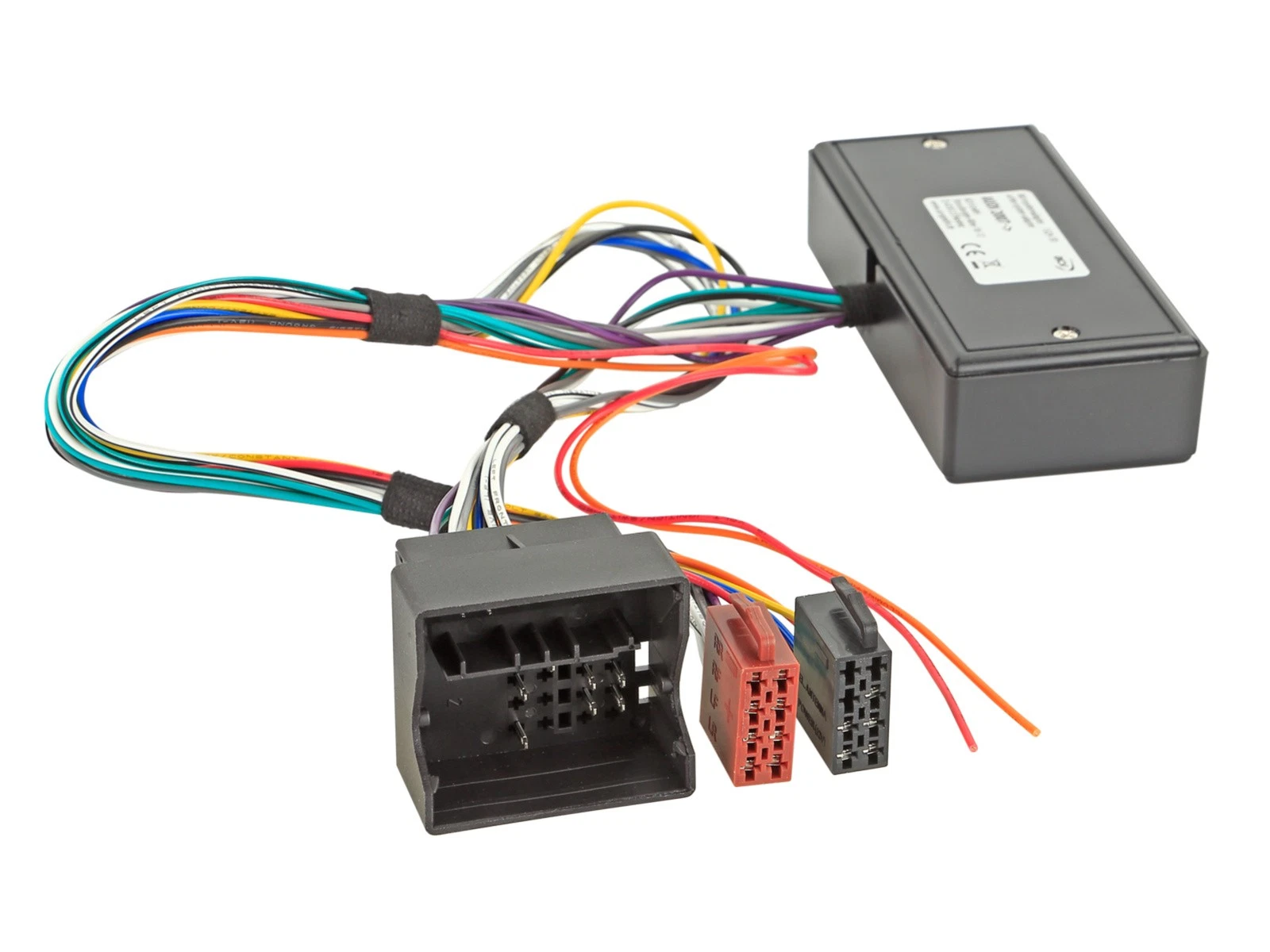

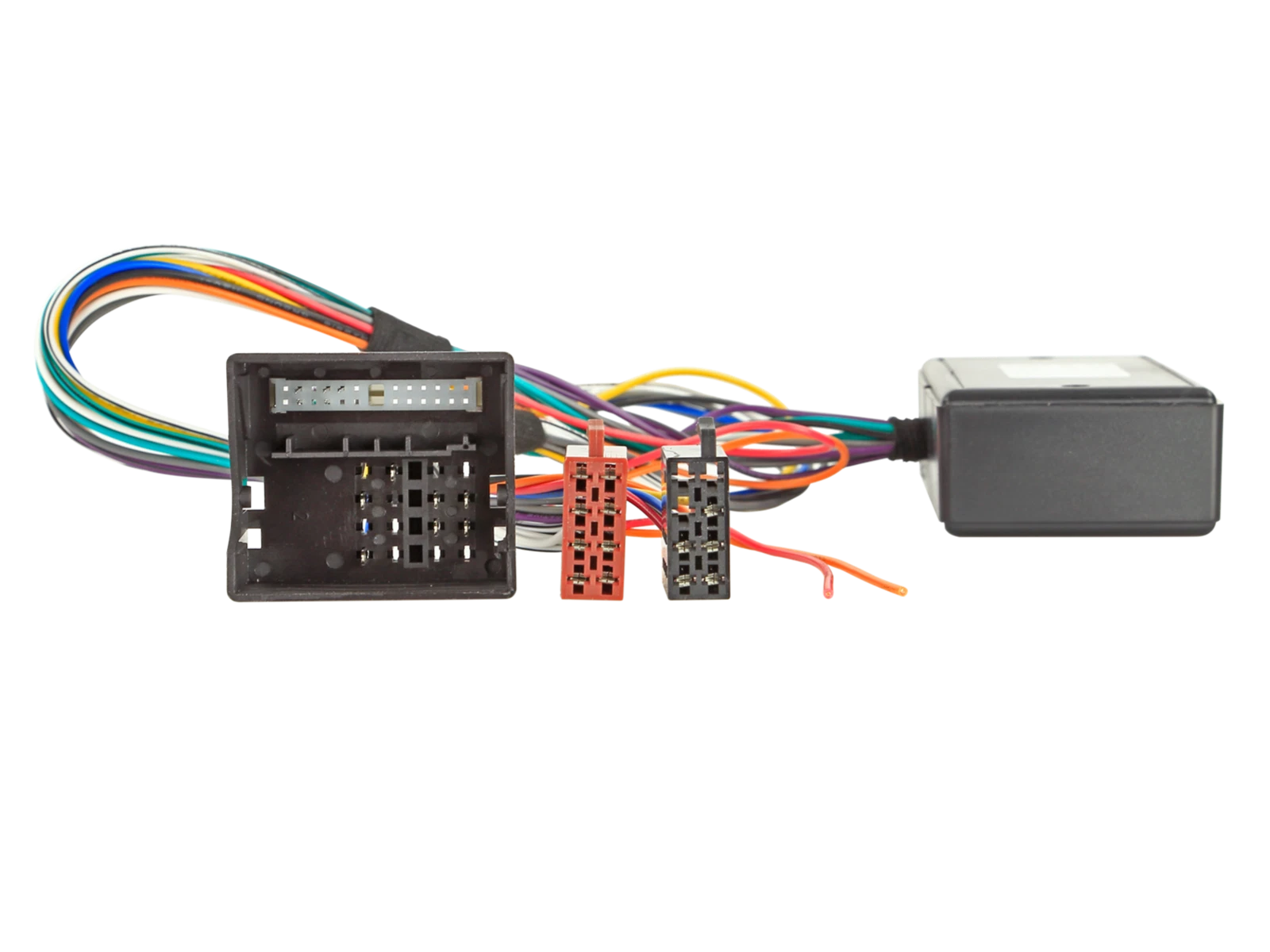

Aktivsystemadapter Audi 2/4 Kanal Quadlock>ISO
Produktbeschreibung
Dieses Angebot umfasst den ACV Artikel 13-1324-50.
Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.
Artikelnummer
13-1324-50
Artikelmerkmale
| Hersteller | ACV |
|---|---|
| Artikelnummer | 13-1324-50 |
| EAN | 4026724006698 |
Produktdetails
- Aktivsystemadapter Audi /Seat
- Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.
- Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
- Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
- In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
- Vor der Endmontage auf Funktion prüfen.
- Note:
- Anschluss: 40 Pin Audi Quadlock Stecker > ISO Stecker
- rot: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert*
- orange: +12 Dimmer Klemme 58*
- Fahrzeuge mit 2 Kanal OEM Soundsystem hinten
- Fahrzeuge mit 4 Kanal OEM Soundsystem vorne/hintenFahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
- Fahrzeuge mit BNS.0 Monochrom / RNS-E 16:9 OEM Navigation
- Eingangsleistung: 4 x 20 Watt max.
- Für folgende Fahrzeuge geeignet:
- Audi
- Audi A3 (8P) 05/2003 - 04/2005
- Audi A3 (8P) 10/2004 - 04/2013
- Audi A4 (B6 (8E) 11/2000 - 10/2005
- Audi A4 (B7 (8E) 11/2004 - 02/2009
- Audi A6 (C5/B4) 05/2001 - 03/2006**
- Audi R8 (42) 04/2007 - 05/2015
- Audi TT (8J) 04/2006 - 04/2010
- Audi TT (8J) 08/2010 - 03/2014
- Seat
- Seat Exeo (3R) 03/2009 - 05/2013
- **Fahrzeuge mit RNS-E OEM Navigation
- Optional:
- *CAN-Bus Adapter diverse Fahrzeuge universal> Artikel: can-uni 01
Prüfung vor dem Kauf
Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
Produktsicherheit
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Herstellerdokumente
- Herstellerdokument 1 (PDF)
- Herstellerdokument 2 (PDF)
- Herstellerdokument 3 (PDF)
- Herstellerdokument 4 (PDF)
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Aktivsystemadapter
Montage, Verwendung und Lagerung
- Fehlerhafter Anschluss oder Kurzschluss kann die Stromversorgung und Lautsprecher überlasten. Beschädigte Kabel und Anschlüsse können Verletzungen verursachen.
- Nur nach Herstellerangaben installieren und betreiben. Alle Anschlüsse korrekt und fest verbinden; vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
Entsorgung
Aktivsystemadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
