Aktivsystemadapter Porsche PCM4.0 OEM Gerät MOST>Cinch
Produktbeschreibung
Dieses Angebot umfasst den ACV Artikel 13-1323-50.
Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.
Artikelnummer
13-1323-50
Artikelmerkmale
| Hersteller | ACV |
|---|---|
| Artikelnummer | 13-1323-50 |
| EAN | 4026724461831 |
Produktdetails

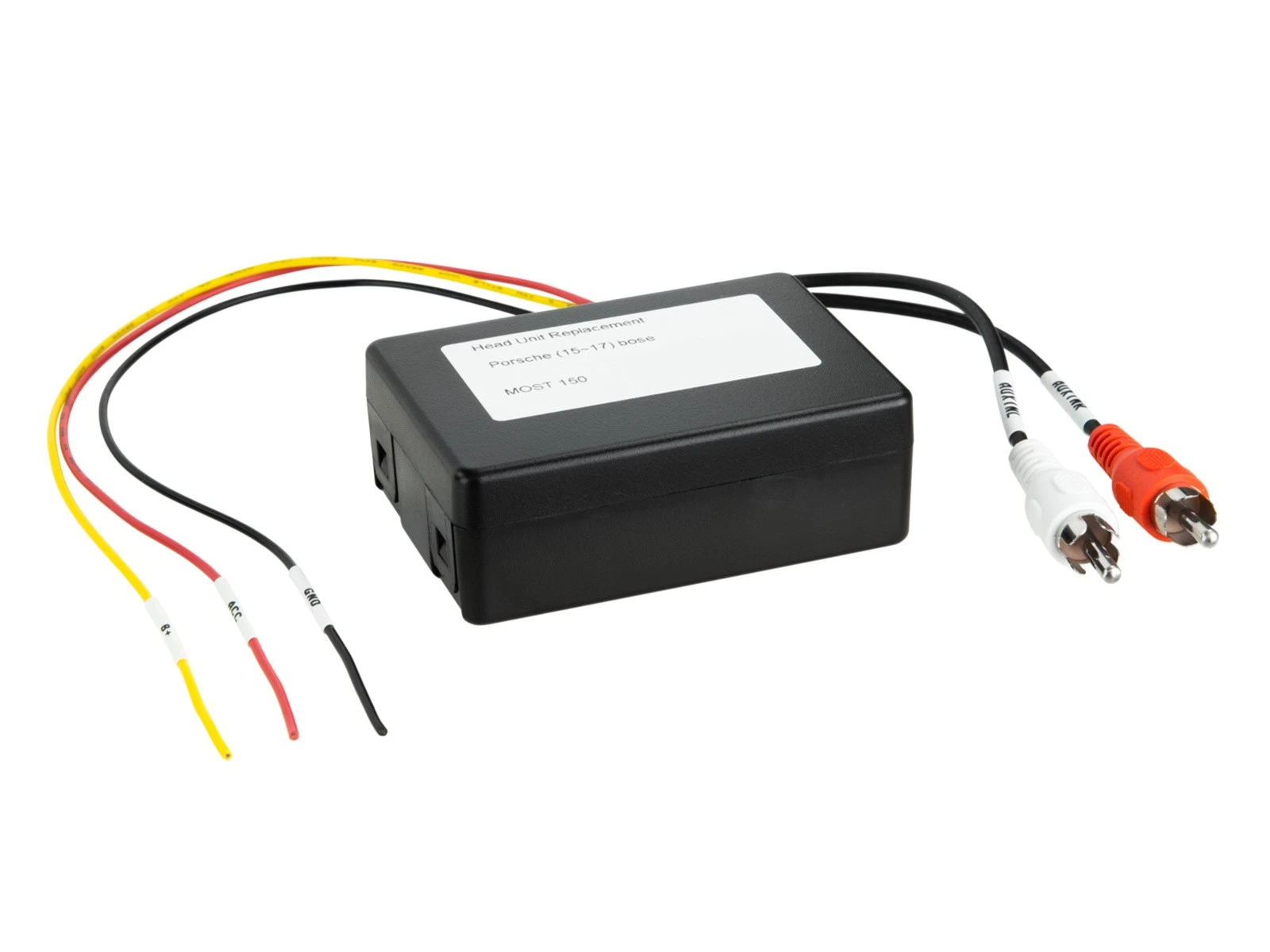

- Aktivsystemadapter Porsche
- Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.
- Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
- Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
- In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
- Vor der Endmontage auf Funktion prüfen.
- Hinweis:

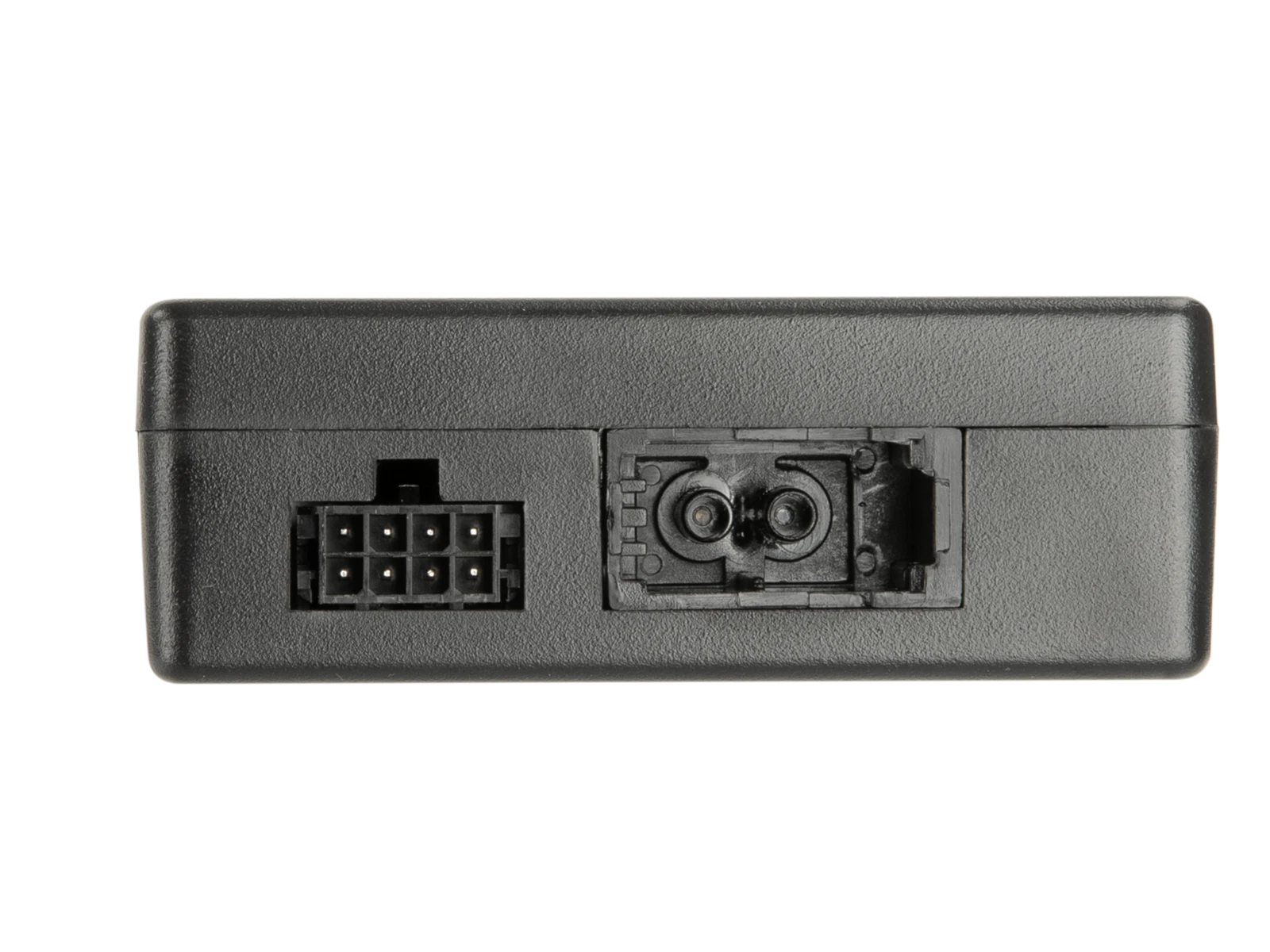

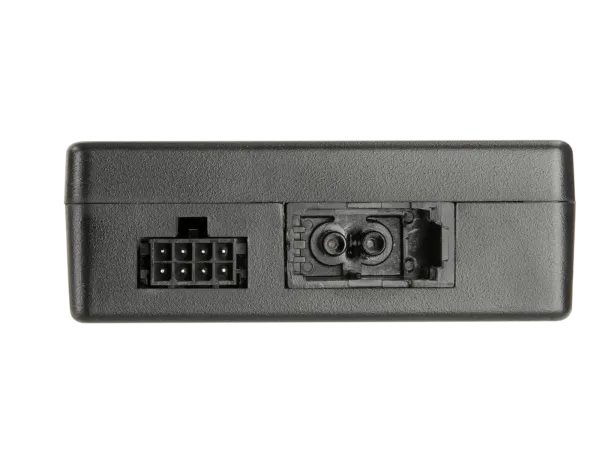

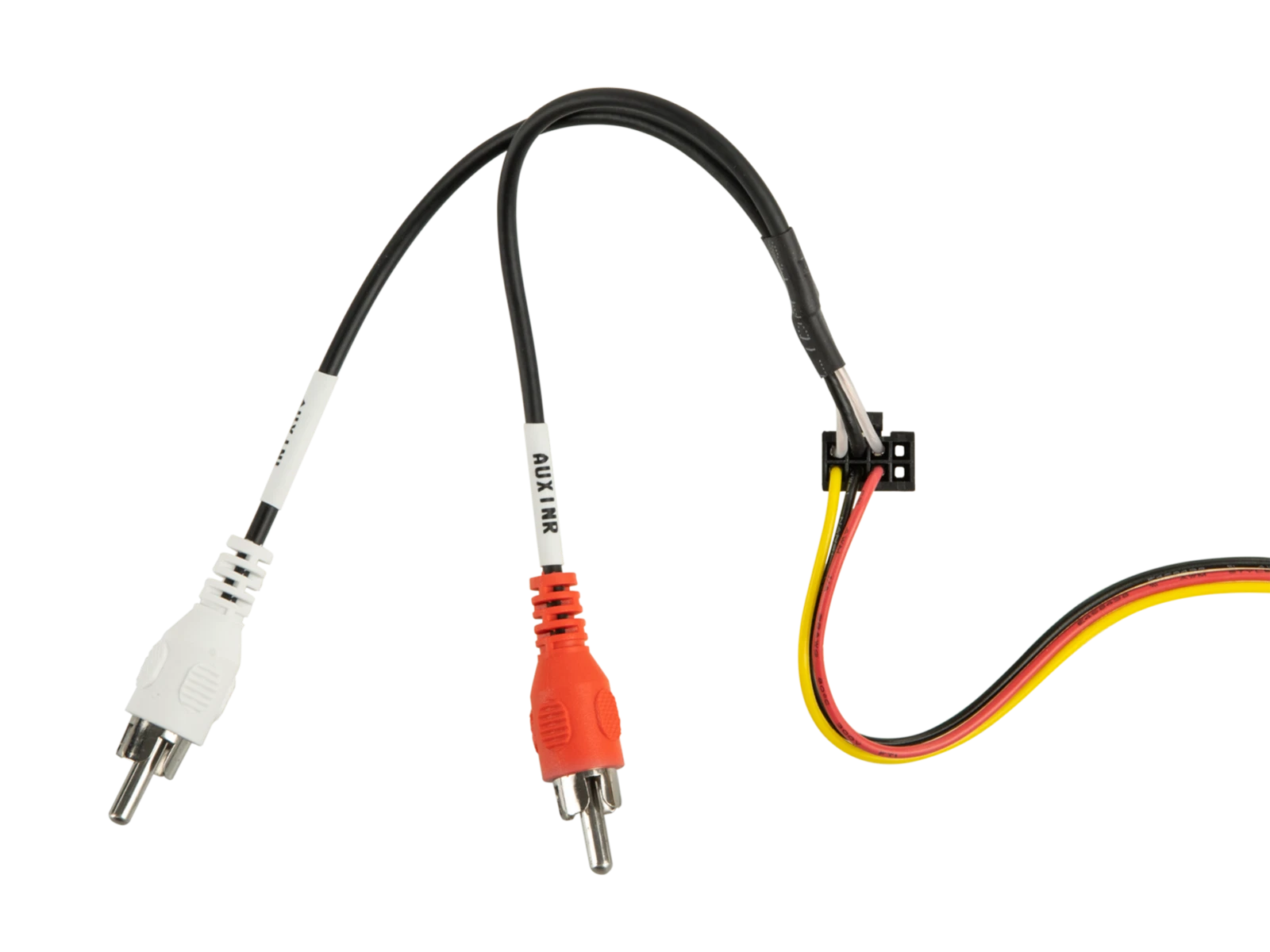

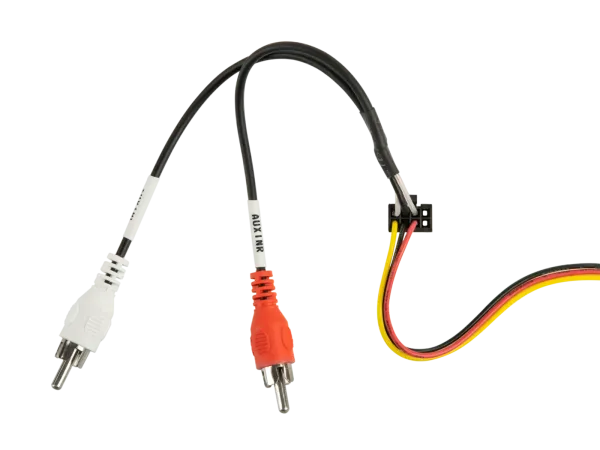

- Anschluss: OEM Soundsystem MOST > Cinch(m) rot/weiß
- Anschluss: lose Kabel
- Fahrzeuge mit MOST OEM Soundsystem
- Fahrzeuge mit PCM4.0 OEM Navigation
- Fahrzeuge mit CDR24 / CDR30 / CDR31 OEM Gerät:
- Aktivsystemadapter Mercedes/Porsche MOST>Cinch > Artikel: 13-1190-52
- Fahrzeuge mit PCM2.0 / PCM2.1 / PCM3.0 / PCM3.1 OEM Navigation:

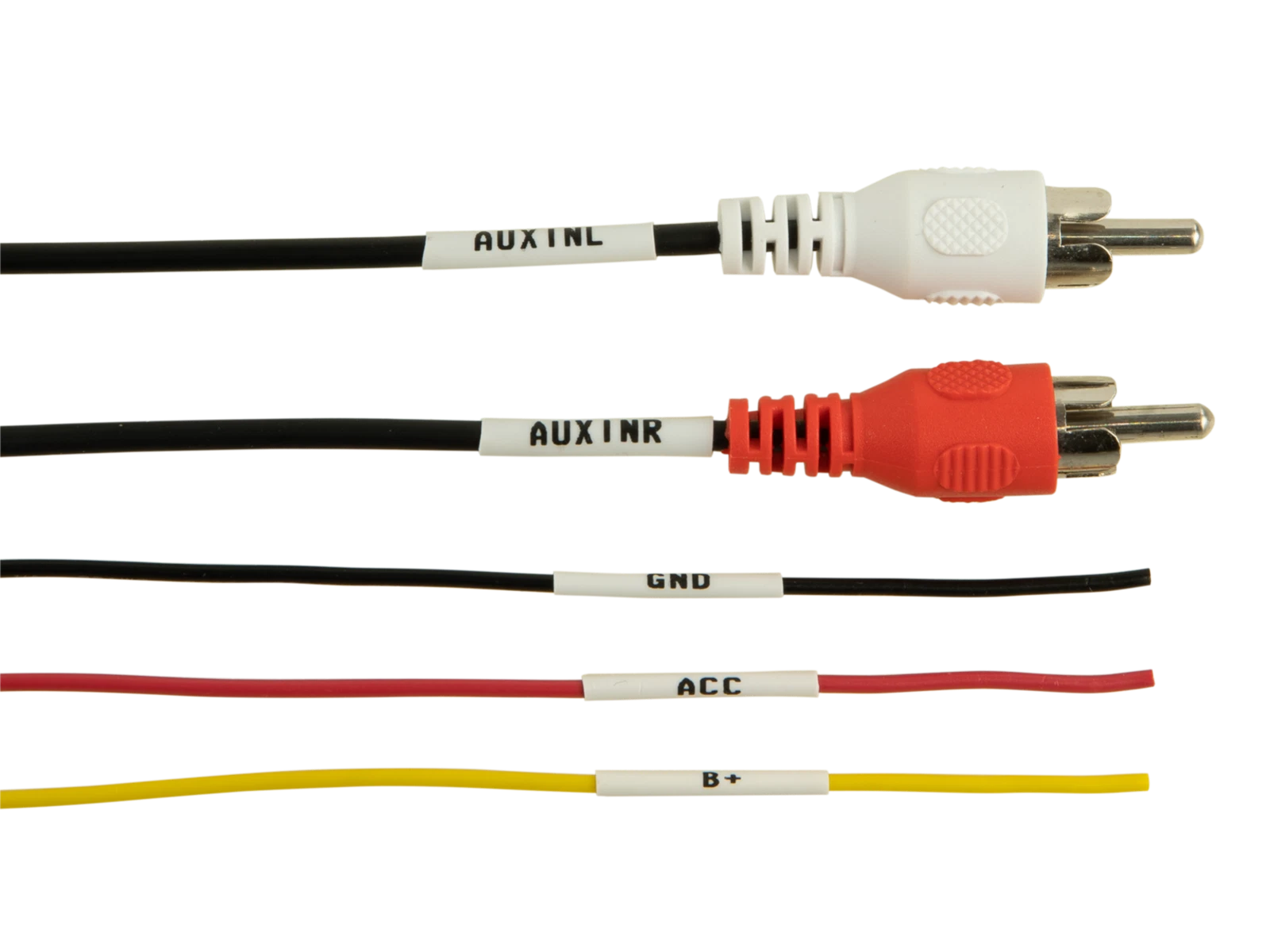

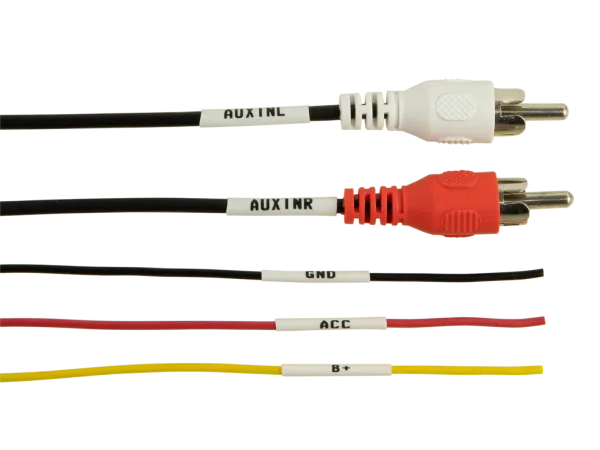

- gelb: +12V Dauerstrom Klemme 30
- schwarz: Masse Klemme 31
- rot: +12V geschaltet Zündungsstrom Klemme 15 / Amp Remote / Antennenremote
- Cinch > Front-Vorverstärkerausgang Nachrüstradio
- Faderfunktion nicht unterstützt
Prüfung vor dem Kauf
Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
Produktsicherheit
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Herstellerdokumente
- Herstellerdokument 1 (PDF)
- Herstellerdokument 2 (PDF)
- Herstellerdokument 3 (PDF)
- Herstellerdokument 4 (PDF)
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Aktivsystemadapter / Kabel und Anschlussadapter
Montage, Verwendung und Lagerung
- Fehlerhafter Anschluss oder Kurzschluss kann die Stromversorgung und Lautsprecher überlasten. Beschädigte Kabel und Anschlüsse können Verletzungen verursachen.
- Nur nach Herstellerangaben installieren und betreiben. Alle Anschlüsse korrekt und fest verbinden; vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
Entsorgung
Aktivsystemadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Hinweise zu Kindern
Achtung: Nicht für Kinder unter 3 Jahren geeignet. Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
