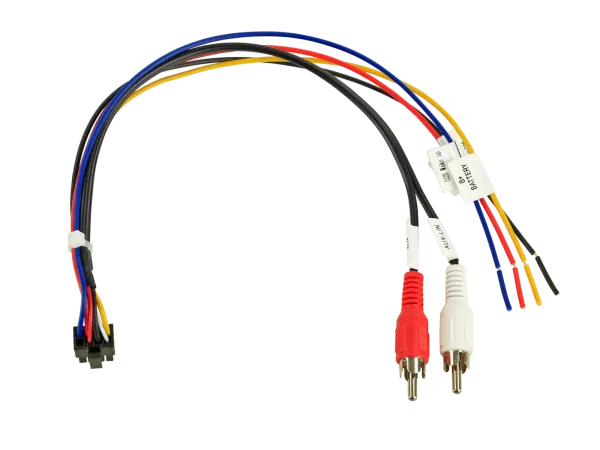

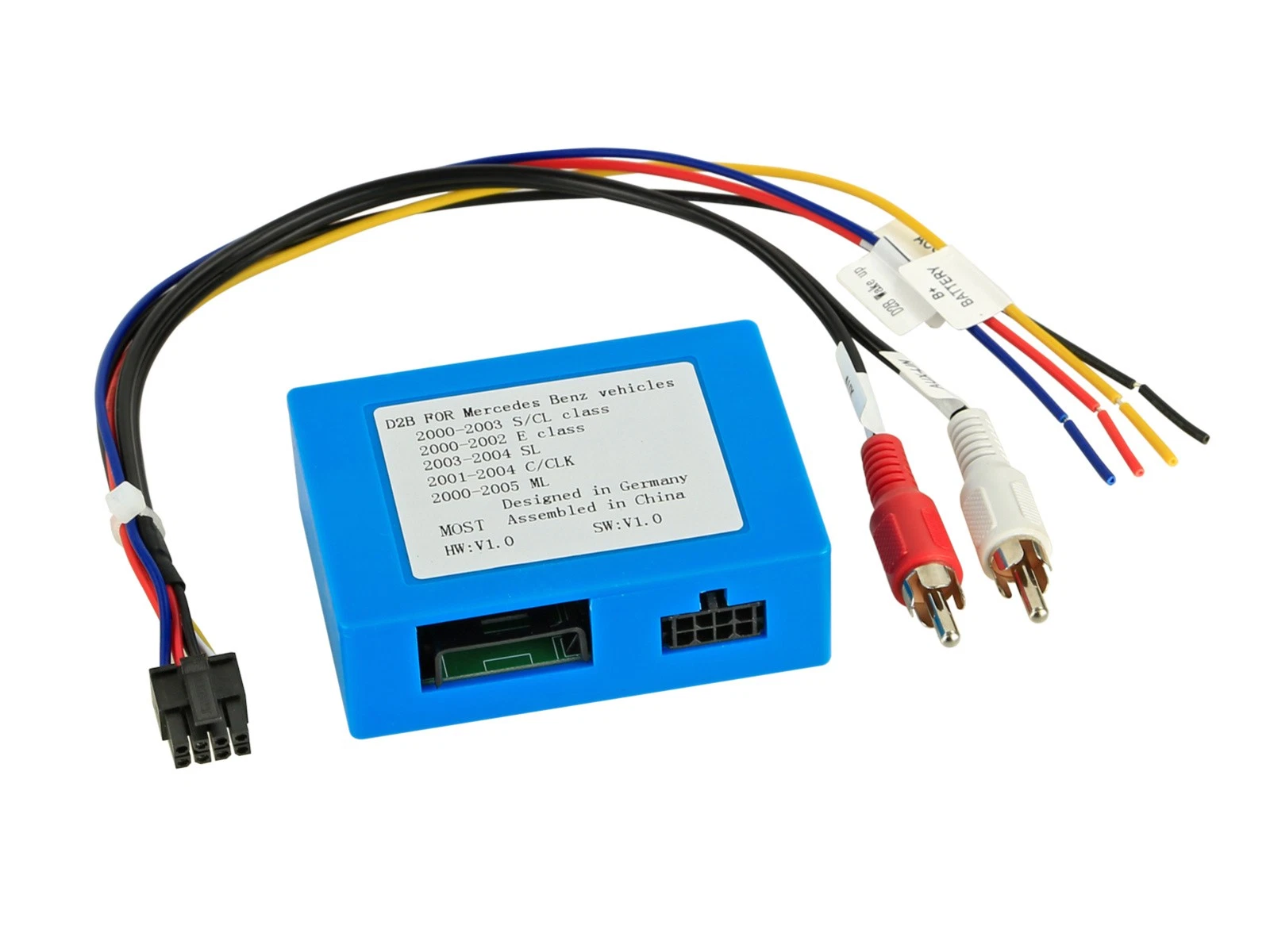

Aktivsystemadapter Mercedes diverse Fahrzeuge D2B>Cinch
Produktbeschreibung
Dieses Angebot umfasst den ACV Artikel 13-1190-55.
Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.
Artikelnummer
13-1190-55
Artikelmerkmale
| Hersteller | ACV |
|---|---|
| Artikelnummer | 13-1190-55 |
| EAN | 4026724342413 |
Produktdetails
- Aktivsystemadapter Mercedes
- Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.
- Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
- Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
- In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
- Vor der Endmontage auf Funktion prüfen.
- Hinweis:
- Anschluss: OEM Soundsystem D2B > Cinch(m) rot/weiß
- Anschluss: lose Kabel
- Entfernen von CD-Wechsler / TV-Tuner / Telefonmodul / Navigationsmodul und weiteren Komponenten und Schließen des D2B Rings zwingend erforderlich:
- Lichtwellenleiter Verbinder D2B-Ring > Artikel: 771000-2104
- Fahrzeuge mit ISO/18 Pin AMP Stecker
- Fahrzeuge mit ISO/10 Pin Mini-ISO Stecker
- Fahrzeuge Mercedes SL-Class (R230) 08/2001 - 02/2006 nicht kompatibel
- Fahrzeuge Mercedes S-Klasse (W220) 11/1998 - 09/2005 nicht kompatibel
- Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation
- Fahrzeuge mit Audio 10 / Audio 30 OEM Gerät mit ISO / 10 Pin ISO Stecker
- Fahrzeuge mit D2B OEM Soundsystem
- Fahrzeuge ohne 40 Pin Quadlock Stecker
- Fahrzeuge Japan-Reimport nicht alle Softwarevarianten unterstützt
- Fahrzeuge ohne Audio 50 Comand NTG1 / NTG2 / NTG 2.5 / NTG3 OEM Sat Nav
- Fahrzeuge ohne MOST25 Lichtleiter System
- gelb: +12V Dauerstrom Klemme 30
- schwarz: Masse Klemme 31
- rot: +12V geschaltet Zündungsstrom Klemme 15 / alternativ bei Ausschaltgeräüschen +12V Antennenremote
- blau: Amp Datenausgang > D2B Wakeup Anschluss
- blau: kein +12V Eingang
- D2B Wakeup Anschluss 18 Pin C2 Stecker > Pin 10 alternativ Pin 7
- vor Installation mit OEM Gerät überprüfen
- Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation CD-Wechsler:
- CD-Wechsler +12V Remote / Klemme 15 8 Pin C1 Stecker > Pin 6
- CD Wechsler Masse / Klemme 31 8 Pin C1 Stecker > Pin 5
- Fahrzeuge mit Audio 10 / Audio 30 OEM Gerät / 10 Pin ISO Stecker
- D2B Wakeup Anschluss 10 Pin ISO Stecker > Pin 4
- CD-Wechsler +12V Remote / Klemme 15 10 Pin ISO Stecker > Pin 5
- CD Wechsler Masse / Klemme 31 10 Pin ISO Stecker > Pin 6
- Cinch(m) rot/weiß > Front-Vorverstärkerausgang Nachrüstradio:
- Faderfunktion nicht unterstützt
- Für folgende Fahrzeuge geeignet:
- Mercedes C-Klasse (W203) 03/2000 - 01/2005
- Mercedes CL-Klasse (C215) 06/1999 - 02/2004*
- Mercedes CLK-Klasse (A209/C209) 03/2002 - 04/2005**
- Mercedes E-Klasse (W210) 06/1999 - 12/2002
- Mercedes ML (W163) 06/2001 - 07/2005***
- Mercedes M-Klasse (W163) 06/2001 - 07/2005
- Mercedes SLK (R170) 03/2000 - 01/2004
- *Fahrzeuge mit Comand OEM Navigation mit 2 Drehreglern links/rechts
- *Fahrzeuge ohne Comand OEM Navigation mit 1 Drehregler links / Schaltwippe rechts
- **Telefonmodul Kofferraum unter Abdeckung zur Rücksitzbank
- ***Telfonmodul unter Beifahrersitz
- Optional:
- LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO: 42a-1190-001
- LFB diverse Fahrzeuge universal CAN Bus: 42-1000-001
Prüfung vor dem Kauf
Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
Produktsicherheit
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Herstellerdokumente
- Herstellerdokument 1 (PDF)
- Herstellerdokument 2 (PDF)
- Herstellerdokument 3 (PDF)
- Herstellerdokument 4 (PDF)
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Aktivsystemadapter / Kabel und Anschlussadapter
Montage, Verwendung und Lagerung
- Fehlerhafter Anschluss oder Kurzschluss kann die Stromversorgung und Lautsprecher überlasten. Beschädigte Kabel und Anschlüsse können Verletzungen verursachen.
- Nur nach Herstellerangaben installieren und betreiben. Alle Anschlüsse korrekt und fest verbinden; vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen schützen.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
Entsorgung
Aktivsystemadapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Hinweise zu Kindern
Achtung: Nicht für Kinder unter 3 Jahren geeignet. Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
