Produktbeschreibung

Dieses Angebot umfasst den ACV Artikel 13-1230-51.

Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.

Artikelnummer

13-1230-51

Artikelmerkmale

Produktdetails

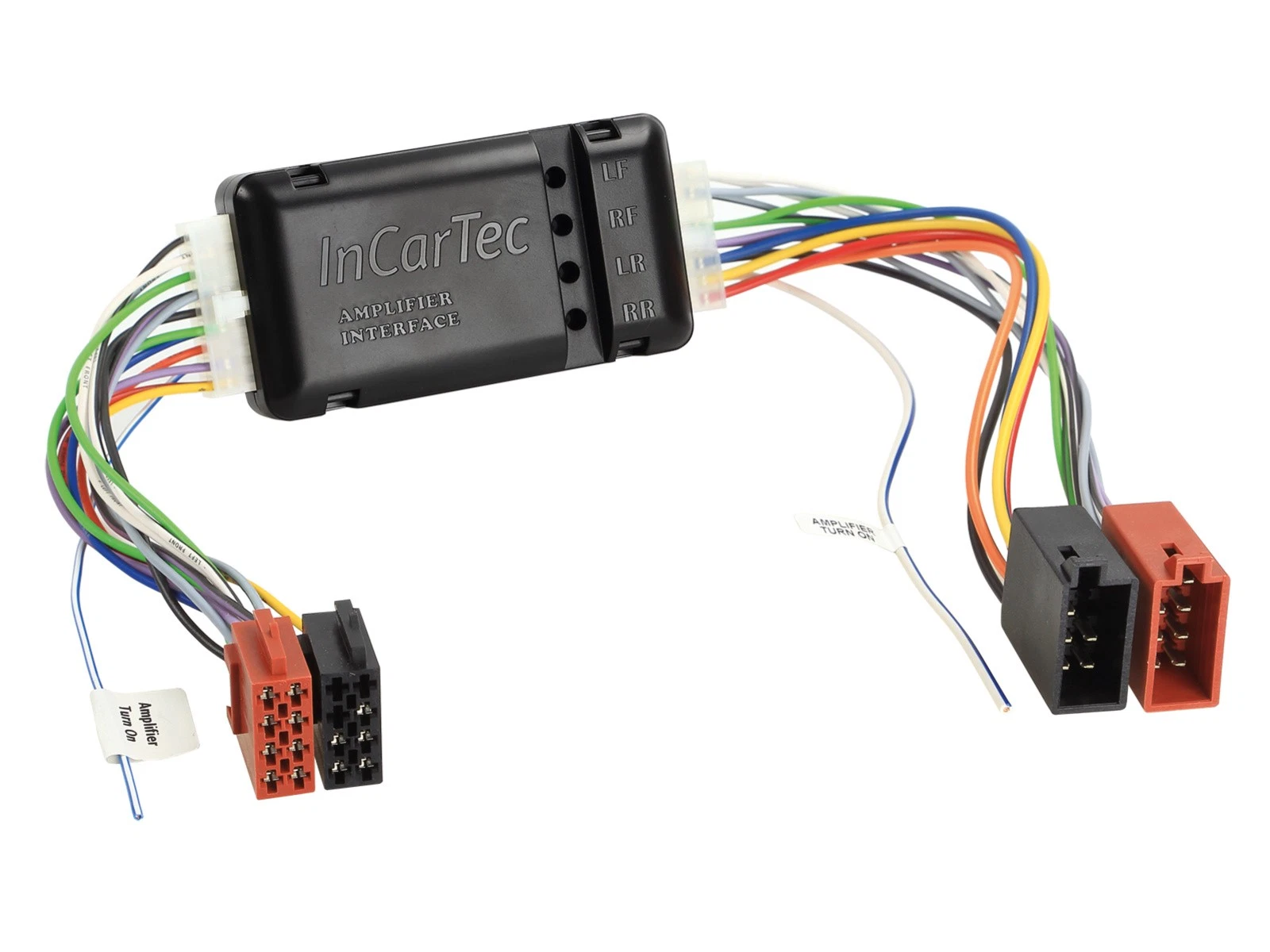

• Aktivsystemadapter universal
• Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.
• Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
• Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
• In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
• Vor der Endmontage auf Funktion prüfen.
• Note:
• Anschluss: ISO Stecker > ISO Buchse
• blau/weiß: +12V Amp Remote in
• weiß/blau: +12V Amp remote out
• Eingangsleistung: 4 x 20 Watt max.
• Für folgende Fahrzeuge geeignet:
• Alfa Romeo*
• Alfa Romeo 147 (Typ 973) 01/2001 - 12/2004
• Alfa Romeo 147 (Typ 973) 01/2005 - 08/2006
• Alfa Romeo 147 (Typ 973) 09/2006 - 04/2010
• Alfa Romeo 147 GTA (Typ 937) 12/2002 - 12/2005Alfa Romeo 156 (Typ 932) 10/1997 - 07/2003
• Alfa Romeo 156 (Typ 932) 06/2003 - 03/2007Alfa Romeo 156 GTA (Typ 932) 03/2002 - 08/2005Alfa Romeo 159 (Typ 939) 09/2005 - 03/2008
• Alfa Romeo 159 (Typ 939) 03/2008 - 11/2011Alfa Romeo Brera (Typ 939) 01/2006 - 02/2008
• Alfa Romeo Brera (Typ 939) 02/2008 - 10/2010Alfa Romeo GT (Typ 937GT) 02/2004 - 10/2010
• Alfa Romeo Mito (Typ 955) 09/2008 - 10/2013
• Alfa Romeo Spider (Typ 939) 01/2007 - 20/2008
• Alfa Romeo Spider (Typ 939) 02/2008 - 10/2010
• BMW**
• BMW 3er (E36) 09/1990 - 08/2000
• BMW 3er (E46) 07/1998 - 02/2007
• BMW 5er (E39) 01/1996 - 05/2004
• BMW 7er (E38) 09/1994 - 09/2001
• BMW X5 (E53) 03/2000 - 10/2003
• BMW Z3 (E36/7) 01/1996 - 10/2000
• BMW Z3 (E36/7) 10/2000 - 12/2002
• BMW Z3 (E36/7C) 09/1998 - 10/2000
• BMW Z3 (E36/7C) 10/2000 - 12/2002
• BMW Z8 (E52) 04/2000 - 07/2003
• Cadillac***
• Cadillac BLS (BLS) 04/2006 - 10/2009
• Chrysler****
• Chrysler Grand Voyager (GH/GS) 04/1995 - 03/2001
• Chrysler Neon (PL) 101997 - 09/1999
• Chrysler Neon (PL/PT) 09/1999 - 11/2002
• Chrysler PT Cruiser 09/1999 - 08/2001
• Chrysler Sebring 1995 - 2001
• Chrysler Voyager 01/1995 - 2001
• Honda*****
• Honda Civic (FK) 02/2012 - 01/2015
• Honda Civic Limousine (FK) 05/2015 - 06-2017
• Honds Civic Tourer (FK) 02/2014 - 01/2015
• Honda CR-V (RE6) 11/2012 - 02/2015
• Honda CR-Z (ZF1) 06/2010 - 12/2012
• Honda CR-Z (ZF1) 01/2013 - 12/2013
• Honda Fit (GK) 09/2015 - 06/2020
• Honda HR-V (RU) 09/2015 - 07/2021
• Honda Jazz (GK) 09/2015 - 06/2020
• Jeep****
• Jeep Cherokee (J/XJ) 04/1997 - 09/2001
• Jeep Grand Cherokee (ZJ) 1994 - 1998
• Jeep Grand Cherokee (WJ) 04/1999 - 05/2001
• Jeep Wrangler (TJ) 06/1996 - 2002
• Lancia*
• Lancia Musa (ZAL 350) 10/2007 - 02/2012
• Lancia Ypsilon /ZAL 843) 10/2006 - 05/2011
• Landrover******
• Landrover Defender I (LD) 11/2002 - 05/2007
• Landrover Discovery II (LT) 10/1998 - 07/2002
• Landrover Discovery II (LT) 06/2002 - 07/2004
• Landrover Freelander I (LN/LNJ) 07/1998 - 01/2003
• Mazda*******
• Mazda 3 (BL) 05/2009 - 09/2013
• Madda 3 (BM) 10/2013 - 01/2017
• Madda 3 (BM) 02/2017 - 03/2019
• Mazda 5 (CW) 10/2010 - 08/2015
• Mazda 6 (GH) 02/2008 - 04/2010
• Mazda 6 Stufenheck (GH) 02/2008 - 04/2010
• Mazda 6 Kombi (GH) 04/2008 - 04/2010
• Mazda 6 (GH) 05/2010 - 02/2013
• Mazda 6 (GJ) 02/2013 - 02/2015
• Mazda CX-5 (GH) 04/2012 - 03/2017
• Mazda CX-7 (ER) 10/2007 - 09/2013
• Mazda CX-9 (TB1) 01/2007 - 07/2016
• Mazda MX-5 (NC) 10/2005 - 02/2009
• Mazda MX-5 (NC) 02/2009 - 07/2015
• Mazda RX-8 (SE) 04/2003 - 10/2010
• Mercedes********
• Mercedes A-Klasse (W168/V168) 10/1997 - 03/2001
• Mercedes A-Klasse (W168/V168) 03/2001 - 06/2004
• Mercedes C-Klasse (W202/S202) 06/1997 - 07/2000
• Mercedes E-Klasse (W210/S210) 10/1997 - 12/2002
• Mercedes S-Klasse (W140) 03/1994 - 08/1998
• Nissan*********
• Nissan 370Z (Z34) 08/2008 - 03/2013
• Nissan Murano II (Z51) 10/2008 - 08/2015
• Nissan Qashqai (J10) 02/2007 - 02/2014
• Nissan Qashqai (J11) 03/2014 - 07/2017
• Nissan X-Trail (T31) 07/2007 - 10/2010
• Nissan X-Trail (T31) 10/2010 - 06/2014
• Rover**********
• Rover 25 1999 - 2005
• Rover 45 1999 - 2005
• Rover 75 1998 - 2005
• Saab***
• Saab 9-3 (Typ YS3F) 2007 - 2011
• Saab 9-3 (Typ YS3F) 2013 - 2014
• Saab 9-5 (Typ YS3E) 2005 - 2010
• Subaru*********
• Subaru BRZ (ZC) 09/2012 - 01/2017
• Subaru Forester III (SH) 03/2008 - 03/2011
• Subaru Forester III (SH) 03/2011 - 03/2013
• Subaru Impreza III (GH) 09/2007 - 10/2011
• Subaru Impreza WRX (GH) 02/2008 - 04/2014
• Subaru Legacy V (BM/BR) 09/2009 - 01/2015
• Subaru Legacy (BN/BS) 2015 - 2019
• Subaru Outback IV (BM/BR) 09/2009 - 04/2013
• Subaru Outback IV (BM/BR) 04/2013 - 03/2015
• Subaru Outback V (BS) 03/2015 - 02/2018
• Subaru XV I (4G) 03/2012 - 01/2016
• Toyota*********
• Toyota GT 86 (ZN) 09/2012 - 12/2016
• +12V Amp Remotebelegung mit OEM Gerät prüfen:
• *Fahrzeuge mit BOSE OEM Soundsystem +12V Amp Remote verbinden > Mini ISO Stecker gelb Pin 6
• **Fahrzeuge mit 17 Pin Rundstecker und OEM Soundsystem +12V Amp Remote verbinden > ISO Adapter Artikel: 1020-02 Pin 16
• **Fahrzeuge mit 40 Pin Quadlock und OEM Soundsystem +12V Amp Remote verbinden > ISO Adapter Artikel: 1024-02 Pin 13
• **Fahrzeuge ohne DSP OEM Soundsystem I Bus gesteuert
• ***Fahrzeuge mit OEM Soundsystem +12V Amp Remote verbinden > ISO Adapter Artikel: 1087-02
• ****Fahrzeuge mit Infinity OEM Soundsystem +12V Amp Remote verbinden > ISO Adapter Artikel: 1030-02
• *****Fahrzeuge mit OEM Soundsystem +12V Amp Remote verbinden > ISO Adapter Artikel: 1133-02 Pin 16
• *****Fahrzeuge mit Subwoofer und OEM Navigation zusätzliche Kontakte Subwoofer 20 Pin Stecker Pin 3 / Pin 11
• ******Fahrzeuge mit Alpine OEM Casettengerät / Becker OEM Navigation +12V Amp Remote verbinden > ISO Stromstecker Pin 5
• ******Fahrzeuge mit BMW OEM Casettengerät / Visteon OEM CD-Gerät +12V Amp Remote verbinden > ISO Adapter Artikel: 1020-02 Pin 16
• *******Fahrzeuge mit BOSE OEM Soundsystem +12V Amp Remote verbinden > ISO Adapter Artikel: 1173-02 Pin 10
• ********Fahrzeuge mit BOSE OEM Soundsystem +12V Amp Remote verbinden > ISO Stromstecker Pin 5
• *********Fahrzeuge mit 20 Pin Nissan Stecker und Harman Kardon OEM Soundsystem +12V Amp Remote verbinden > ISO Adapter Artikel: 1215-02 Pin 9 neben +12V Dauerstrom
• *********Fahrzeuge mit 10Pin/6Pin/28Pin Toyota Stecker und Harman Kardon OEM Soundsystem +12V Amp Remote verbinden > ISO Adapter Artikel: 1300-02 Pin 9 zwischen Antennenremote/Beleuchtung
• **********Fahrzeuge mit ISO Stecker und OEM Soundsystem +12V Amp Remote verbinden > ISO Stromstecker Pin 5

Prüfung vor dem Kauf

Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
