Produktbeschreibung

Dieses Angebot umfasst den ACV Artikel 13-1133-51.

Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.

Artikelnummer

13-1133-51

Artikelmerkmale

Produktdetails

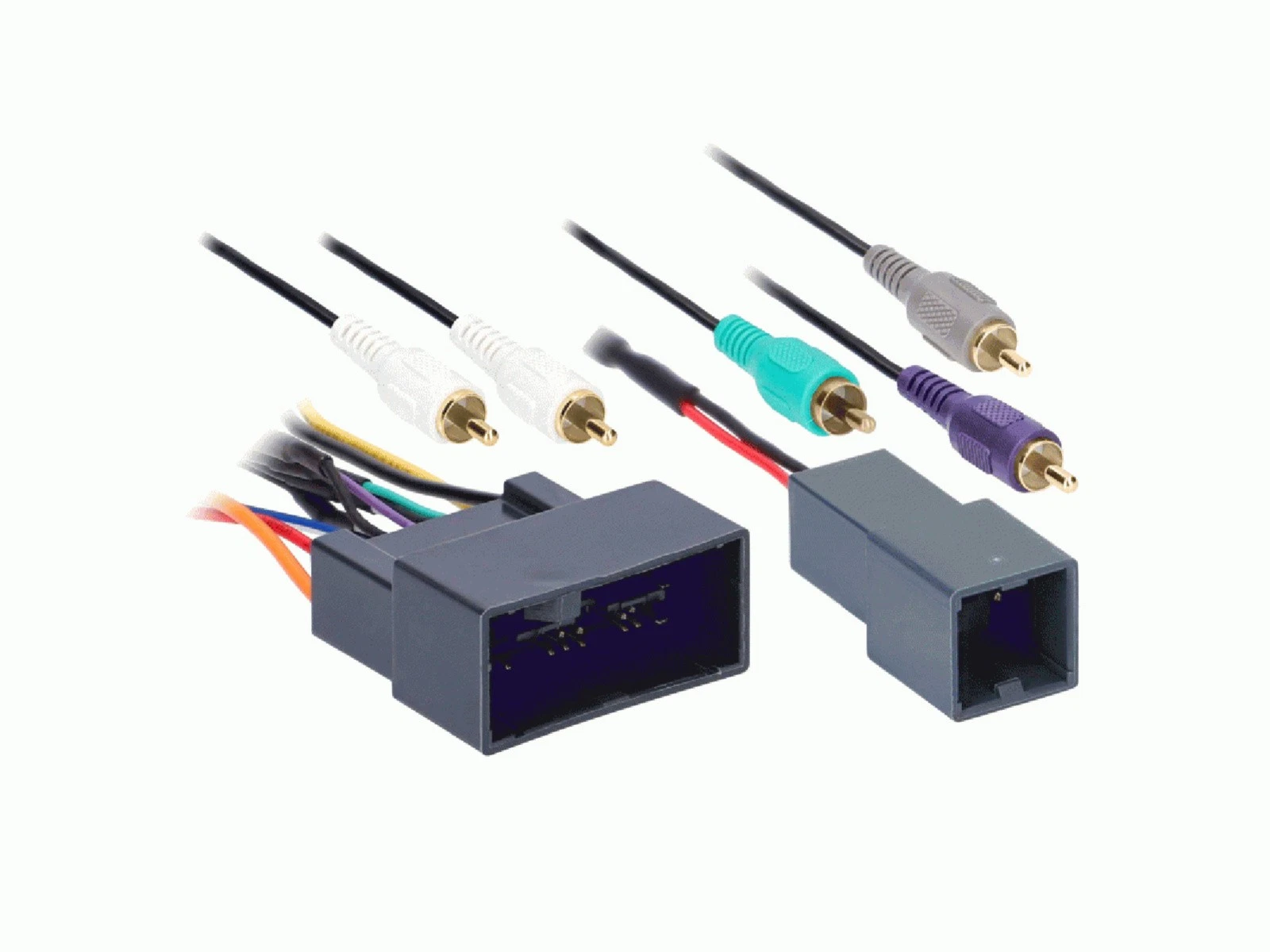

• Aktivsystemadapter Honda
• Metra 70-1730
• Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
• Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
• In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
• Vor der Endmontage auf Funktion prüfen.
• Hinweis:
• Anschluss: 24 Pin Honda Stecker
• Anschluss: 8 Pin Honda Stecker > OEM Subwoofer
• Fahrzeuge ohne Premium Honda OEM Soundsytem!
• Fahrzeuge mit OEM Navigation > OEM Subwoofer Belegung gegebenenfalls anders*
• gelb: +12V Dauerstrom Klemme 30
• rot: +12V Zündungsstrom Klemme 15
• schwarz: Masse/GND Klemme 31**
• orange: +12V Lichtstrom Klemme 51
• orange/weiß: Dimmer
• blau: +12V Antennenremote
• blau/weiß: +12V Amp Remote
• schwarz/weiß: Masse/GND Klemme 31 OEM Verstärker
• braun: Mute
• Low-Level Eingang:
• Cinch(f) grau: rechts vorne
• Cinch(f) weiß: links vorne
• Cinch(f) violett. rechts hinten
• Cinch(f) grün: links hinten
• Cinch(f) weiß 8 Pin: OEM Subwoofer
• Je nach Fahrzeug und Ausstattung können die Zusatzsignale variieren
• *16 Pin Stecker: Pin 3 Sub+ / Pin 11 Sub
• **Karosseriemasse direkt > wenn nicht belegt
• Für folgende Fahrzeuge geeignet:
• Honda Accord (CU1/CW1) 06/2008 - 04/2011
• Honda Accord (CU1/CW1) 04/2011 - 06/2015
• Honda Civic (FK) 02/2012 - 01/2015
• Honda Crosstour 2010 - 2012
• Honda CR-V (RE6) 11/2012 - 02/2015
• Honda CR-Z (ZF1) 06/2010 - 12/2013
• Allgemeine Installationshinweise:
• Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
• Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes

Prüfung vor dem Kauf

Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
