Produktbeschreibung

Dieses Angebot umfasst den ACV Artikel 12-1328-45-15.

Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.

Artikelnummer

12-1328-45-15

Artikelmerkmale

Produktdetails

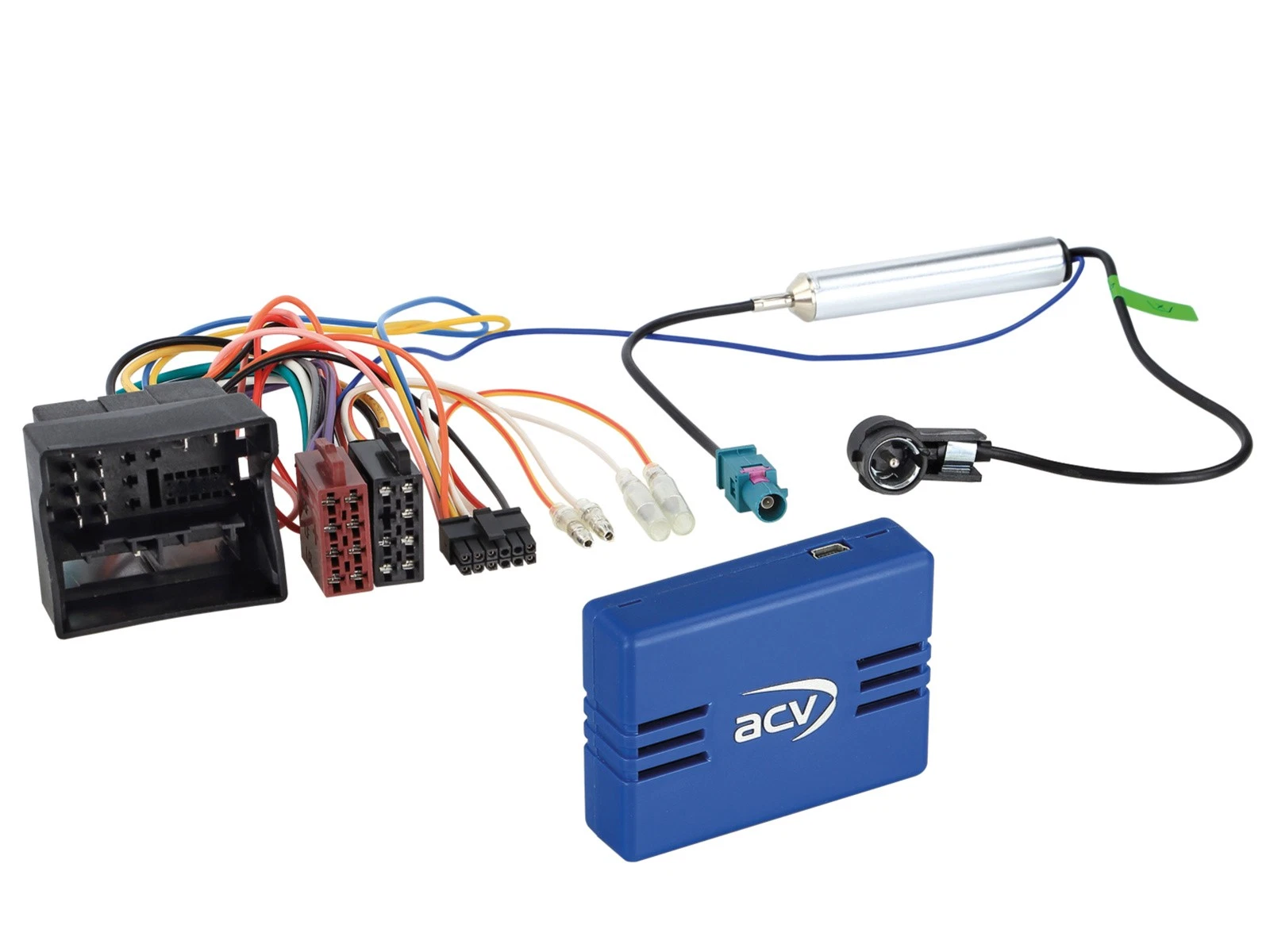

• CAN-Bus Kit AUDI / MAN /SEAT / SKODA / VW
• 52 Pin Quadlock > ISO Strom/Lautsprecher
• Antenne > ISO
• Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus gesteuerten Fahrzeug gegen ein Nachrüstradio ersetzt werden soll, wird ein spezifischer CAN Bus Adapter benötigt.
• Fahrzeugspezifische wie universelle CAN Bus Adapter wandeln relevante digitale Daten des jeweiligen fahrzeugspezifischen Datenbusses in analoge Signale um.
• Je nach Adapter werden verschiedene Signale bzw. Komfortfunktionen wie Zündungsplus, Beleuchtung, Rückwärtsgangsignal oder auch ein Geschwindigkeitssignal ausgelesen und analog für verschiedene Nachrüstlösungen bereitgestellt.
• Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen.
• Hinweis:
• CAN Bus
• Anschluss: 52 Pin Quadlock VAG Stecker
• Anschluss: OEM Antenne Fakra(m) +12V Phantomspeisung > ISO(m)
• Fahrzeuge Seat / Skoda / VW mit MIB PQ Plattform
• Fahrzeuge mit +12V Antennenanlage
• Speisespannung OEM Antenne vor Intallation mit OEM Gerät prüfen:
• OEM Antenne +8,5V optional:
• Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29
• Fahrzeugeinstellungen nicht unterstützt
• E-Call nicht unterstützt
• Fahrzeuge MAN / Seat / Skoda / VW E-Call:
• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
• Fahrzeuge MAN / Seat / Skoda / VW mit Rückfahrkamera:
• Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037
• Für folgende Fahrzeuge geeignet:
• Audi
• Audi A1 (8X) 07/2010 - 11/2014*
• Audi A1 (8X) 11/2014 - 04/2018*
• Audi A3 (8V) 02/2013 - 05/2016
• Audi A3 (8V) 07/2016 - 03/2020
• Audi Q3 (8U) 10/2011 - 11/2014*
• Audi Q3 (8U) 02/2015 - 08/2018*
• MAN
• MAN TGE 04/2017 - 2023
• Seat
• Seat Alhambra (7N) 06/2015 - 01/2022
• Seat Arona (KJ) 11/2017 - 06/2021
• Seat Ateca (5FP) 08/2016 - 08/2020
• Seat Ateca (5FP) 08/2020 - 2023
• Seat Ibiza (6P) 07/2015 - 04/2017
• Seat Ibiza (KJ) 07/2017 - 03/2021
• Seat Mii (AA) 05/2015 - 04/2018
• Seat Mii (AA) 01/2020 - 02/2021
• Seat Leon (5F) 11/2012 - 12/2016
• Seat Leon (5F) 11/2016 - 01/2020
• Seat Toledo (NH) 03/2013 - 08/2018
• Skoda
• Skoda Citigo (AA) 05/2017 - 06/2019
• Skoda Fabia III (5J) 11/2014 - 08/2018
• Skoda Fabia III (5J) 08/2018 -05/2021
• Skoda Karoq (NU) 11/2017 - 11/2021
• Skoda Kodiaq (NS) 03/2017 - 06/2021
• Skoda Octavia III (5E) 02/2013 - 12/2016
• Skoda Octavia III (5E) 01/2017 - 01/2020
• Skoda Rapid (NH) 04/2015 - 05/2017
• Skoda Rapid (NH) 05/2017 - 02/2019
• Skoda Superb (3V) 06/2015 - 06/2019
• Skoda Yeti (5L) 10/2013 - 07/2017
• VW
• VW Amarok (2H) 09/2016 - 07/2020
• VW Arteon (3H) 11/2017 - 06/2020
• VW Beetle (16) 06/2016 - 03/2018
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Crafter II (SY/SZ) 03/2017 - 2023**
• VW Golf VII (AU) 11/2012 - 12/2016
• VW Golf VII (AU) 03/2017 - 05/2020
• VW Grand California (SY/SZ) 03/2019 - 2023
• VW Passat B8 10/2014 - 05/2019
• VW Polo V (6R) 04/2014 - 07/2017
• VW Polo VI (AW) 11/2017 - 05/2021
• VW Scirocco (13) 08/2014 - 10/2017
• VW Sharan II (7N) 07/2015 - 10/2021
• VW T6 (7HC) 07/2015 - 08/2019
• VW T6.1 (7HC) 11/2019 - 2023
• VW T-Roc (A1) 11/2017 - 10/2021
• VW Taigo (CS) 10/2021 - 2023
• VW Tiguan II (5N) 05/2016 - 05/2021
• VW Touran (5T) 09/2015 - 2023
• VW UP! (AA) 07/2016 - 12/2022
• VW e-UP! (AA) 08/2016 - 08-2023
• Folgende Signale werden zur Verfügung gestellt:
• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• *Fahrzeuge mit Concert OEM Gerät mit Farbmonitor Armaturenbrett
• *Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 12-1324-45-15
• **Rückfahrsignal nur bei laufendem Motorem Motor
• Allgemeine Installationshinweise:
• Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
• Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
• 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
• 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
• 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
• 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
• 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
• 6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes

Prüfung vor dem Kauf

Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
