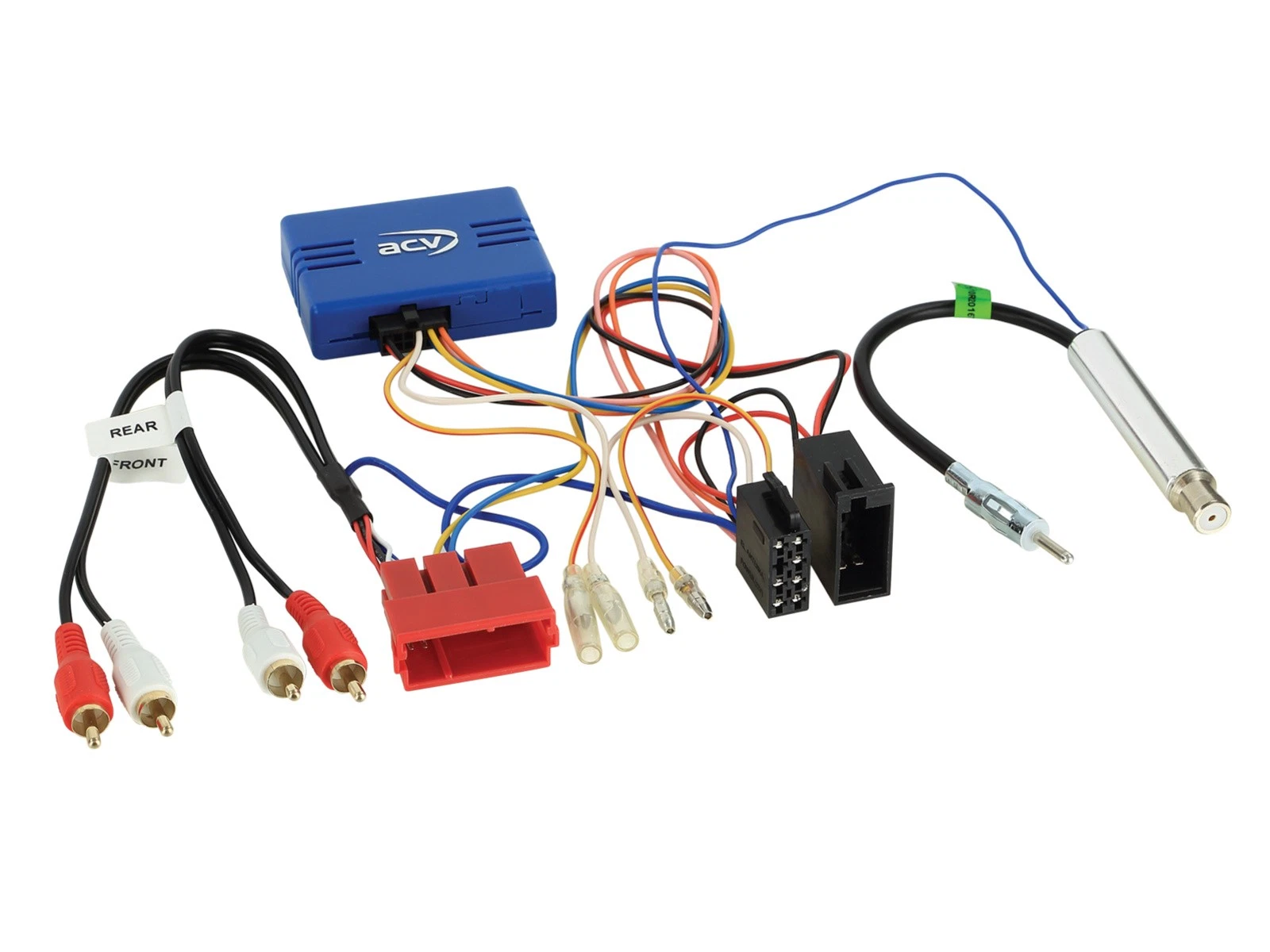

CAN-Bus Kit Audi ISO>ISO/Antenne ISO>DIN Amp 1
Produktbeschreibung
Dieses Angebot umfasst den ACV Artikel 12-1321-50.
Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.
Artikelnummer
12-1321-50
Artikelmerkmale
| Hersteller | ACV |
|---|---|
| Artikelnummer | 12-1321-50 |
| EAN | 4026724337167 |
Produktdetails
- CAN-Bus Kit Audi ISO->
- Strom ISO / Mini-ISO + DIN Antennenanschluss + Aktivsystem
- Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus gesteuerten Fahrzeug gegen ein Nachrüstradio ersetzt werden soll, wird ein spezifischer CAN Bus Adapter benötigt.
- Spezifische wie universelle CAN Bus Adapter wandeln relevante digitale Daten des jeweiligen fahrzeugspezifischen Datenbusses in analoge Signale um. Je nach Adapter werden verschiedene Signale bzw. Komfortfunktionen wie Zündplus, Beleuchtung, Rückwärtsgangsignal oder auch ein Geschwindigkeitssignal ausgelesen und analog für verschiedene Nachrüstlösungen bereitgestellt.
- Hinweis:
- CAN-Bus
- Anschluss: ISO / Mini ISO
- Ausgänge sind belastbar bis 1A
- Antennenadapter ISO Phantomspeisung > DIN
- Aktvsystem Adapter Teil- und Vollaktiv 13-1445-01 für Geräte mit min. 3V Vorverstärkerausgang
- Fahrzeuge mit 1 DIN OEM Gerät
- Fahrzeuge ohne 4:3 OEM Navigation
- Für folgende Fahrzeuge geeignet:
- Audi A2 (8Z) 11/1999 - 07/2005
- Audi A3 (8L/8P) 08/2000 - 12/2006
- Audi A4 (B6/B7) 11/2000 - 02/2009
- Audi A6 (4B/C5) 05/2001 - 03/2005
- Audi TT (8N) 09/1998 - 07/2006
- Folgende Signale werden zur Verfügung gestellt:
- Zündung
- Beleuchtung
- Rückwärtsgang
- Tachoimpuls
Prüfung vor dem Kauf
Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
Produktsicherheit
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Herstellerdokumente
- Herstellerdokument 1 (PDF)
- Herstellerdokument 2 (PDF)
- Herstellerdokument 3 (PDF)
- Herstellerdokument 4 (PDF)
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: CAN-Bus-Interfaces / Kabel und Anschlussadapter / Aktive Kabel und Antennenadapter
Montage, Verwendung und Lagerung
- Fehlerhafte Stromversorgung oder unsachgemäße Installation kann elektrische Gefahren und Funktionsstörungen des Fahrzeugsystems verursachen.
- Nur nach Herstelleranweisung installieren. Kabel und Stecker vor Beschädigungen schützen und sicher verbinden.
- Auf scharfe Kanten und defekte Teile achten. Trocken sowie geschützt vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen lagern.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
- Aktive Adapter benötigen eine externe Stromversorgung. Unsachgemäßer Anschluss kann elektrische Verletzungen oder Kurzschlüsse verursachen.
- Nur an der vorgesehenen Stromquelle und nach Herstelleranweisung anschließen. Schäden an Kabeln und Anschlüssen vermeiden.
- Kühl und trocken lagern; vor Feuchtigkeit und extremen Temperaturen schützen.
Entsorgung
CAN-Bus-Interfaces gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Elektronische Adapter gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Hinweise zu Kindern
Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
