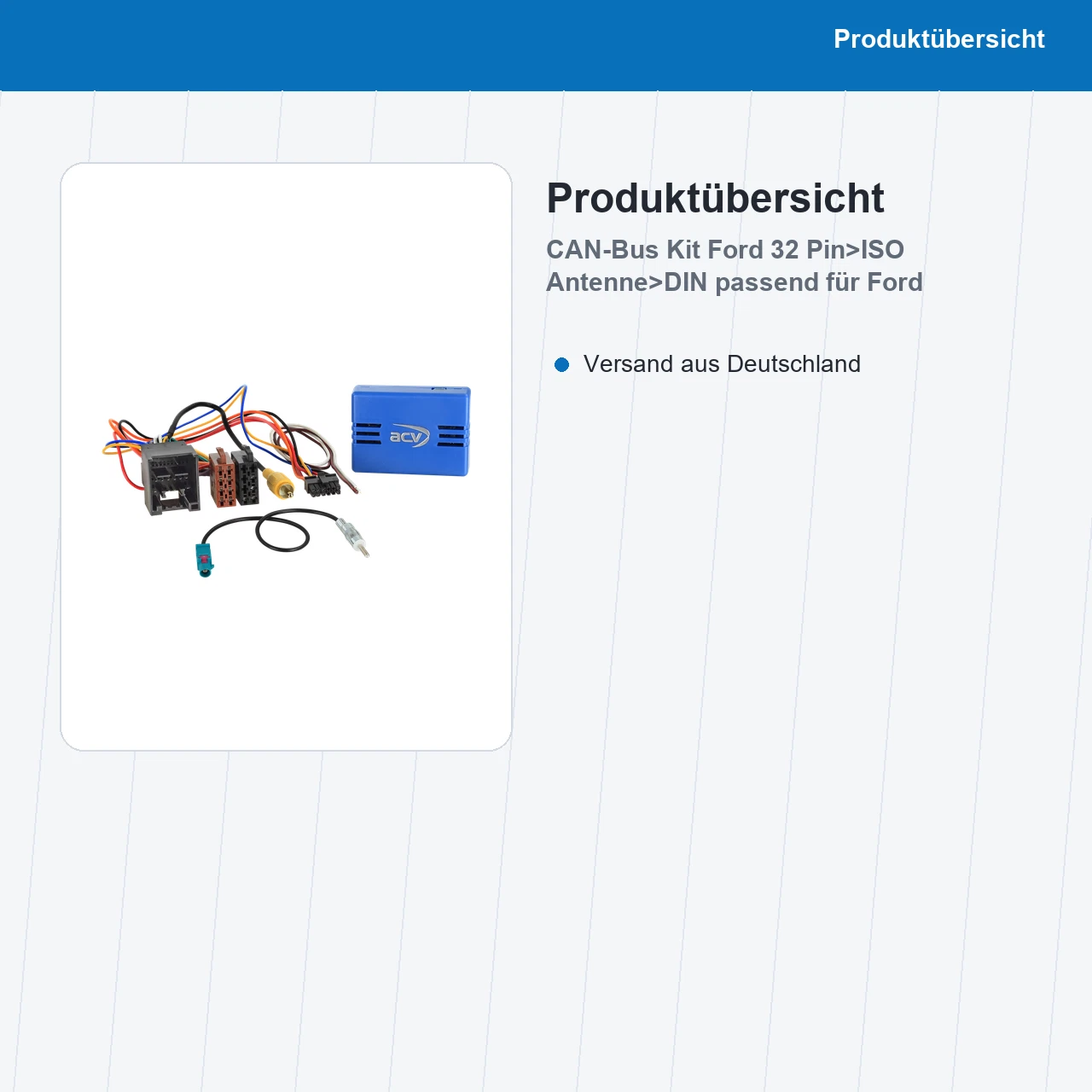

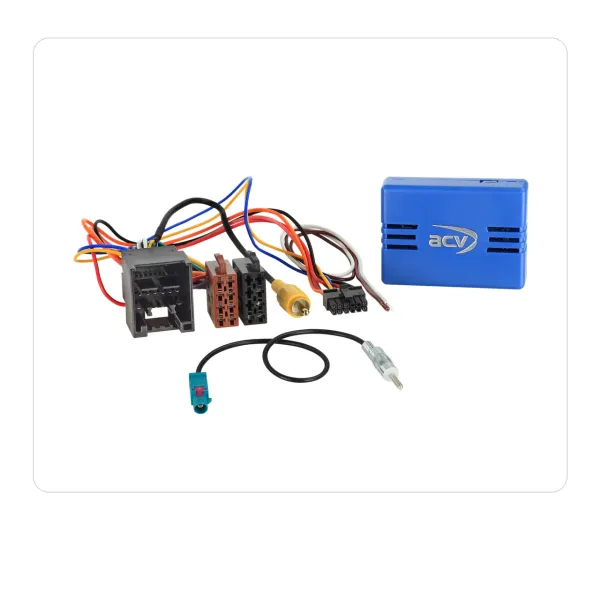

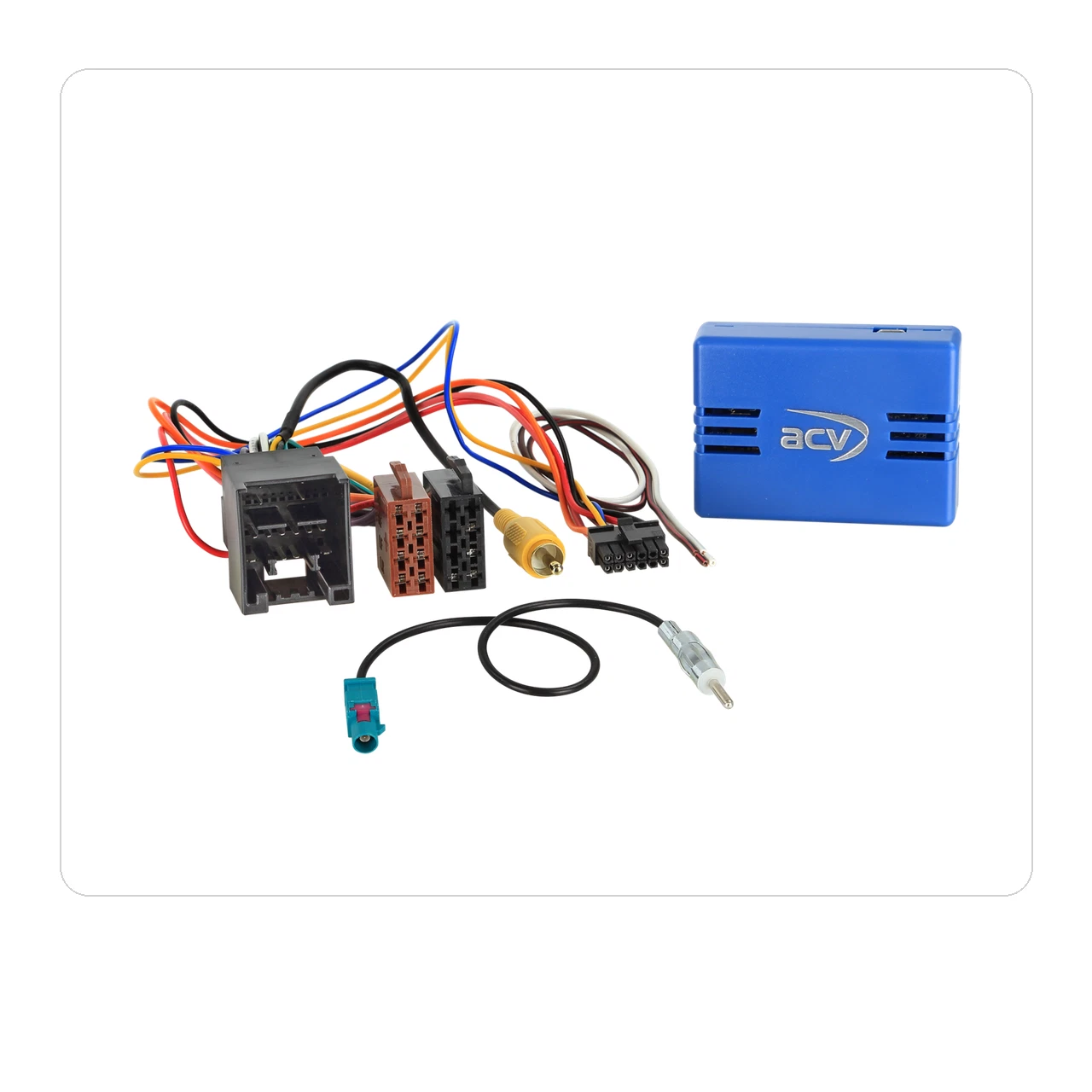

CAN-Bus Kit Ford 32 Pin>ISO/Antenne>DIN
Produktbeschreibung
Dieses Angebot umfasst den ACV Artikel 12-1124-46-15.
Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.
Artikelnummer
12-1124-46-15
Artikelmerkmale
| Hersteller | ACV |
|---|---|
| Artikelnummer | 12-1124-46-15 |
| EAN | 4026724339154 |
Produktdetails
- CAN-Bus Kit Ford
- Strom/Lautsprecher > ISO
- Antenne > DIN
- Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus gesteuerten Fahrzeug gegen ein Nachrüstradio ersetzt werden soll, wird ein spezifischer CAN Bus Adapter benötigt.
- Spezifische wie universelle CAN Bus Adapter wandeln relevante digitale Daten des jeweiligen fahrzeugspezifischen Datenbusses in analoge Signale um.
- Je nach Adapter werden verschiedene Signale bzw. Komfortfunktionen wie Zündplus, Beleuchtung, Rückwärtsgangsignal oder auch ein Geschwindigkeitssignal ausgelesen und analog für verschiedene Nachrüstlösungen bereitgestellt.
- Hinweis:
- CAN BUS
- Anschluss: 32 Pin Ford
- Ausgänge sind belastbar bis 1A
- Antenne Fakra(m) > DIN(m)
- Ausgänge:
- rosa: +12V Zündung Klemme 15 1,5A max.
- orange: +12V Beleuchtung Klemme 58 0,1A max.
- weiß: +12V Rückwärtsgang 1,5A max.
- +12V Zündung Klemme 15 nicht sicher unterstützt
- Fahrzeuge 2020> Funktion nicht gewährleistet

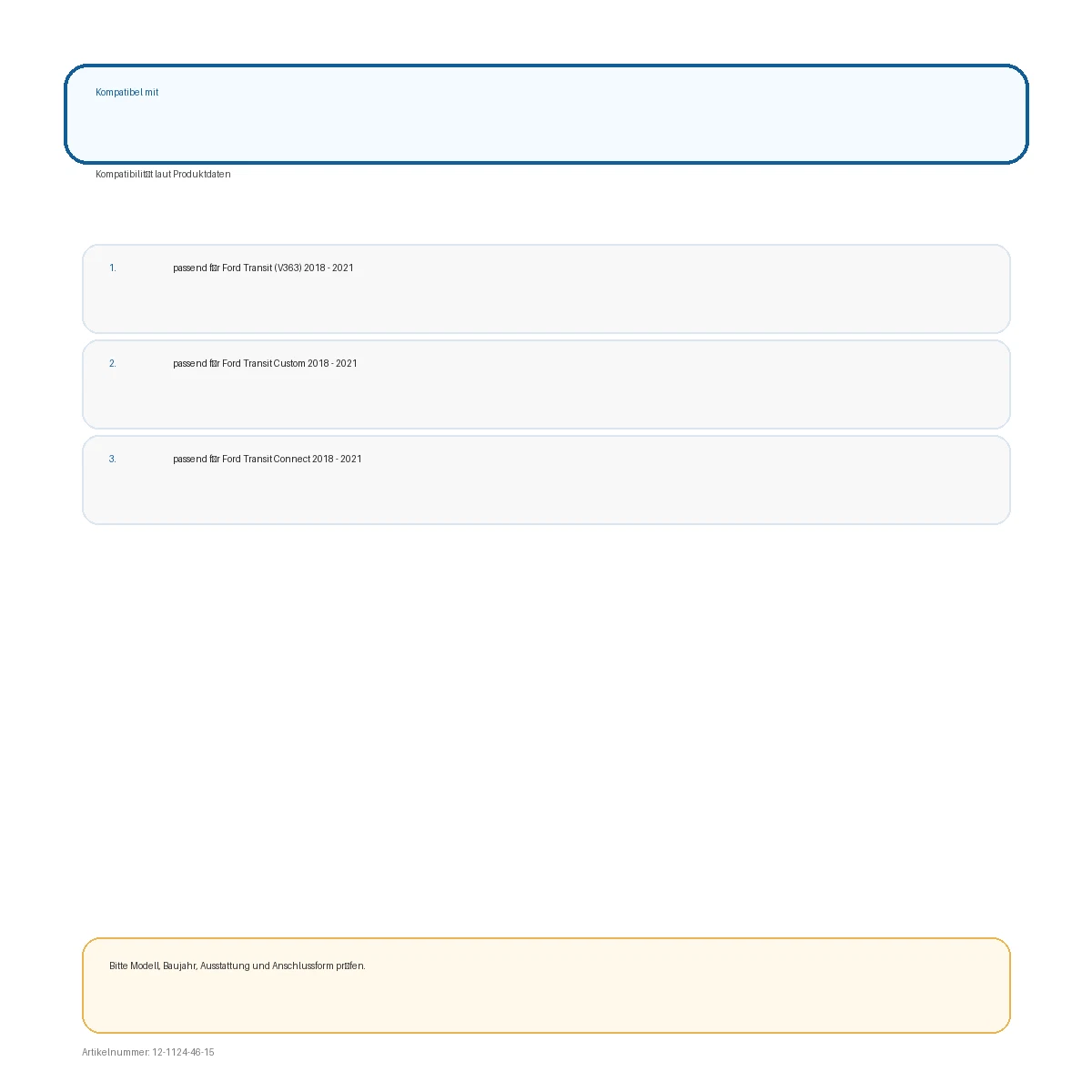

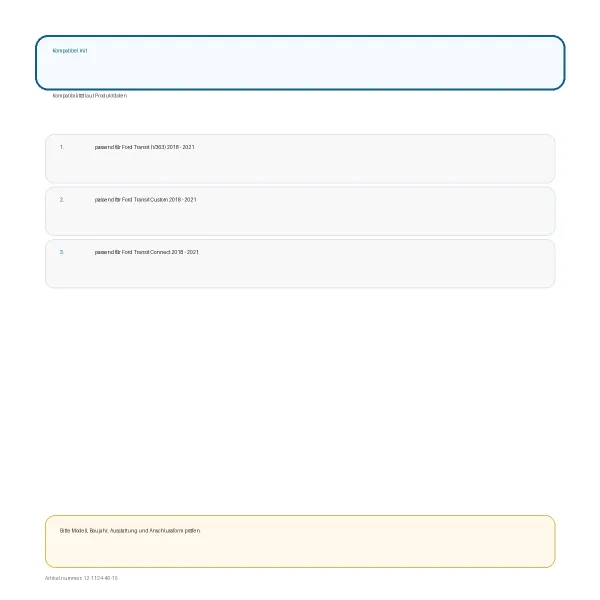

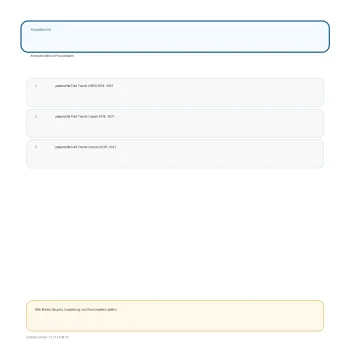

- Für folgende Fahrzeuge geeignet:
- Ford Transit (V363) 2018 - 2021
- Ford Transit Custom 2018 - 2021
- Ford Transit Connect 2018 - 2021
- Folgende Signale werden zur Verfügung gestellt:
- Zündung
- Beleuchtung
- Rückwärtsgang
- Speedpulse
Prüfung vor dem Kauf
Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
Produktsicherheit
Achtung: Nicht für Kinder unter 3 Jahren geeignet.
Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
Benutzung unter unmittelbarer Aufsicht von Erwachsenen.
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Herstellerdokumente
- Herstellerdokument 1 (PDF)
- Herstellerdokument 2 (PDF)
- Herstellerdokument 3 (PDF)
- Herstellerdokument 4 (PDF)
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: CAN-Bus-Interfaces / Kabel und Anschlussadapter
Montage, Verwendung und Lagerung
- Fehlerhafte Stromversorgung oder unsachgemäße Installation kann elektrische Gefahren und Funktionsstörungen des Fahrzeugsystems verursachen.
- Nur nach Herstelleranweisung installieren. Kabel und Stecker vor Beschädigungen schützen und sicher verbinden.
- Auf scharfe Kanten und defekte Teile achten. Trocken sowie geschützt vor Feuchtigkeit, mechanischer Belastung und extremen Temperaturen lagern.
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
Entsorgung
CAN-Bus-Interfaces gemäß ACV-Herstellerhinweis getrennt als Elektroschrott entsorgen; nicht in den normalen Hausmüll geben.
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Hinweise zu Kindern
Achtung: Nicht für Kinder unter 3 Jahren geeignet. Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
