Produktbeschreibung

Dieses Angebot umfasst den ACV Artikel 12-1196-46-15.

Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.

Artikelnummer

12-1196-46-15

Artikelmerkmale

Produktdetails

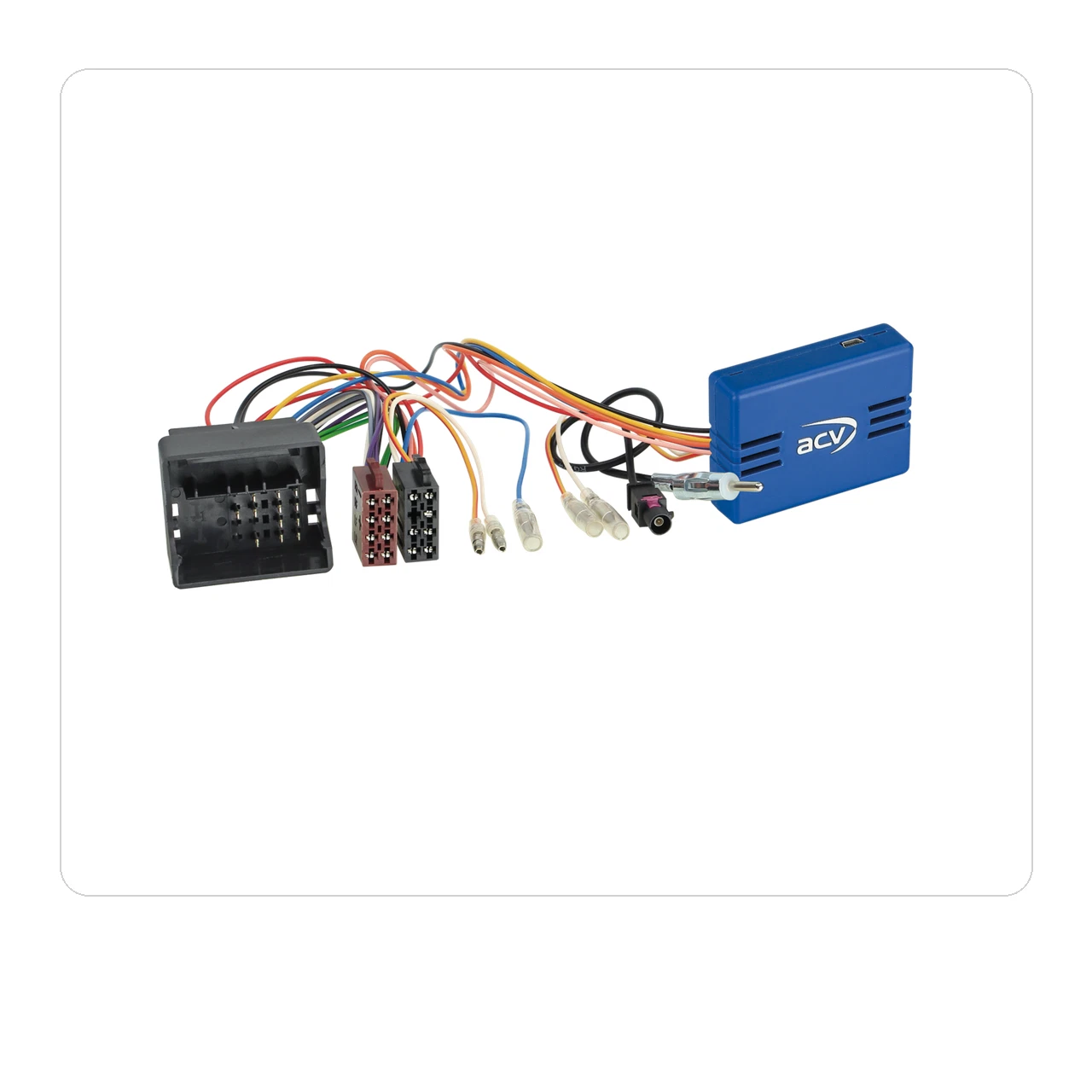

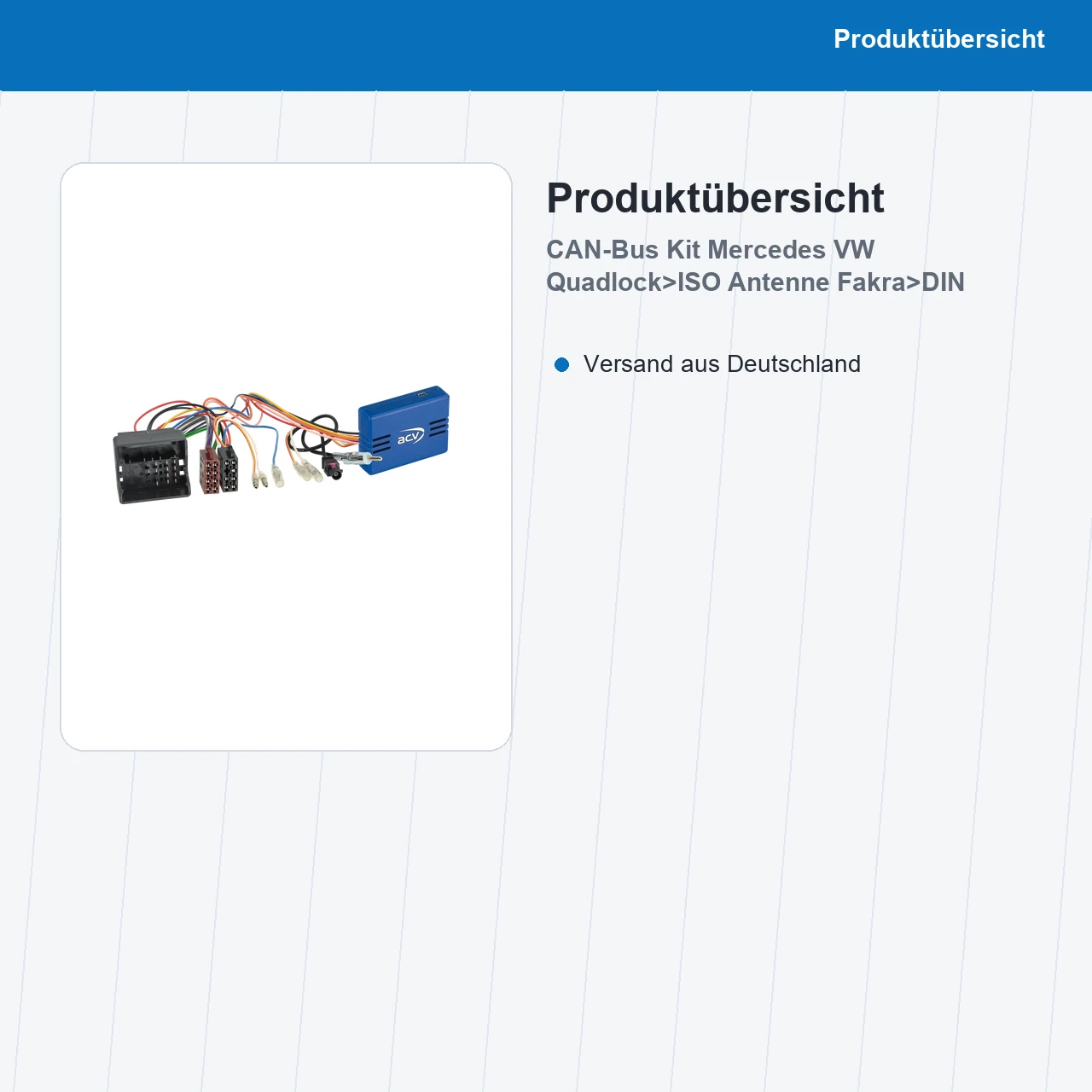

• CAN-Bus Kit Mercedes / Smart / VW
• Strom/Lautsprecher > ISO
• Antenne > DIN
• Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus gesteuerten Fahrzeug gegen ein Nachrüstradio ersetzt werden soll, wird ein spezifischer CAN Bus Adapter benötigt.
• Spezifische wie universelle CAN Bus Adapter wandeln relevante digitale Daten des jeweiligen fahrzeugspezifischen Datenbusses in analoge Signale um.
• Je nach Adapter werden verschiedene Signale bzw. Komfortfunktionen wie Zündungsplus, Beleuchtung, Rückwärtsgangsignal oder auch ein Geschwindigkeitssignal ausgelesen und analog für verschiedene Nachrüstlösungen bereitgestellt.
• Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen.
• Hinweis:
• CAN Bus
• Anschluss: 40 Pin Quadlock Mercedes
• Anschluss: OEM Antenne Fakra(m) > DIN(m)
• Fahrzeuge Mercedes mit Audio 20 2-DIN OEM Gerät
• Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2.5 OEM Navigation***
• Fahrzeuge Mercedes Sprinter (W907/W910) mit Browse 1-DIN OEM Gerät
• Fahrzeuge Mercedes Sprinter (W907/W910) mit Radiovorbereitung
• Fahrzeuge Mercedes Citan 420 (W420) mit Browse 1-DIN OEM Gerät
• Fahrzeuge Smart For Four mit Comand OEM Navigation 40 Pin Quadlock
• Fahrzeuge VW Crafter mit 2-DIN OEM Gerät
• Fahrzeuge VW Crafter mit 2-DIN OEM Navigation
• Fahrzeuge ohne Radiovorbereitung
• Fahrzeuge ohne 1-DIN OEM Gerät
• Fahrzeuge Mercedes Sprinter/V-Klasse mit E-Call:
• E-Call Aufrechterhaltung Mercedes Sprinter/V-Klasse lose > Artikel: 1424-27-0
• Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem:
• Aktivsystemadapter Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1
• Aktivsystemadapter Mercedes diverse Fahrzeuge MOST>Cinch > Artikel: 13-1190-53-1
• Fahrzeuge mit OEM Rückfahrkamera:
• Rückfahrkamera Adapter Fakra(m)>Cinch(m) OEM Kamera > Artikel: 771000-2011
• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

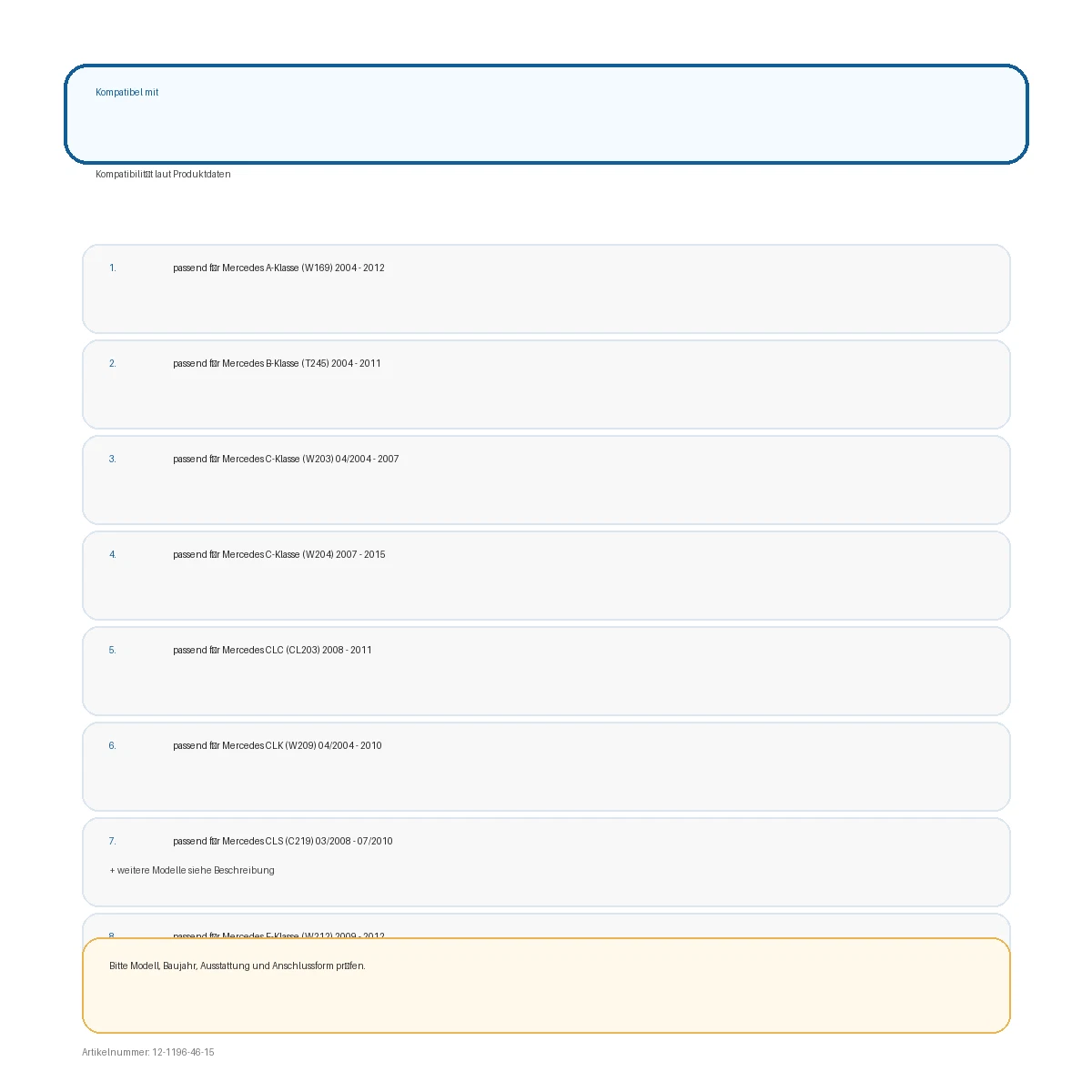

• Für folgende Fahrzeuge geeignet:
• Mercedes
• Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
• Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
• Mercedes B-Klasse (T245) 07/2005 - 04/2008
• Mercedes B-Klasse (T245) 04/2008 - 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
• Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011**
• Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015**
• Mercedes Citan 420 (W420) 10/2021 - 2023
• Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
• Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
• Mercedes CLS-Klasse (C219) 04/2008 - 09//2010
• Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
• Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013**
• Mercedes G-Klasse (W463) 04/2007 - 06/2008
• Mercedes G-Klasse (W164) 09/2008 - 06/2012
• Mercedes GL-Klasse (X164) 09/2006 - 05/2009
• Mercedes GL-Klasse (X164) 05/2009 - 07/2012
• Mercedes M-Klasse (W164) 07/2005 - 04/2008
• Mercedes M-Klasse (W164) 10/2008 - 07/2011
• Mercedes ML (W164) 07/2005 - 04/2008
• Mercedes ML (W164) 10/2008 - 07/2011
• Mercedes R-Klasse (W251) 09/2005 - 05/2007
• Mercedes R-Klasse (W251) 05/2007 - 05/2010
• Mercedes SLK-Klasse (R171) 04/2008 -03/2011
• Mercedes Sprinter (W906) 04/2006 - 08/2013
• Mercedes Sprinter (W906) 08/2013 - 05/2018
• Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/**
• Mercedes Sprinter (W907/W910) 11/2019 - 2023*/**
• Mercedes Vito/Viano (W639) 07/2003 - 08/2010
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014
• Mercedes Vito (V447) 10/2014 - 02/2019*/**
• Mercedes Vito (V447) 05/2019 - 2023*/**
• Smart
• Smart For Four (W454) 01/2004 - 04/2007***
• VW
• VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
• Folgende Signale werden zur Verfügung gestellt:
• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückwärtssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• *Fahrzeuge mit E-Call > Artikel: 1424-27-0
• **Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert
• ***Uhrzeiteinstellung nicht unterstützt > Fahrzeug Audio 20 OEM Gerät codieren
• Allgemeine Installationshinweise:
• Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
• Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
• 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
• 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
• 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
• 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
• 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
• 6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes

Prüfung vor dem Kauf

Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
