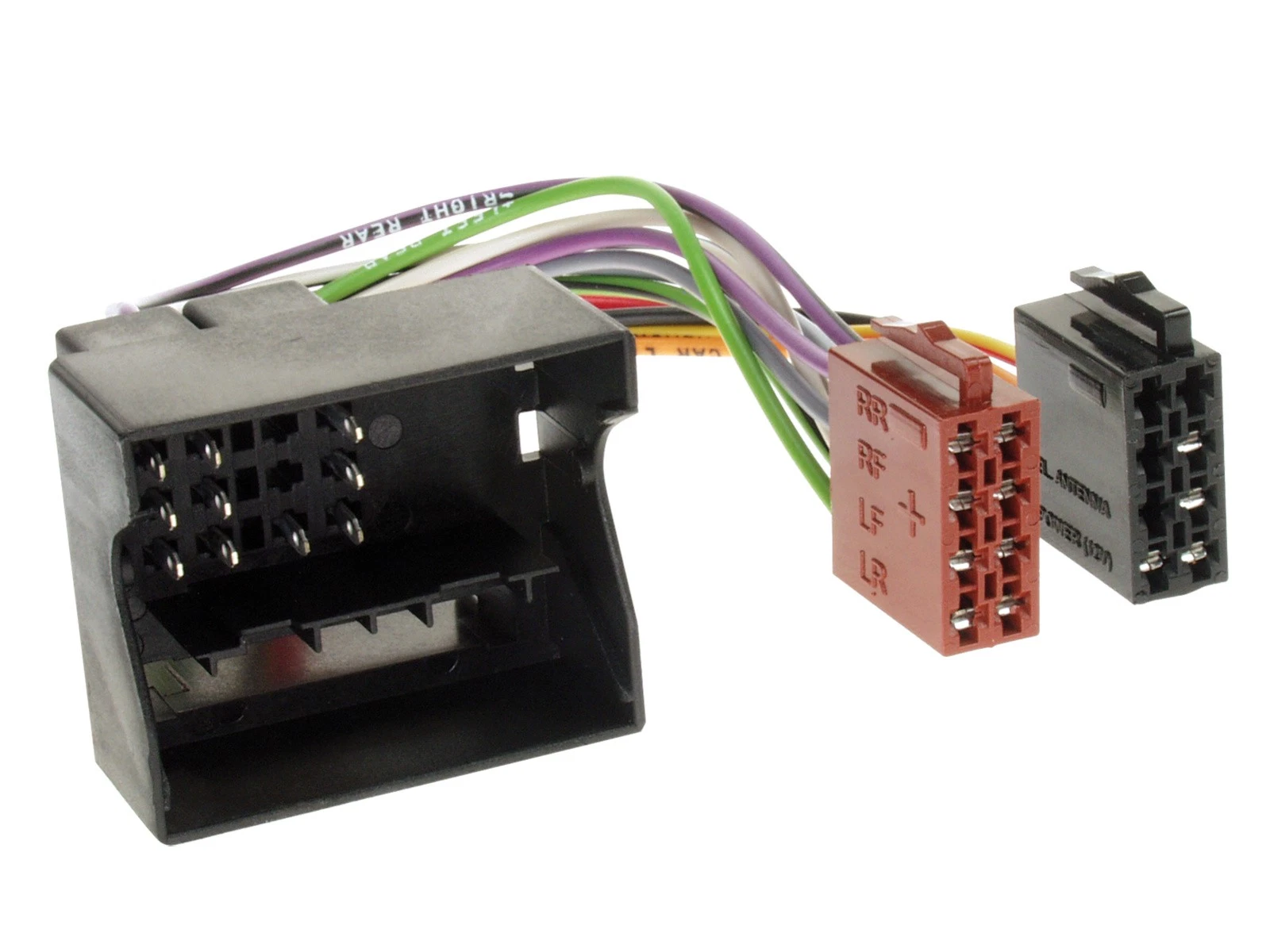

ISO Adapterkabel Ford diverse Fahrzeuge 40Pin Quadlock
Produktbeschreibung
Dieses Angebot umfasst den ACV Artikel 1120-02.
Technische Daten, Anschlüsse, Zuordnungen und Einbauhinweise sind nach den bestätigten Herstellerangaben übersichtlich zusammengefasst.
Artikelnummer
1120-02
Artikelmerkmale
| Hersteller | ACV |
|---|---|
| Artikelnummer | 1120-02 |
| EAN | 4026724120028 |
Bestätigte Angaben des Herstellers
- ISO Adapterkabel für Ford
- ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
- Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
- 12V Dauerstrom
- 12V Zündung
- Masse
- Licht
- Antennenremote
- Lautsprecheranschluss für Front- und Rear Lautsprecher
- Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:
- CAN-Bus Interfaces
- LFB-Interfaces
- Soundsystemadapter
- Kameraadapter
- Vor dem Anschluss sind die Signale zu prüfen
- Hinweis:
- Anschluss: 40 Pin Quadlock Ford Stecker
- Fahrzeuge ohne CAN Bus
- Fahrzeuge mit +12V Zündungsplus (Klemme15)
- Für folgende Fahrzeuge geeignet:
- Ford C-Max (DM2) 2003 - 09/2010
- Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
- Ford Focus (DA3) 11/2004 - 11/2010
- Ford Fusion (JU2) 10/2005 - 07/2012
- Ford Galaxy (WA6) 03/2006 - 05/2015
- Ford Kuga (DM2) 06/2008 - 12/2012
- Ford Mondeo (B4Y/B5Y/BWY/BA7) 06/2003 - 08/2014
- Ford S-Max (WA6) 06/2006 - 05/2015
- Ford Transit 07/2006 - 03/2014
- Ford Transit Connect (PH2) 06/2006 - 07/2013
Prüfung vor dem Kauf
Bitte Artikelnummer, Anschlüsse, Abmessungen sowie Fahrzeug- und Ausstattungsdaten mit der vorhandenen Einbausituation vergleichen.
Produktsicherheit
Achtung: Nicht für Kinder unter 3 Jahren geeignet.
Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
Benutzung unter unmittelbarer Aufsicht von Erwachsenen.
Hersteller / EU-Verantwortliche Person
acv GmbH
Straßburger Allee 10–12
41812 Erkelenz, Deutschland
E-Mail: info@acvgmbh.de
Telefon: 02431 96450
Herstellerdokumente
- Herstellerdokument 1 (PDF)
- Herstellerdokument 2 (PDF)
- Herstellerdokument 3 (PDF)
- Herstellerdokument 4 (PDF)
Lieferung
Lieferung ausschließlich innerhalb Deutschlands.
Sicherheits- und Entsorgungshinweise
Produktgruppe: Kabel und Anschlussadapter
Montage, Verwendung und Lagerung
- Kabel so verlegen, dass sie nicht gequetscht werden und keine mechanischen oder Isolationsschäden entstehen.
- Anschlüsse und Stromversorgung gemäß den Herstellerangaben ausführen. Bei aktiven Komponenten kann falscher Anschluss, Überlastung oder Kurzschluss zu Stromschlag- oder Brandgefahr führen.
- Vor Feuchtigkeit, extremen Temperaturen und mechanischer Beschädigung schützen. Beschädigte Kabel oder Anschlüsse nicht verwenden.
Entsorgung
Kabel, Adapter und elektronische Bestandteile gemäß ACV-Herstellerhinweis über die örtlichen Recyclingmöglichkeiten für Elektroschrott entsorgen; nicht im normalen Hausmüll entsorgen.
Hinweise zu Kindern
Achtung: Nicht für Kinder unter 3 Jahren geeignet. Kein Spielzeug. Produkt, Montagezubehör und Verpackung außerhalb der Reichweite von Kindern aufbewahren.
Die Montage-, Lagerungs- und Entsorgungshinweise sind aus den ACV-Unterlagen für die genannte Produktgruppe zusammengefasst. Zusätzlich die dem konkreten Produkt beiliegende Anleitung beachten.
